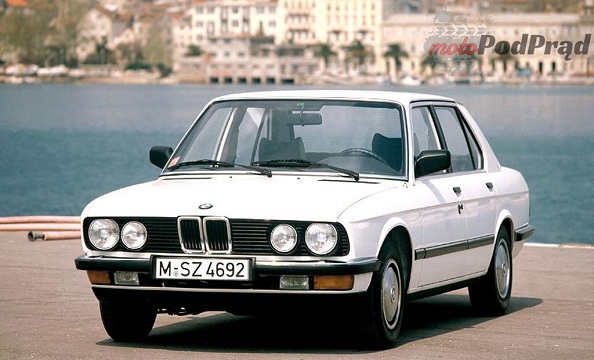

BMW 5 E28 (1981-1988) – zekeringdoos
In dit artikel vind je de schema’s van de zekeringkast van de BMW Serie 5 (E28) 1981‑1988, krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).
BMW 5 E28 (1981-1988) – schema van de zekeringkast
Productiejaar:1981, 1982, 1983, 1984, 1985, 1986, 1987, 1988.
Zekeringkast in de motorruimte
Deze bevindt zich onder de motorkap aan de linkerkant.
Bij sommige modellen staat de beschrijving van de zekeringen direct op het deksel. (in het Duits).
| 1 | 16A | Elektrische brandstofpomp | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 8A | Dimlichten (rechts) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 8A | Dimlichten (links) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 25A | Aansteker, auto-antenne, stoelverstelling, verwarmde stoelen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 8A | Alarmlichten, interieurverlichting, kofferlamp, leeslamp, klok, centrale vergrendeling, boordcomputer, alarm, service-indicator, deurvergrendelingsverwarming, beheercontrole |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 8A | Indicatoren, toeren teller, elektrische spiegels, boordcomputer, centrale waarschuwingslamp, brandstofverbruik, service-indicator, beheersystemen, elektrische ramen, achteruitrijlichten, cruise control, achteruitrijverlichting | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 8A | Verstralers (rechts) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 8A | Verstralers (links) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 8A | Achteruitrijlicht en achterlicht (rechts). Dashboardverlichting en kentekenverlichting | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 8A | Achteruitrijlicht en achterlichten | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 16A | Knipperlichten, ruitenwissers en sproeiers, signaalrelais, parkeerlichten | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 8A | Remlichten, radio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 16 (25) | Verwarmde achterruit, elektrisch schuifdak | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 25A | Verwarming, airconditioning | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 8A | Rechter mistlampen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 8A | Linker mistlampen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 25A | Extra ventilator | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
