BMW X5 G05 (2018-2021…) – zekeringdoos

juli 18, 2025 Jeroen van Vliet

In dit artikel vind je de schema’s van de zekeringkast van de BMW X5 (G05) 2018-2021…, krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).

Indice

BMW X5 G05 – schema van de zekeringkast

Productiejaar: 2018, 2019, 2020, 2021.

Sigarettenaansteker zekeringen (voedingsaansluiting) in BMW X5 G05 zijn de zekeringen F46, F218, F273 in de zekeringkast.

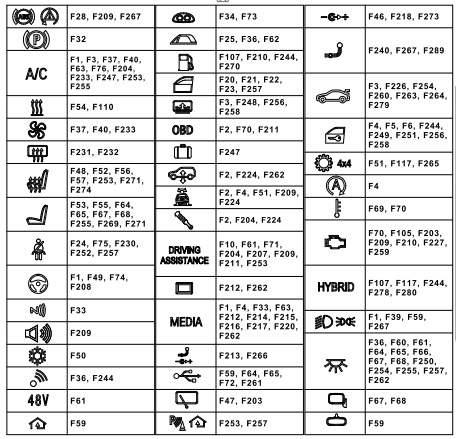

Toewijzing van de zekeringen en symbolen

De zekeringkasten in de BMW X5 G05 bevinden zich in de laadruimte en het interieur. De nummers van de zekeringen zijn gekoppeld aan de betekenis van de zekering.

Controleer de betekenis van de BMW-symbolen (link)

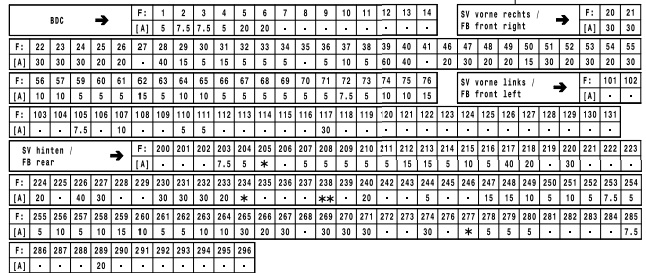

Amperages

BDC
Rechter voor zekeringkast
Linker voor zekeringkast

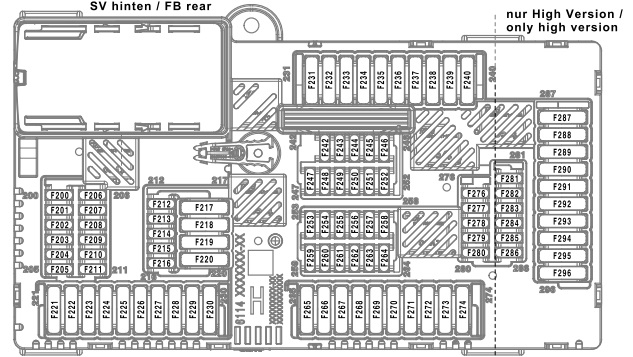

Achterste zekeringkast

Achterste zekeringkast

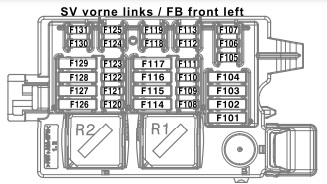

Linker voor zekeringkast

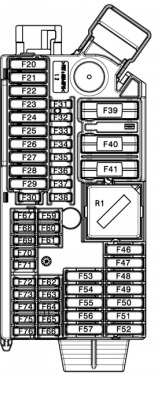

Rechter voor zekeringkast

Body Domain Controller

BDC

Betekenis van de BMW zekering symbolen

De lijst zal regelmatig worden bijgewerkt. Als je suggesties hebt, laat dan een reactie achter of stuur een e-mail!

Nr	Symbool	Beschrijving
1		ABS (systeem voor het voorkomen van blokkeren van de wielen tijdens het remmen), DSC (dynamische stabiliteitscontrole)
2		Controlemodule voor de stuurkolomfunctie
3		Trailer module, trekhaak
4		Head-Up display op de voorruit (HUD)

5		START-STOP systeem
6		Elektrische spiegels
7		Pneumatische ophangingsysteem
8		Transmissie; DSC – dynamische stabiliteitscontrole; SMG – sequentiële handmatige transmissie.
9		Hoofdlampen; Regen sensor; Lichtsensor; Elektronische controle van de rijhoogte.
10		Lichtmodule
11		CD-wisselaar; Can Gateway module.
12		Alarm
13		Parkeersensoren / Home link (garagedeuropener)
14		Elektrische ventilator
15		Toeter
16		Deurmodule; Stille automatische sluiting.
17		Elektrische ramen
18		Verwarmde stoelen
19		Stoelenverstelling

20		Veiligheidsgordels
21		OBD
22		Verwarming;Autonome verwarming. Verwarming van de voorruit.
23		Cruise control
24		Achterruitwisser relais
25		Ontdooiing van de achterruit (verwarming van de achterruit)
26		Verwarmer voor de ruitensproeiervloeistof
27		Ventilator
28		Interne verlichting
29		Instrumentenpaneel; Kilometerstand
30		Klimaatsysteem
31	DDE	Digitale Diesel Elektronica (DDE)
32		Brandstofpomp relais; Controle van de brandstofpomp.
33		DME – Digitale Motor Elektronica; Geïntegreerde spanningsmodule – IVM.
34		BDC (Body Domain Controller)
35		HiFi versterker; TV-tuner; Video module. Radio (?).

36		Bandenspanning controle RDV
37		Voorruit
38		Koplampenwasinstallatie
39		Schuifdak; Panoramaglas; Bovenste module van de cabriolet.
40		Telefoon
41		Bovenste module van de cabriolet; Cabriolet relais.
42		Voorste en achterste sigarettenaansteker; 12V aansluiting; Laadpunt in de kofferbak (12V).
43		Handrem
44		Kofferbakvergrendeling (achterklep); Automatische sluiting van de achterklep.
45		Elektrisch achterzonnescherm (voor BMW F60 M5)
46		Dynamisch transmissiesysteem
47		Vierwielaandrijving
48		START-STOP systeem
49		Rijassistent

50		Hybride systeem
51		Audio systeem
52		Electrochrome binnenspiegel
53		Relais van de luchtveringcompressor
