Citroen C4 (2004-2018) – zekeringdoos
In dit artikel vind je de schema’s van de zekeringkast van de Citroën C4 2004‑2018, krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringindeling).
Citroen C4 (2004-2010) – zekering schema
Productiejaar: 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Sigarettenaansteker zekering (voedingsaansluiting) in de Citroen C4 mk1 (2004-2010) is de zekering F9 in de zekeringkast onder het dashboard.
Zekeringkast onder het dashboard – Citroen c4 Picasso zekeringen – beschrijving
| Nr | Amperages [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 15 | Centrale vergrendeling | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 30 | Centrale vergrendeling | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 5 | Airbag en spanners | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 10 | Diagnose aansluiting;
Remschakelaar; Fotochromatische binnenspiegel; ESP; Koelvloeistof niveau sensor; Diesel additief systeem; Servostuur; Koppeling pedaal schakelaar (ESP, cruise control en snelheidsbegrenzer). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 30 | Voorste elektrische ramen;
Verwarmde buitenspiegels. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 30 | Achterste elektrische ramen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 5 | Interieurverlichting | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 20 | Audio systeem;
NaviDrive; Display; Alarm; 12V aansluiting vooraan; Trailer relais; Leer module. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 30 | Sigarettenaansteker, 12V aansluiting achteraan | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 15 | Bandenspanning sensor – Auto;
STOP LAMP schakelaar; |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 15 | Ontsteking;
Diagnose aansluiting; Deeltjesfilter. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 15 | Elektrische stoel;
Rijstrook waarschuwing; Parkeerhulp. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 5 | Regen sensor;
Verlichtingssensor; Elektronische versnellingsbak (6 versnellingen); Motor relais module. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 15 | Klimaatregeling;
Dashboard; Toerenteller; Airbag en spanners; Trailer relais; Bluetooth telefoon. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 30 | Centrale vergrendeling, | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | UITLAAT | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 40 | Verwarmde achterruit | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Nr | Amperages [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | 20 | Hi-Fi versterker | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | 30 | Voorste elektrische stoel links | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F39 | 20 | Verwarmde stoelen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Zekeringkast in de motorruimte
| Nr | Amperages [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 20 | Motorcontrole;
Koelventilator. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 15 | Noodverlichting | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 10 | Voor- en achterruitwisser | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 20 | Verlichting sproeier | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 15 | Brandstofpomp | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 10 | Xenon lampen;
Knipperlichten; Ontluchtingsklep van de tank (motor 2.0 16 V) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 10 | ABS controle;
ESP controle; Servostuur. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 20 | Startmotor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 10 | Extra controle-eenheid
verwarming (Diesel), vloeistofniveau schakelaar koelvloeistof motor. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 30 | Motor klep;
Water aanwezigheid sensor in diesel; Motorcontrole; Injectoren; Ontstekingsspoel; Zuurstofsensor; Ontluchtingsklep van de tank (motoren 1,4 16 V en 1,6 16 V). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 40 | Luchtventilator;
Klimatisering. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 30 | Ruitwisser | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 40 | Geïntegreerde systeeminterface | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Citroen C4 (2011-2017) – schema van de zekeringkast
Productiejaar: 2011, 2012, 2013, 2014, 2015, 2016, 2017
Sigarettenaansteker zekering (voedingsaansluiting) in de Citroen C4 (2011-2017) is de zekering F13 in de zekeringkast onder het dashboard.

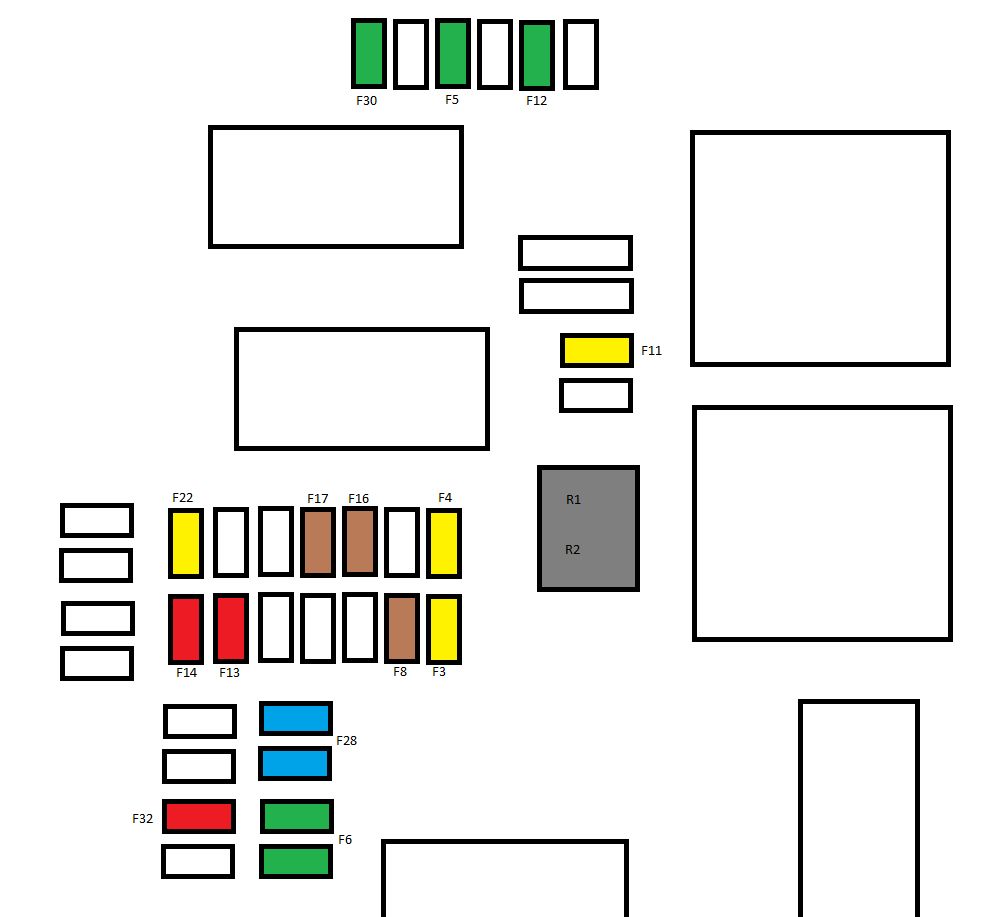

Zekeringkast onder het dashboard
De zekeringkasten bevinden zich in het onderste paneel van het dashboard (linkerkant).
| Nr | Amperages [A] | Beschrijving |
| F8 | 3 | Alarm sirene |
| F13 | 10 | 12V aansluiting |
| F14 | 10 | 12V aansluiting in de kofferbak |
| F16 | 3 | Verlichting van het grote dashboardvak; Achterleeslampen; Verlichting van het dashboardvak. |
| F17 | 3 | Verlichting van de zonneklep; Voorleeslampen. |
| F28 | 15 | Audio systeem; Radio (aftermarket). |
| F30 | 20 | Achterruitenwisser |
| F32 | 10 | Hi-Fi versterker |
| Nr | Amperages [A] | Beschrijving |
| F36 | 15 | 12 V achterste aansluiting. |
| F37 | – | Niet gebruikt |
| F38 | – | Niet gebruikt |
| F39 | – | Niet gebruikt |
| F40 | – | Niet gebruikt |

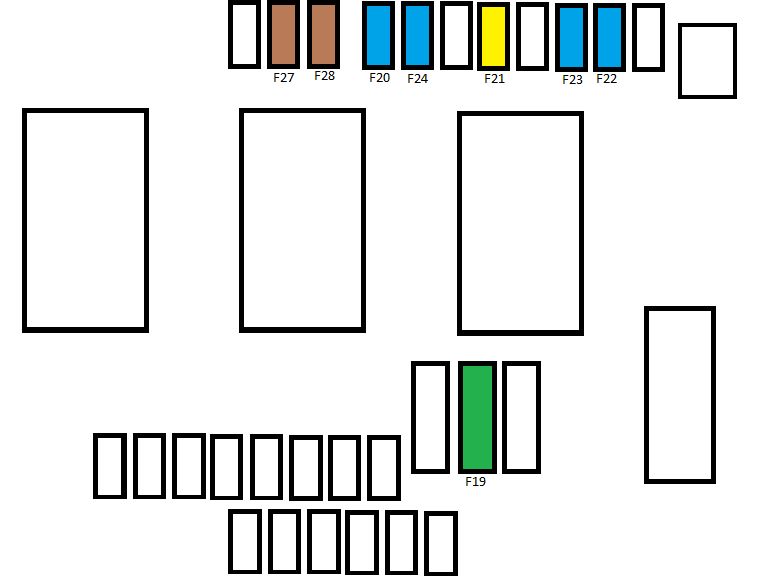

Zekeringkast in de motorruimte
De zekeringkast bevindt zich in de motorruimte nabij de accu (linkerkant).
| Nr | Amperages [A] | Beschrijving |
| F19 | 30 | Voorste en snelle ruitwisser |
| F20 | 15 | Voor- en achterruitwisserpomp |
| F21 | 20 | Verlichting sproeierpomp |
| F22 | 15 | Claxon |
| F23 | 15 | Rechter dimlicht |
| F24 | 15 | Linker dimlicht |
| F27 | 5 | Linker grootlicht |
| F28 | 5 | Rechter grootlicht |
Citroen C4 (2010-2018) – zekering schema
Productiejaar: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Sigarettenaansteker zekering (voedingsaansluiting) in de Citroën C4 (2010-2018) is de zekering F13 in de zekeringkast op het dashboard.
Zekeringpaneel van het dashboard
| Nr | [A] | Beschrijving |
| R1 | – | Niet gebruikt |
| R2 | – | 12 V aansluiting in de kofferbak |
| F3 | 20 | Positielichten, noodverlichting van de aanhanger |
| F4 | 20 | Interieurverlichting, aanhanger interface |
| F5 | 30 | Elektrisch bediende voorste ramen |
| F6 | 30 | Elektrisch bediende achterste ramen met een knop |
| F11 | 20 | 12 V aanhanger aansluiting. |
| F12 | 30 | Panoramisch zonnescherm voor de dakramen |
| F13 | 30 | Hi-Fi versterker |
| F22 | 20 | Aanhanger signalering |
| F8 | 3 | Alarm sirene, alarmcomputer |
| F13 | 10 | Sigarettenaansteker |
| F14 | 10 | 12V aansluiting in de kofferbak |
| F 16 | 3 | Verlichting van het multifunctionele grote dashboardvak, achterleeslampen, verlichting van het dashboardvak |
| F17 | 3 | Verlichting van de zonneklep, voorleeslampen |
| F28 | 15 | Audio systeem, radio (aftermarket) |
| F30 | 20 | Achterruitenwisser |
| F32 | 10 | Hi-Fi versterker |
| F36 | 15 | Achterste 12 V aansluiting. |
| F37 | – | Niet gebruikt |
| F38 | – | Niet gebruikt |
| F39 | – | Niet gebruikt |
| F40 | – | Niet gebruikt |
Schema van de zekering in de motorruimte
| Nr | [A] | Beschrijving |
| F19 | 30 | Voorste / snelle ruitwisser |
| F20 | 15 | Voor- en achterruitwisserpomp |
| F21 | 20 | Verlichting sproeierpomp |
| F22 | 15 | Claxon |
| F23 | 15 | Rechter grootlicht |
| F24 | 15 | Linker grootlicht |
| F27 | 5 | Linker dimlicht |
| F28 | 5 | Rechter dimlicht |
