Citroen Jumper 230/244 (1994-2006) – zekeringdoos

juli 18, 2025 Jeroen van Vliet

In dit artikel vind je de schema’s van de zekeringkast van de Citroën Jumper 230/244 1994‑2006, krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).

Indice

Citroen Jumper – schema van de zekeringkast

Productiejaar: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.

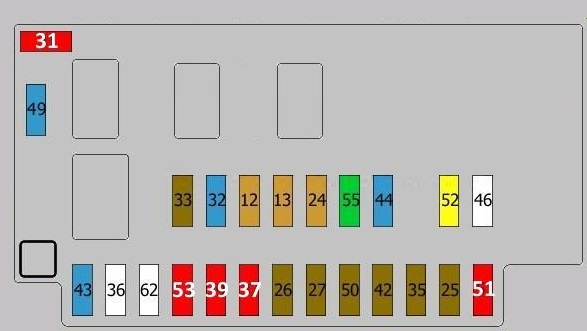

In de cabine

De hoofdzekeringkast bevindt zich aan de bestuurderszijde achter het dashboarddeksel.

Nummer	Beschrijving	Amperages [A]
12	Verlichting aan de rechterzijde	5
12	Achterlicht rechts	5
13	Verlichting aan de linkerkant	5
13	Achterlicht links	5

24	Nummerplaatverlichting	5
	Signaallicht, parkeerlichten
	Verlichting, dashboards
25	Audio-installatie	7,5
26	Remlichten	7,5
27	Elektrisch achteruitkijkspiegel	7,5
	Cruise control
	Telefoon
	Tachograaf
	Afstandsbediening
	Alarm
31	Verlichtingsschakelaar	10
32	Audio-installatie	15
33	Mistlampen	7,5
35	Elektrische raambediening	7,5

37	Dashboardverlichting	10
39	Interieurverlichting	10
39	Diagnoseconnector	10
42	ABS-controle-eenheid	7,5
43	Voorruitwissers	15
44	Aansteker	15
49	Verlichting voor de koplampen	15
50	Airbag-controle-eenheid	7,5
51	NIET	10
52	12V aansluiting	20
53	Knipperlichten	10
	Alarm
	Dashboardverlichting
55	Ventilator, stationaire verwarming	30
55	Aanvullende verwarming	30

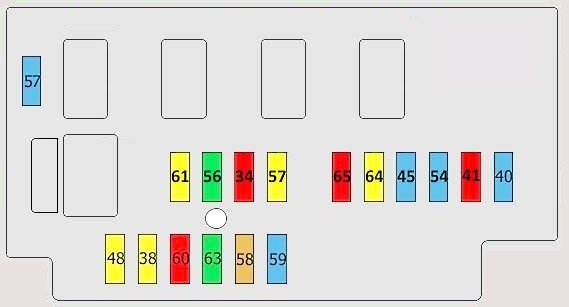

De aanvullende module bevindt zich aan de passagierszijde onder het dashboard.

Nummer	Beschrijving	Amperages [A]

34	Tachograaf	10
	Telefoon
	Alarm
	Afstandsbediening
38	Centrale vergrendeling	20
40	Verwarmde achterruit, rechterzijde	15
41	Verwarmde achteruitkijkspiegel	10
45	Verwarmde stoelen	15
47	Elektrisch linker voorraam	20
48	Elektrisch rechter voorraam	20
54	Verwarmde achterruit, linkerzijde	15
56	Aanvullende airconditioning	30
57	Ventilator, stationaire verwarming	15
58	Programmering van de aanvullende verwarming	5

59	Plank (voorziening)	15
60	Alarm	10
61	Aanvullende verwarming	20
63	Speciale uitrusting	30
64	Speciale uitrusting	20
65	Aansluiting accessoires	10

Leggere Citroen C4 Aircross (2011-2016) – zekeringdoos

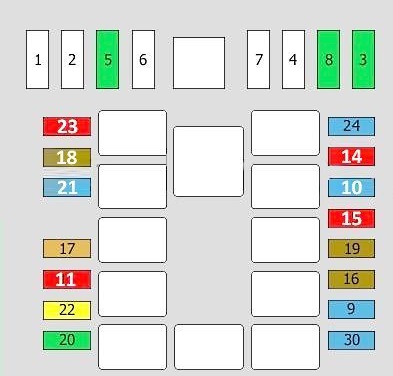

Motorruimte

Nummer	Beschrijving	Amperages [A]
1	Onbekend	60
2	Onbekend	50
3	Onbekend	30
4	Onbekend	50
5	Onbekend	30
6	Onbekend	70
7	Onbekend	70
8	Onbekend	30
9	Voorste mistlampen	15
10	Waarschuwingssysteem	15
10
Besturing aan het stuur		15
11	Motorcontrole-eenheid	10
11	Motor elektronica	10
14	Dimlicht rechts	10
15	Dimlicht links	10
16	Niet gebruikt	7,5
17	Motorcontrole-eenheid	7,5
17	Motor elektronica	7,5
18	Motorcontrole-eenheid	7,5
18	Motor elektronica	7,5
19	Compressorpomp	7,5
20	PTC	30
21	Brandstofpomp zekering	15
22	Niet gebruikt	20
23	Automatische laadunit	10
24	Automatische versnellingscontrole-eenheid	15
30	Dimlichten	15

Deze blok bevat ook relaismodules:
1 – dimlichten;
2 – toeters;
3 – elektromagnetische koppeling van de airconditioningcompressor;
4 – elektrische motor van de verwarming ventilator;
5 – motor controlesystemen;
6 – brandstofpomp;
7 – mistlampen;
8 – voorruitwaspomp;
9 – ruitenwisser / koplampwaspomp.

Citroen Jumper – schema van de zekeringkast

In de cabine

Motorruimte
