Ferrari FF (2011-2016) – zekeringdoos

In dit artikel vind je de schema’s van de zekeringkast van de Ferrari FF (2011–2016), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).

Zekeringenschema en relais – Ferrari FF

Betreft voertuigen geproduceerd in de jaren:

2011, 2012, 2013, 2014, 2015, 2016.

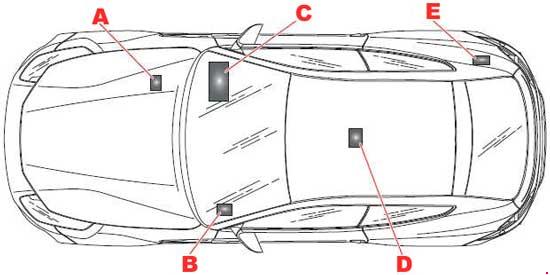

Locatie

Nummer	Locatie
A	Zekeringen en relais in de batterijruimte
b	Zekeringen en relais van de boordcomputer
C	Zekeringen en relais in het passagierscompartiment aan de passagierszijde
D	Zekeringen en relais op de middenconsole
mi	Zekeringen en relais in de kofferbak

Zekeringen en relais Body Computer

b

Nummer	Amperages [A]	Beschrijving
F12	15	Rechters dimlicht
F13	15	Linkers dimlicht
F31	7,5	INT/A voor ECU van het dashboard, boordcomputer en relais van de airconditioning en verwarming
F32	10	Verlichting van de voetenruimte, instapverlichting, relais van de zijsignaal en knop van het dashboardkastje
F33	30	Elektronische controle-eenheid van de transmissieknoop
F35	7,5	Relais van de dimlichten, koplamp sproeier, achtergrondverlichting van de knoppen, adaptieve ECU van de koplampen, koplampen, stuurbekrachtiging, entertainmentsysteem
F36	10	Parkeersensoren, relais van de brandstofdop
F37	10	Instrumentenpaneel knoop
F38	15	Kofferbak slot actuator, ruitenwisser controller
F39	15	Bij de EOBD connector, alarmsirene. Airconditioning knoop
F40	30	Verwarmde achterruit
F41	15	Ruitenwisser sproeier die voeding verdampt
F42	7,5	Generator
F43	30	T28. Voeding van de relais T29, T26, T27
F44	20	Verwarming van de passagiersstoel, aansteker
F47	30	Deur aan bestuurderszijde, elektrische raampje aan bestuurderszijde
F48	30	Deur aan passagierszijde, elektrische raampje aan passagierszijde
F49	7,5	Regensensor, parkeersensoren, stoelen, ophangingsverhoging, Japans navigatiesysteem, elektrochromatisch spiegel
F50	7,5	Airbag knoop
F51	7,5	Elektronisch gecontroleerde transmissieknoop, startknop
F52	15	Bij de voedingsconnector, verwarming van de bestuurdersstoel, ECU relais voor de controle van de ruitenwissers
Relais
T01	20	Relais van de dimlichten
T11	30	Verwarmd relais van de achterruit
T12	30	Service relais 1 (afhankelijk van de INT/A aansteking)
T13	50	Junctie (service voeding 2)



Zekeringen en relais in het passagierscompartiment aan de passagierszijde

C

Nummer	Amperages [A]	Beschrijving
F01	40	+30 Relais van de radiator ventilator 2
F02	40	+30 ABS (kleppen)
F03	70	Voeding van de distributiebalk voor F-107, F-108, F-91, F-92, F-109, F-104, F-103
F04	50	+30 ABS (pomp)
F05	40	+30 Airconditioning knoop
F06	40	+30 Elektrische radiator ventilator 1
F07	20	+30 Relais van de claxon
F08	7,5	Airconditioning en verwarmingscompressor
F09	7,5	+30 Detectie van de generator
F10	30	+30 Balk voor F-94, F-95, F-106
F11	25	Oxygen sensor aan de linkerzijde
F14	15	+30 Relais van de dimlichten
F15	30	+30 Aansteking
F 16	25	+30 Voeding van de motorcontrole aan de rechterzijde
F17	25	+30 Voeding van de motorcontrole aan de linkerzijde
F20	30	+30 Voeding van het injectiesysteem aan de rechterzijde van de cilinders
F21	30	+30 relais van de hydraulische pomp van het 4WD-systeem
F22	15	Linkerzijde (ontstekingsspoel)
F24	15	Rechterzijde (ontstekingsspoel)
F30	30	+30 Start relais
F81	40	+30 ECU van de brandstofpomp ESD
F82	70	+30 Voeding ECU van het dashboard en ECU van de kofferbak
F83	50	+30 Relais van de luchtpomp
F84	30	+30 Controleknop van de ophangingssystemen
F85	25	Koplamp sproeier
F87	25	Oxygen sensors aan de rechterzijde
F88	10	+15 Injectiesysteem aan de linkerzijde van de cilinders
F89	10	+15 Injectiesysteem aan de rechterzijde van de cilinders
F91	15	+30 Drukknop in de banden, relais van de LED-module van de LH koplamp
F92	10	+30 RH relais van de LED-module van de koplampen, relais voor de stoplichten geactiveerd door EPB
F94	15	+30 Radio/CAN box/ICP/klokveer/stabilisator van het Japanse navigatiesysteem
F95	10	+30 Stroom stabilisator
F102	10	+30 ABS (elektronisch)
F103	20	+30 ECU van het voorste differentieel 4WD
F104	15	+30 Elektrisch relais van de koelventilator 4WD
F105	30	+30 ABS (kleppen)
F106	7,5	+30 Verlichting van de controle in het passagierscompartiment
F107	10	+30 Voeding van het injectiesysteem aan de rechterzijde van de cilinders
F108	10	+30 Voeding van het injectiesysteem aan de linkerzijde van de cilinders, start relais
F109	7,5	+30 Extra relais voor de stoplichten
Relais
T02	30	Relais van de dimlichten
T03	30	Relais van de verlichting in het passagierscompartiment
T05	30	Extra relais voor de stoplichten
T06	30	Relais van de koelventilator van de batterij (ingesteld)
T07	50	Relais van de claxon
T08	30	Relais van de compressor van het airconditioning- en verwarmingssysteem
T09	30	Hoofd relais van het injectiesysteem aan de linkerzijde van de cilinders
T10	30	Hoofd relais van het injectiesysteem aan de rechterzijde van de cilinders
T14	30	Elektrisch relais van de koelventilator van het 4WD-systeem
T17	10	Relais INT/A (apparaten uitgeschakeld bij het aansteken)
	20
T19	30	Relais voor de stoplichten geactiveerd door EPB
T20	30	Start relais
T26	30	Relais van de eerste snelheid van de ruitenwisser van de voorruit
T27	30	Relais van de tweede snelheid van de ruitenwisser van de voorruit
T28	30	Relais van de ruitenwisserpomp van de voorruit
T29	30	Relais van de ruitenwisserpomp van de achterruit
T30	50	Relais van de luchtpomp
T31	30	Relais van de ruitenwisserpomp van de koplampen
T38	30	Voeding van de LED-module van de linker koplamp
T39	30	Voeding van de LED-module van de rechter koplamp
T40	30	Relais van de radiator ventilator 1

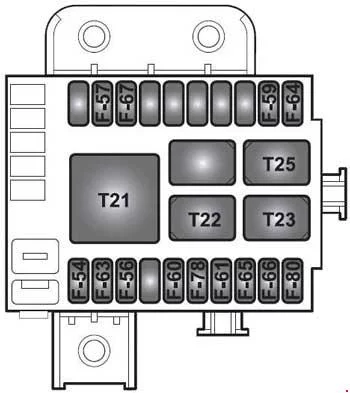

Zekeringen en relais op de middenconsole

D

Nummer	Amperages [A]	Beschrijving
F54	30	+30 HiFi versterker
F56	30	+30 Bestuurderspositie knoop
F57	7,5	Zij-indicatoren 1 (voor links en achter rechts)
F59	7,5	Voeding van het achteruitrijlicht
F60	30	+30 Passagierspositie knoop
F63	20	+30 Hoofd relais van de elektronisch gecontroleerde transmissie
F64	7,5	Voeding van de actuator van de brandstofdop
F65	20	+30 Actuator van de deurvergrendeling
F66	30	Balk +30 in CS-SCM3
F67	7,5	Zij-indicatoren 2 (voor rechts en achter links)
F78	15	+30 ECU relais voor de controle van de ruitenwissers
F80	30	+30 Voeding van de distributiebalk voor F-97, F-98, F-99
Relais
T21	50	Relais van de zij-indicator
T22	30	Relais van het achteruitrijlicht
T23	30	Relais van de brandstofdop
T25	30	Hoofd relais van de elektronisch gecontroleerde transmissie

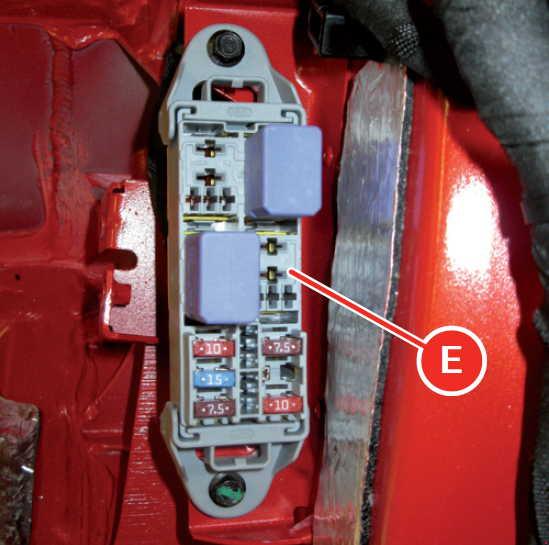

Zekeringen en relais in de kofferbak

Nummer	Amperages [A]	Beschrijving
F96	10	+30 Kofferbak vergrendel relais
F97	10	+30 Elektronische knoop van de passagierspositie, kofferbak haakplaat
F98	15	+30 Bij de connector van de batterijconditioner
F100	7,5	30 Bestuurderspositie knoop, ECU van de ophangingsverhoging
F101	10	+30 Entertainment element
Relais
T40	30	Relais van de vergrendeling van het dashboardkastje
T41	30	Relais van de vergrendeling van de kofferbakdeksel
T42	30	ECU relais voor de controle van de ruitenwissers
T43	30	Relais van de aansteker

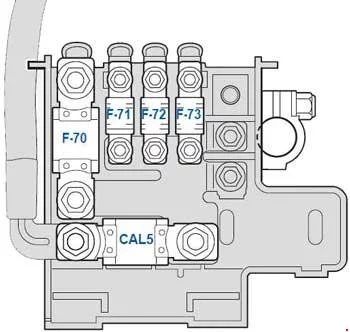

A

Nummer	Amperages [A]	Beschrijving
CAL5	CAL5	Voeding (startmotor en generator)
F70	150	Motor relais en zekering van de voeding ECU (SCM)
F71	40	Voorkeurs pomp
F72	40	Voeding van de parkeerrem
F73	70	Voeding van de ECU van het dashboard
