Fiat 500L Living (2012-2016) – zekeringdoos
In dit artikel vind je de schema’s van de zekeringkast van de Fiat 500L Living (2012-2016), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringindeling).
Fiat 500L Living (2012-2016) – schema van de zekeringkast
Productiejaar: 2012, 2013, 2014, 2015, 2016.
Zekering sigarettenaansteker (voedingsaansluiting) in de Fiat 500L Living is de zekering F85 in de zekeringkast in de motorruimte.

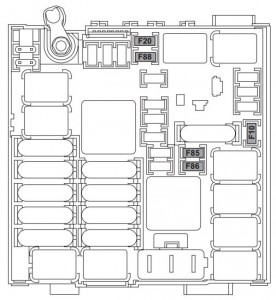

Zekeringkast in de motorruimte
De zekeringkast bevindt zich naast de accu.
| Beschrijving | Nr | Amp [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Claxon | F10 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Verwarmde achterruit | F20 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Sigarettenaansteker; Voedingsaansluiting vooraan. | F85 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voedingsaansluiting in de kofferbak | F86 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ontdooiers voor de buitenspiegels | F88 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

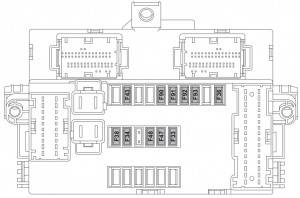

Zekeringkast onder het dashboard
| Beschrijving | Nr | Amp [A] |
| Elektrische achterruit (linkerkant) | F33 | 20 |
| Elektrische achterruit (rechterkant) | F34 | 20 |
| +30 Radio, UConnect®;
Achterste parkeerlichten (rechts en links). |
F36 | 10 |
| Centrale vergrendeling | F38 | 20 |
| Bidirectionele sproeipomp voor de voorruit. | F43 | 20 |
| Elektrische voorruit (bestuurderszijde). | F47 | 20 |
| Elektrische voorruit (passagierszijde). | f48 | 20 |
| Verstralers (linkerkant) | F90 | 7,5 |
| Verstralers (rechterkant) | F91 | 7,5 |
| Mistlamp (linkerkant) | F92 | 7,5 |
| Mistlamp (rechterkant) | F93 | 7,5 |

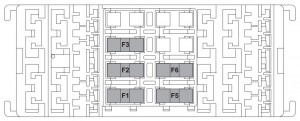

Zekeringkast van de kofferbak
De controle-eenheid bevindt zich aan de linkerkant van de kofferbak.
| Beschrijving | Nr | Amp [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrische lendensteun van de voorstoel. | F1 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrische verwarming van de voorstoel. | F2 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Audio-installatie | F3 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrisch zonnescherm | F5 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrisch panoramadak | F6 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
