Iveco Daily (1989-2014) – zekeringdoos

Jeroen van Vliet

In dit artikel vind je de schema’s van de zekeringkast van de Iveco Daily (1989–2014), krijg je informatie over de locatie van de zekeringpanelen in het voertuig en leer je de toewijzing van elke zekering (zekeringindeling).

Iveco Daily (1989-2000) – zekering schema

Productiejaar: 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000.

Sigarettenaansteker zekering (voedingsaansluiting) in de Iveco Daily (1989-2000) is zekering 33 in de zekeringkast.

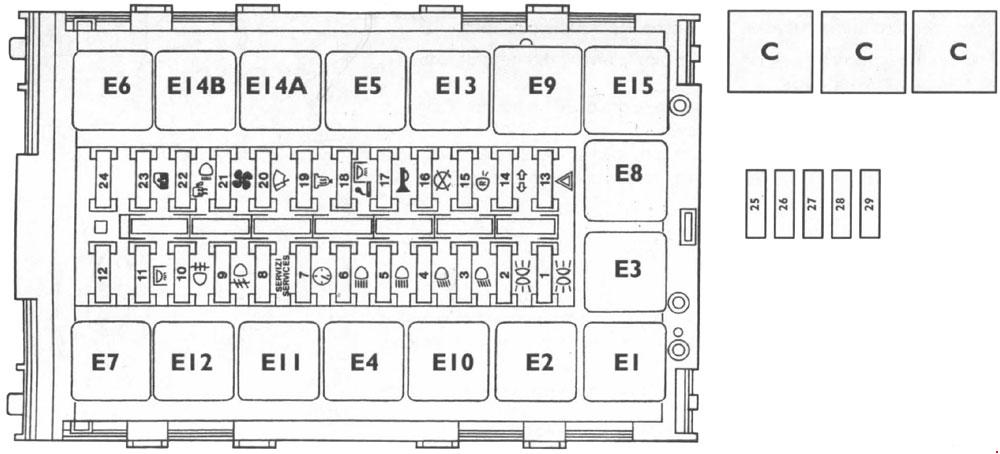

Zekeringkast

Iveco Daily – schema van de zekeringkast
Nr Amperages [A] Beschrijving
1 5 Linker voorlicht;

Linker kentekenverlichting;

Rechter achterlicht;

Rechter voorlicht en linker achterlicht.
2 5 Dashboardverlichting;

Linker voorlicht;

Rechter kentekenverlichting;

Linker achterlicht;

Rechter voorlicht en linker achterlicht.
3 7,5 Omgevingsverlichting;

Linker voorlicht;
4 7,5 Rechter voorlicht
5 7,5 Linker grootlicht
6 7,5 Rechter grootlicht
7 3 Elektronische kilometerteller of tachograaf
8 5 Rem – apparaat – foutindicatie
9 10 Mistlampen
10 3 Achter mistlampen
11 5 Interieurverlichting (bus)
12 7,5 Niet gebruikt
13 10 Alarmlichten
И 5 Knipperlichten in vrachtwagens
15 3 Motorstop
16 7,5 Achterspeellichten;

Stoplichten.
17 10 Horns
18 7,5 Interieurverlichting;

Sigarenaansteker.
19 15 Verwarmde oliefilter
20 10 Voorruitwissers;

Voorruitwaspomp.
21 15 Elektrische verwarming;

Electromagnetische ventilator.
22 7,5 Drukverlichting;

Knipperlicht.
23 25 Elektrisch raam;

Electromagnetische ventilator.
24 10 Noodbedieningsknop (Bus)
25 20 Klimaatregeling
26 20 Klimaatregeling
27 25 Klimaatregeling
28 25 Elektrische verwarming
29 40 Thermostaat controle-eenheid
Relais
E1 Dimlichten (schakelcontacten)
E2 Grootlichten (NO contact)
E3 Afkoppeling van gebruikers in de opstartfase

(geen contact).
E4 Mistlampen (schakelcontacten)
E5 Verwarmde oliefilter
E6 Noodbediening eenheid
E7 Dagrijverlichting + mistlampen
E8 Claxon (NO contact)
E9 Intermittente voorruitwisser
E10 Knipperlicht (NO contact)
E11 Dioden voor noodbediening

(met dagrijverlichting).
E12 Niet gebruikt
E13 Fout in het remsysteem

(schakelcontact).
E14a Noodbediening eenheid

(met dagrijverlichting).
E14b Noodbediening eenheid

(met dagrijverlichting).
E15 Knipperlichten;

Eenmalige noodlading.
C Klimaatregeling

Iveco Daily (2000-2006) – zekering schema

Productiejaar: 2000, 2001, 2002, 2003, 2004, 2005, 2006.

Sigarettenaansteker zekering (voedingsaansluiting) in de Iveco Daily (2000-2006) is zekering 20 of 21 in de zekeringkast

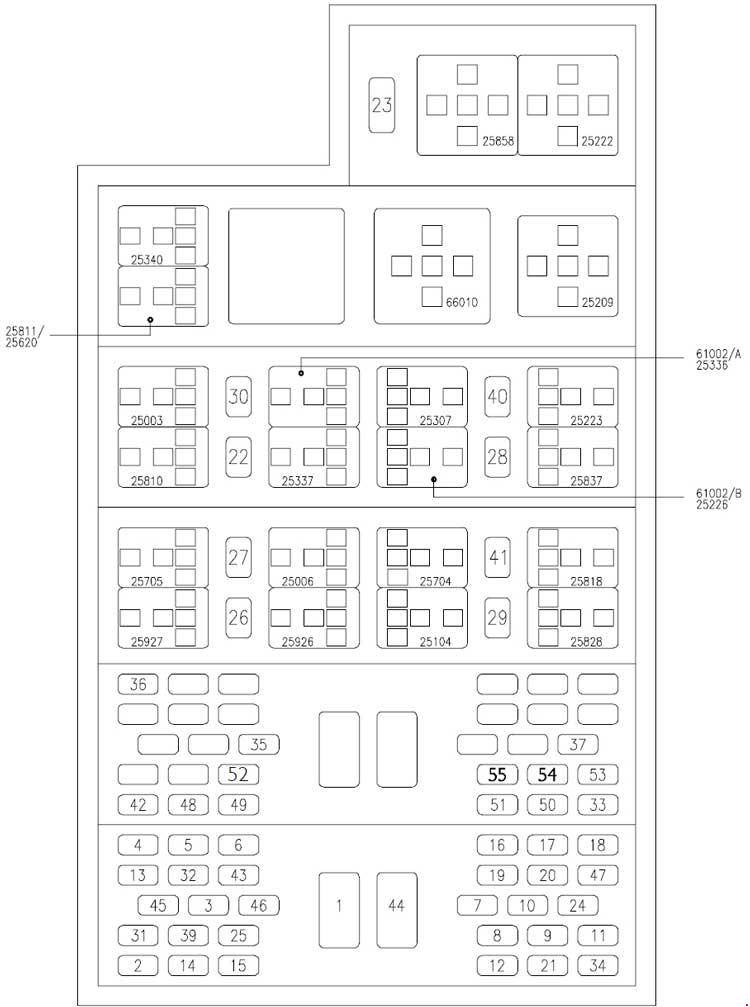

Zekeringkast

Iveco Daily – schema van de zekering
Nr Beschrijving Amperages [A]
1 ID / TCA (.11):  Startmotor 40
1 UNIJET (.13-.15):  Startmotor 80
1 UNIJET F1A (.10-.12):

Startmotor;

Extra verwarming.

 30
2 Immobillizer / Verwarming / EDC 5
3 DDS-apparaat 5
4 Indicatorengroep (+30) 5
5 Indicatorengroep (+15) 5
6 Controle-eenheid

(achterlichten, indicatoren)

 5
7 Stam eenheid (dimlichten) 10
8 Stam eenheid (grootlichten) 15
9 Controle-eenheid (zijlichten) 15
10 Ruitenwissers 15
11 Controle-eenheid

(indicatoren/noodlichten)

 15
12 Stam eenheid (claxon) 15
13 Achterspeellicht 5
14 Zijlicht,

verlichting,

kentekenverlichting

 5
15 Gecombineerd zijlicht 5
16 Linker dimlicht 10
17 Rechter dimlicht 10
18 Linker grootlicht 10
19 Rechter grootlicht;

Hoogteverstelling van de lamp.

 10
20 Interieurverlichting;

Radio;

Sigarettenaansteker.

 10
20 UNIJET F1A (.10-.12):

Interieurverlichting;

Radio.

 10
21 Elektrische ontdooiing van de voorruit 30
21 UNIJET F1A (.10-.12):

Sigarettenaansteker

 15
22 Verwarmd brandstoffilter 15
23 Elektronische controle-eenheid EDC 25
24 EDC 10
25 Stoplichten 5
26 13-pins connector 15
27 13-pins connector 15
28 13-pins connector 10
29 38-pins diagnoseconnector 5
30 Mistlampen 10
31 Klimaatregeling;

Extra verwarming;

Motor koeling.

 5
31 UNIJET F1A (.10-.12):

Compressoren;

Timer;

Motor ventilator.

 10
32 Klimatisering controle 5
33 Extra verwarming 20
34 Verlichting voor de koplampen 20
35 Achterdifferentieel blokkering 5
36 Waarschuwingslampje ABS, EBD, ABD 5
37 ABS 5
39 Verwarmde spiegels 10
39 UNIJET F1A (.10-.12):

Verwarmde spiegels;

Verwarmde achterruit;

Verwarmde voorruit.

 10
40 Elektrische ramen 30
40 UNIJET F1A (.10-.12):

Elektrische ramen (links)

 20
41 Verwarmde achterruit;

Verwarmde voorruit.

 10/20
42 Zelfnivellerende ophangingen (Wabco) 5
43 Waarschuwingslampje airbag fout 5
44 Zelfnivellerende ophangingen (Wabco) 40
45 Airbag 5
46 Elektromagnetische klep voor startmotor 5
46 UNIJET F1A (.10-.12):

Elektrische ramen (rechts)

 20
47 Elektrische brandstofpomp 10
48 Deurvergrendeling / alarm 30
49 Deurvergrendeling / alarm 5
50 Achterdifferentieel blokkering 30
51 Totaal stroomverbruik 10
52 Voordifferentieel blokkering (4 × 4) 30
53 Zelfnivellerende ophangingen (Techniek) 30
54 Elektrische achterklep (bus en 6 + 1) 15
55 Rotatiedeuren 15
Code Relais
25035 Aanzetten van buitenverlichting
25003 Aanzetten van mistlampen
25006 Aanzetten van stoplichten
25704 Totale controle aanzetten van kracht
25104 Uitschakelen van de remvertrager met ABS ingeschakeld
25209 Uitschakelen van de belasting tijdens het starten
25222 Aanzetten van de startmotor
25223 Controle van de startmotor ventilator
25307 Aanzetten van de airconditioningcompressor
25336 Motor koeling
25337 Uitschakelen van de airconditioningcompressor
25340 Compressoren aan signaal
25620 Signaal van verstopping brandstoffilter
25705 Diagnostiek ingeschakeld
25810 Controle circuit verwarmd brandstoffilter
25811 Geavanceerde controle variator (KSB)
25818 Aanzetten van de voorruitverwarming
25837 Activering van de elektrische brandstofpomp
25858 Aanzetten van EDC
25926 Mogelijkheid tot ophangingsverhoging
25927 Mogelijkheid tot ophangingsverlaging
25928 Aanzetten van de achterruitverwarming
61002A Anti-retum van Trinary
61002В Anti-retum van TGC (bus)
66010 Timer voor koplamp sproeier
Leggere  Iveco EuroCargo 6 (2003) – zekeringdoos

Iveco Daily (2011-2014) – zekering schema

Productiejaar: 2011, 2012, 2013, 2014.

Sigarettenaansteker zekering (voedingsaansluiting) in de Iveco Daily (2011-2014) is zekering F16 in de zekeringkast in de motorruimte.

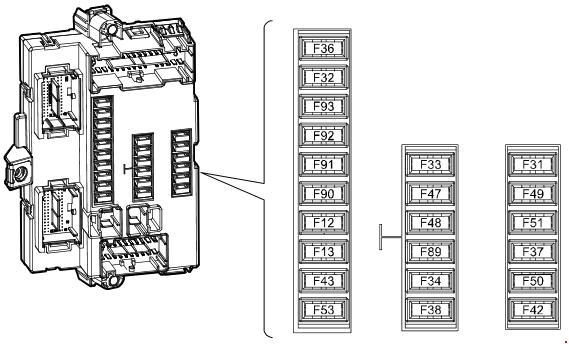

Zekeringkast en relais onder het dashboard

Iveco Daily – schema van de zekeringkast – dashboard
Nr Beschrijving Amperages [A]
F12 Relais Т1b (30-87) van het rechter dimlicht. 7,5
F13 Relais T1a (30-87) van het linker dimlicht;

Hoogteversteller van de lamp,

 7,5
F31 Relais T54 (86) voor de koplampwissers,

T50 – T51 – T52 – T53 – eln motoren en

bediening van elektrische ramen.

 5
F32 Relais T44 (30-86) voor de afname

van de batterij bij minimale spanning –

interieurverlichting.

 7,5
F33 Deur 15
F34 Aansluiting voor installateur 20
F36 Relais T20 voor

auto radio MODUS,

tachograaf,

convergentie,

sirene,

parkeersensor.

 15
F37 Dashboard;

Stoplichten;

Aansluiting voor aanhangwagen.

 7,5
F38 Centrale vergrendeling 20
F42 ABS9 of ESP9 5
F43 Relais T23a (86-87) van de voorruitwisser;

Relais T23b (86-87)

 20
F47 Relais T25a (86-87) en T25b (86-87)

voor de elektrische raamopener

aan de bestuurderszijde.

 25
F48 Relais T26a (86-87) en T26b (86-87) voor het elektrische raam

(passagierszijde).

 25
F49 Bedieningspaneel;

Tachograaf;

Exp. module;

Aansluiting voor installateur;

ASR controle;

Telma (spoel);

Videocamera;

Inclinatie;

Achterdifferentieel blokkering.

 5
F50 Airbag 5
F51 Groen filter;

Auto radio;

Convergentie;

Parkeersensoren;

CAF.

 5
F53 Dashboard;

Uurwerk voor extra verwarming

 5
F89 Leeg –
F90 Relais T11a (30-86) voor het linker dimlicht. 7,5
F91 Relais T11b (30-86) voor het rechter dimlicht. 7,5
F92 Relais T12a (30-86) voor het linker mistlicht. 7,5
F93 Relais T12b (30-86) voor het rechter mistlicht. 7,5
Nr Relais
T01а Linker dimlicht;

Hoogteversteller van de lamp.
T01b Rechter dimlicht
Т11а Linker grootlicht
T11b Rechter grootlicht
Т12а Linker mistlicht
Т12b Rechter mistlicht
Т23а Ruitenwissers
Т25а Elektrische raamopener aan bestuurderszijde.
Т25b Elektrisch raam aan bestuurderszijde.
Т26а Elektrische raamopener aan passagierszijde
Т26b Elektrisch raam aan passagierszijde.
Т37а Achterdeur met centrale vergrendeling
Т37b Centrale vergrendeling (gemeenschappelijk)
Т37с Zijdeur met centrale vergrendeling
T37d Centrale vergrendeling van de achterdeuren
Т44 Afname van de batterij bij minimale spanning.

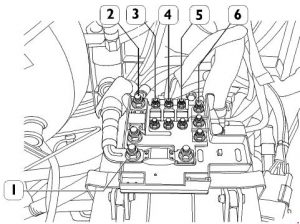

Zekeringkast boven de batterij

Iveco Daily – schema van de zekeringkast – batterij
Nr Beschrijving Amperages [A]
1 +30 positief van F75 voor de startmotor, dynamo

en rem (indien aanwezig).

 500
2 +30 positief van F70 voor SCM BUS-BAR 150
3 +30 positief van F73 voor de voorverwarming

van de gloeilampen.

 60
4 +30 positief van F72 voor de remmodule 40
5 +30 positief van F7I voor st  computervermogen 80
6 +30 positief naar F64 in SCM/A voor de IBS-sensor voor Stop & Start. –
Leggere  Iveco Turbo Daily II (1989-1999) - zekeringdoos

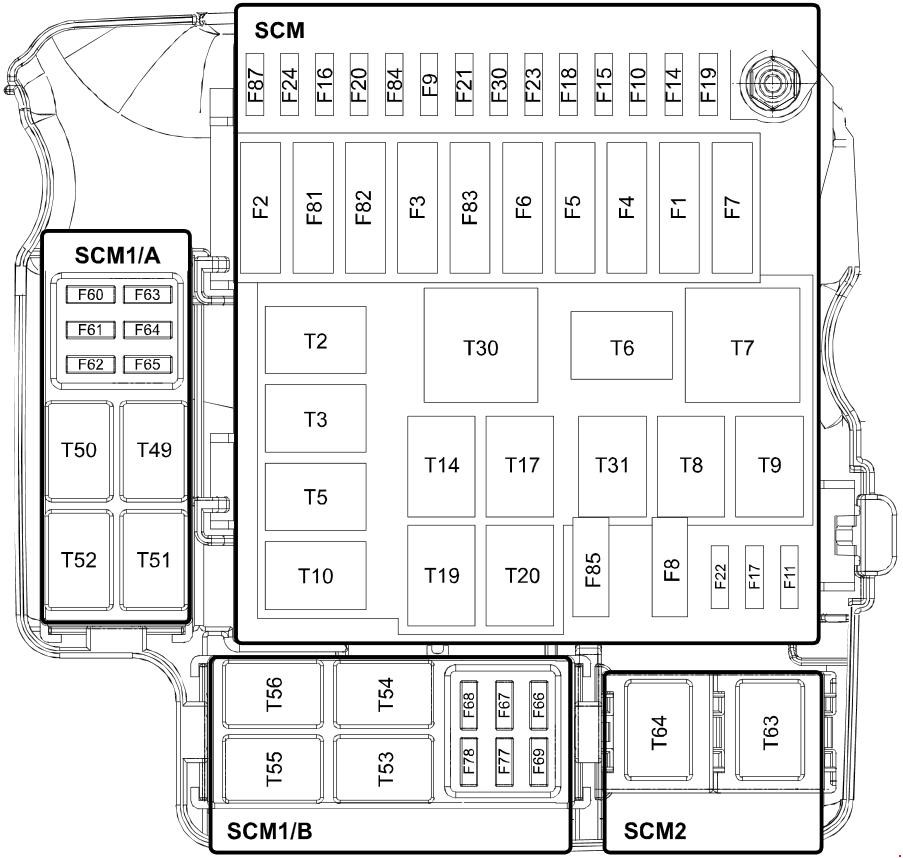

Relais van de motorruimte en zekeringkast

Iveco Daily – schema van de zekeringkast – motorruimte
Nr Beschrijving Amperages [A]
F01 Pneumatische ophangingen 40
F02 Ontstekingsschakelaar 30
F03 Ventilatoren van de airconditioning in de cabine en

extra verwarming

van de motor koelvloeistof.

 40
F04 Remsysteem (kleppen) 30
F05 Pneumatische ophangingen 40
F06 SCM 1 / А – SCM 1 / В – voeding SCM2 40
F07 Relais T7 (30-87) voor de afname van vermogen van de ontstekingsschakelaar. 40
F08 Relais T8 (30-87) voor de brandstofpomp 15
F09 Automatische transmissie 30
F11 Relais T64 (30-87) voor verwarmde buitenspiegels en

de verwarmde voorruit.

 15
F11 EDC FI A (primaire belastingen) van

injectoren HOOFDRELAIS (CNG)

 15
F14 Automatische transmissie;

HOOFDRELAIS T9 (86).

 10
F15 Relais T2 (30-87) voor de

BOSCH koelpomp.

 10
F16 Sigarettenaansteker van T7 15
F17 EDC FIC (secundaire belastingen) van

de hoofd relais;

Smart Drive Unit (CNG).

 10/15
F18 Achterdifferentieel blokkering 30
F19 Relais T6 (30-87) voor de claxon 7,5
F20 13-pins aansluiting 10
F21 Relais TI4 (30) voor de elektromagnetische kleppen

van de flessen (CNG).

 7,5
F22 EDC F1A en F1C (primaire belastingen) van

HOOFDRELAIS;

Lambdasensor.

 20
F22 Afvalpoort (CNG);

Lambdasensoren (CNG).

 15
F23 Relais T19 (30-87) voor de ruitenwissers 30
F24 Aansluiting van T7 15
F30 Relais T3 (30-87) voor

de zijverlichting.

 7,5
F81 Automatische transmissie 30
F82 Boordcomputer 2 vermogen 70
F83 Relais T30 (30-87) voor de ventilatoren

van de verwarming in de cabine.

 40
F84 Vermogen van de elektromagnetische kleppen voor de cilinders 15
F84 Relais T5 en T14 voor de Baruffaldi koppeling. 7,5
F85 Relais T31 (30-87) voor het brandstoffilter en de verwarming van het filter voor sedimenten. 25
F87 EDC – automatische transmissie 7,5
F87 5SF – automatische transmissie 7,5
Relais
T02 Koelpomp BOSCH 20
T02 Baruffaldi koppeling (CNG) 20
Т03 Zijverlichting 30
T05 Eerste tandkoppeling Baruffaldi 30
T06 Claxon 20
T07 Afname van vermogen van de ontstekingsschakelaar 50
T08 Brandstofpomp 20
T09 HOOFDRELAIS 30
T10 Voorkomen van motorstart 30
T14 Tweede tandkoppeling Baruffaldi 20
T14 Elektromagnetische kleppen van de flessen (CNG) 20
T17 Ruitenwissers 10/20
T19 Activering van de snelheid van de ruitenwissers van het binnenraam. 10/20
T20 Diagnostiek met MODUS 20
Т30 Verwarmers van de cabine 50
T31 Verwarming van het brandstoffilter en filter voor sedimenten 30
SCM1 / A
F60 Extra klimaatregeling 30
F61 Relais T51 (30-87) voor de airconditioningcompressor. 7,5
F62 Relais T52 (30-87) voor de verwarmde rechter achterruit. 10
F63 Verwarming van de verwarmde linker achterruit;

Verwarmingsunit;

Relais T56 (86) van de compressor.

 10
F64 IBS-sensor voor Stop & Start 5
F65 Relais T7 (30-87) voor de verwarmde stoelen. 20
Relais
T49 Stop & start 30
T50 Leeg –
T51 Activering van de airconditioningcompressor 20
T52 Verwarmde achterruiten 20
SCM1 / B
F66 Relais T54 (30-87) voor de koplampwissers. 15
F67 Leeg –
F68 Leeg –
F69 Optioneel 4448 voor de bus 5
F77 Leeg –
F78 Leeg  –
Relais
T53 Verwarmingsapparaat 20
T54 Koplampwissers 20
T55 Krachtige start 10/20
T56 Stoplichten met de TELMA remvertrager ingeschakeld. 10/20
SCM2
T63 Leeg –
T64 Verwarmde buitenspiegels;

Verwarmde voorruit.

 20
Leggere  Iveco Trakker - zekeringdoos

Post correlati:

  1. Iveco EuroCargo 6 (2003) – zekeringdoos
  2. Iveco Daily IV (2006-2011) – zekeringdoos
  3. Iveco Stralis – zekeringdoos
  4. Iveco Turbo Daily II (1989-1999) – zekeringdoos
  5. Iveco Trakker – zekeringdoos
  6. Iveco Daily VI (2014-2021…) – zekeringdoos

Jeroen van Vliet

Jeroen van Vliet

Mijn naam is Jeroen van Vliet en auto's zijn mijn grote passie – een passie die ik sinds 2017 graag met jullie deel. Ik kom uit Utrecht en ben al van jongs af aan gefascineerd door alles wat met vier (en soms twee) wielen te maken heeft – van klassieke modellen tot de nieuwste elektrische auto's. Op deze blog vind je mijn gedachten, tests, reviews en weetjes uit de autowereld. Ik schrijf eerlijk, met een vleugje humor en zonder onnodig technisch jargon – want ik geloof dat autoliefde voor iedereen begrijpelijk en toegankelijk moet zijn. Ben je hier voor het eerst? Welkom! En ben je een terugkerende lezer? Leuk dat je er weer bent.
