Kia Ceed 3 CD (2018-2022) – zekeringdoos

Jeroen van Vliet

Kia Ceed 3 (CD) – schema van de zekeringen

Productiejaar: 2018, 2019, 2020, 2021, 2022.

Sigarettenaansteker zekeringen (voedingsaansluiting) in de Honda Accord zijn de zekeringen 46 (20A) in de zekeringkast van het dashboard.

In het interieur

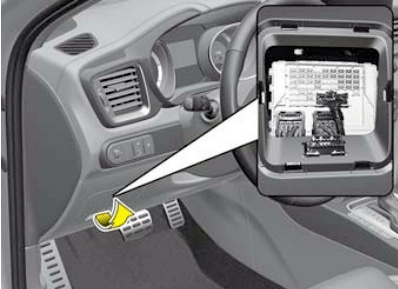

Het bevindt zich onder het dashboard aan de bestuurderszijde

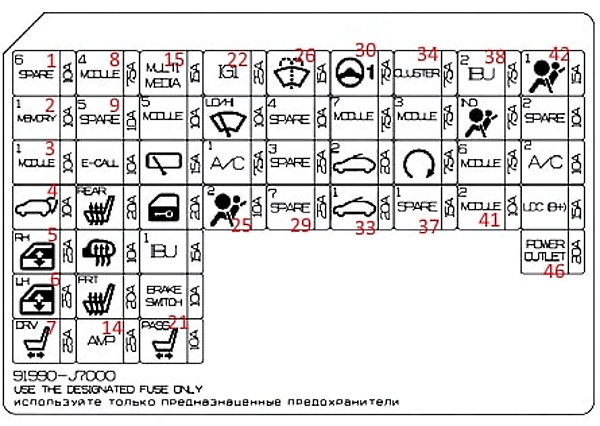

Nr Beschrijving
1 Reserve 10A
2 10A IMS-controller module (geïntegreerd geheugensysteem);

Klimaatcontroller module;

Voeding module van de achterklep.
3 10A Actieve inlaatmodule;

Diagnoseconnector;

Indicatorenset;

Noodknop;

ICM relaiskast (geïntegreerde module) (opvouwbare/uitbreidbare relais voor buitenspiegels);

Lichtsensor en fotocellen;

Console schakelaar;

Externe ondersteuning van de slimme sleutel aan de bestuurders-/passagierszijde.
4 10A Relais van de achterklep
5 25A Raamheber rechts
6 25A Raamheber links
7 25A Bestuurdersstoel geheugensysteem module (IMS);

Handmatige schakelaar van de bestuurdersstoel.
8 7,5A Slimme parkeerhulp module;

Airbag schakelaar;

Geïntegreerde carrosserie controle-eenheid (IBU).
9 10A Reserve
10 10A Noodoproepmodule van het ERA-GLONASS systeem
11 20A Verwarmingsmodule van de achterstoelen
12 10A Externe voeding achteruitkijkspiegel;

Controller en klimaatcontrole module aan de passagierszijde.
13 20A Verwarmde voorstoel
14 25A Audio signaalversterker;

Versterker (AMP).
15 15A Lage spannings DC/DC converter (audio/AMP (versterker));

Hoofd audio eenheid;

Audio/video en navigatie.
16 10A Elektronische handrem;

Verwarmingsmodule van de achterstoelen;

Noodoproep ERA-GLONASS verbindingsmodule;

Electrochrome spiegel;

Hoofd audio controle eenheid;

Audio/video en navigatie;

Verlichting van de versnellingspook van de automatische transmissie;

Klimaatcontrole module;

Lage spannings DC/DC converter (audio/AMP (versterker));

Verwarmingsmodule van de voorstoelen;

Ventilatiemodule van de voorstoelen;

Geheugenmodule van het bestuurdersstoel geheugensysteem (IMS);

Verlichting van de koplampen aan de linker- en rechterzijde.
17 15A Achterruitenwisser
18 20A Deurslot
19 15A Geïntegreerde carrosserie controle-eenheid (IBU)
20 10A Geïntegreerde carrosserie controle-eenheid (IBU);

Remlicht schakelaar.
21 10A Verwarmingsmodule van de voorstoel;

Ventilatiemodule van de voorstoel.
22 25A Ontsteking;

Aansluitpaneel in de motorruimte (zekering – ECU5, SENSOR4, ABS3, TCU2).
23 10A Voorruitwisser
24 Airconditioning 7,5A
25 Airbag 10A
26 15A Raamheber
27 Reserve 10A
28 Reserve 25A
29 Reserve 25A
30 7,5A Elektrische stuurbekrachtiging
31 7,5A Verwarmingsmodule van de achterstoelen;

Verwarmingsmodule van de voorstoelen;

Ventilatiemodule van de voorstoelen;

Verwarmer van de spuitmond;

Aansluitpaneel van de motorruimte (relais van de dimlichten, relais van de koplampen);

DCU relais (dosering controle eenheid);

Motor koeling ventilator.
32 20A Open dak
33 20A Open dak
34 7,5A Instrumentenpaneel
35 7,5A Sportmodus schakelaar;

Remlicht schakelaar.
36 7,5A Start
37 15A Reserve
38 7,5A Geïntegreerde carrosserie controle-eenheid (IBU)
39 Airbag indicator 7,5 A
40 7,5A Geïntegreerde carrosserie controle-eenheid (IBU)
41 10 A Hoofd audio controle eenheid;

A/V en navigatie;

Lage spannings DC/DC converter (audio/AMP (versterker)).
42 15A Module voor passieve veiligheidssysteem controle
43 Reserve 10A
44 10A Aansluitpaneel van de motorruimte (ventilator relais);

Klimaatcontrole module;

Ventilator weerstands;

Ventilatormotor.
45 15A Audio;

Hoofd A/V controle eenheid en navigatie;

Klimaatcontrole module;

Lage spannings DC/DC converter, (Audio/AMP (versterker)).
46 20A Sigarettenaansteker aansluiting aan de linker steun

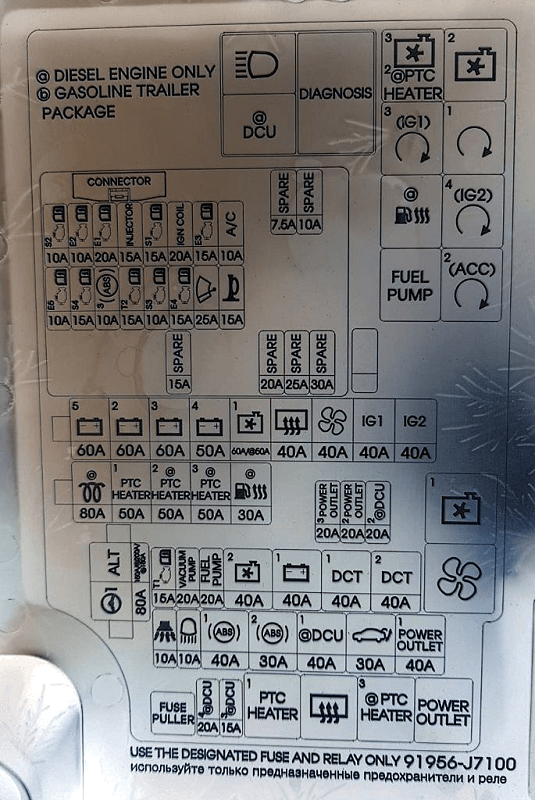

In de motorruimte

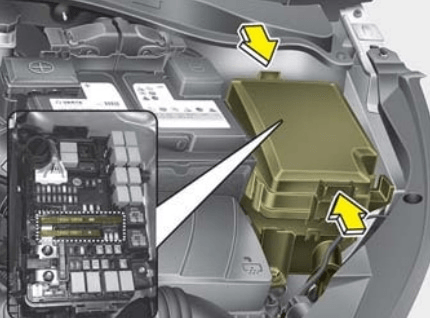

Het bevindt zich aan de linkerkant van de motorruimte

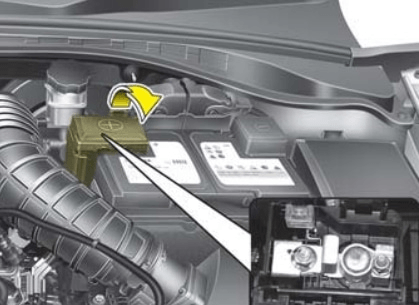

Op de positieve terminal van de batterij bevindt zich een aparte hoge stroom zekering.
