Komatsu WB93S-5 – zekeringkast

Jeroen van Vliet

Komatsu WB93S-5 – schema van de zekering

Jaar van productie:

Zekeringkast

Komatsu WV03S-5 – schema van de zekering

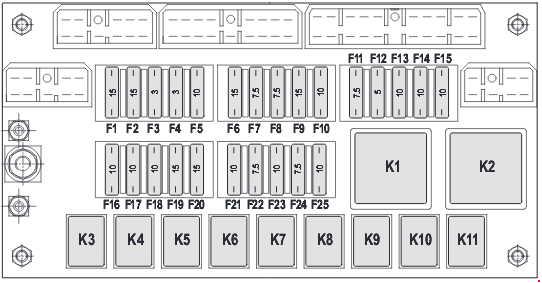

Nr Amperes [A] Beschrijving
F1 15 Centraal voorwerklichten
F2 15 Centraal achterwerklichten
F3 3 Linker voor- en rechter achterpositie verlichting;

Waarschuwingslampje voor positie verlichting;

Instrumentverlichting.
F4 3 Rechter voor- en linker achterpositie verlichting;

Sigarettenaansteker.
F5 10 Voor
F6 15 Zij achterwerklichten
F7 7,5 Achterruitenwisser, hoofd achter
F8 7,5 Remlichten, relais van de remlichten
F9 15 Zij voorwerklichten
F10 10 Voorruitwisser;

Voorruitwaspomp.
F11 7,5 Elektromagnetische vergrendelingsklep van de arm;

Elektromagnetische vergrendelingsklep van de plaat.
F12 5 Voeding van de pieper;

Voeding van het algemene alarm;

Voeding van het waarschuwingslampje van het instrument en het voorpaneel.
F13 10 Voeding van de optionele uitrusting;

4WD elektromagnetische klep.
F14 10 Relais van de grootlicht;

Relais van de dimlicht;

Relais van de claxon;

Elektromagnetische kleppen van de veiligheidsklep.
F15 10 Motor stop solenoïde;

Relais van de hulpfuncties;

Relais van de airconditioning.
F 16 10 Rotatievoeding van het licht
F17 10 Urenmeter geheugen;

Waarschuwingslampje.
F18 10 Voeding van de sigarettenaansteker, bovenlicht
F19 15 Linker dimlicht;

Rechter dimlicht.
F20 15 Linker grootlicht;

Rechter grootlicht.
F21 10 Voeding van de terugkeer sensor naar de graafstand;

LSS elektromagnetische klep;

Elektromagnetische klep van de drijver van de laderarm;

Elektromagnetische klep voor terugkeer naar de graafstand;

Richtingaanwijzer.
F22 7,5 Elektromagnetische vergrendelingsklep van de servo controle;

EC voedingsklep;

PPC voeding.
F23 10 Controle-eenheid
F24 7,5 Voeding van de richtingaanwijzers
F25 10 Relais van de ontkoppeling;

Elektromagnetische klep voor vooruit;

Elektromagnetische klep voor achteruit;

Achteruitrijalarm
Relais
K1 Veiligheidseenheid (voor herstart)
K2 Richtingaanwijzers
K3 Relais van de dimlichten
K4 Relais van de grootlichten
K5 Voor relais hom
K6 Achteruitrij relais voor de graafstand
K7 Licht stop relais
K8 Start relais
K9 Vooruit relais
K10 Achteruit relais
K11 Voeding relais van de richtingaanwijzers (ontkoppeling)
Komatsu WV03S-5 – schema van de zekering
Nr Amperes [A] Beschrijving

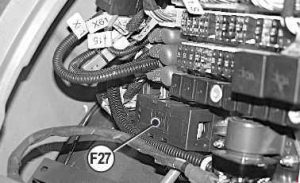

F27 175 Algemene zekering van het systeem;

Ontstekingssleutel;

Start relais;

Toestemming voor voorverwarming;

Voeding van de verwarming.
Komatsu WV03S-5 – schema van de zekering
Nr Beschrijving

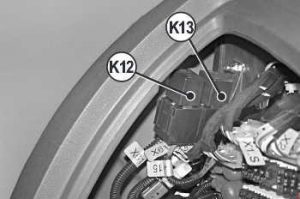

K12 Relais van de machinefuncties
K13 Start relais
Komatsu WV03S-5 – schema van de zekering
Nr Beschrijving

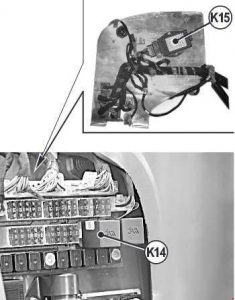

K14 Relais van de gloeibougies
K15 Multifunctionele eenheid
Komatsu WV03S-5 – schema van de zekering
Nr Amperes [A] Beschrijving
1 20 Voeding van de 1e en 2e snelheid van de ventilator
2 40 Voeding van de rd ventilator
3 7,5 Airconditioningcompressor
Komatsu WV03S-5 – schema van de zekering
Nr Beschrijving
4 Relais van de snelheid van de rd ventilator
5 Algemeen verwarmingsrelais
6 Relais van de airconditioningcompressor
