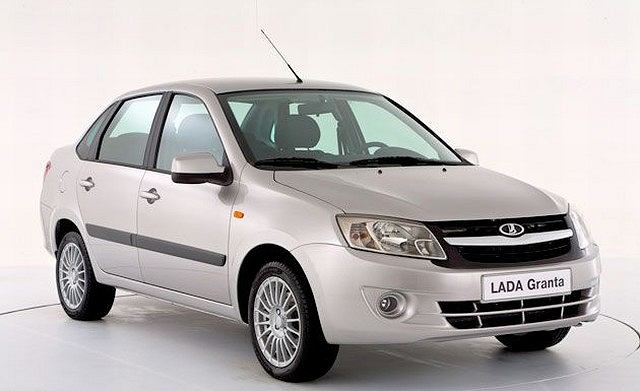

Lada Granta (2011-2021) – zekeringdoos

Jeroen van Vliet

Lada Granta – schema van de zekering

Productiejaar: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021.

Zekering sigarettenaansteker (voedingsaansluiting) in de Lada Granta is een zekering van 20, 25 of 27 (15A) in het zekeringpaneel in het interieur.



Interieur

Het hoofd zekering- en relaispaneel bevindt zich in het interieur, onder het dashboard aan de bestuurderszijde.



Type 1

F1 15A Motor elektronische controle-eenheid;

Elektrisch relais van de koeling ventilator;

Brandstofinjectoren.
F2 30A Elektrische ramen
F3 Alarm 15A
F4 20A Voorruitwissers;

Airbag.
F5 Relais 15A (terminal 15)
F6 7.5A Achteruitrijlichten
F7 7,5A Motor elektronische controle-eenheid
F8 25A Verwarmde achterruit
F9 5A Zijlichten rechts
F10 5A Zijlichten links
F11 5A Achteruitrijlicht
F12 7,5A Dimlicht, rechter projector
F13 7,5A Dimlicht, linker projector
F14 10A Grootlicht, rechter projector
F15 10A Grootlicht, linker projector
F 16 10A Rechter mistlamp
F17 10A Linker mistlamp
F18 20A Verwarmde voorstoelen;

Sigarettenaansteker.
F19 10A ABS
F20 15A Claxon, sigarettenaansteker;

Kofferbakvergrendeling;

Diagnose-aansluiting.
F21 15A Brandstofpomp;

Zekering van de brandstofpomp.
F22 15A Afstandsbediening voor centrale vergrendeling
F23 10A Dagrijverlichting
F24 Airconditioning 7,5 A
F25 10A Interieurverlichting;

Remlichten.
F26 25A ABS
F27 Reserver
F28 Reserver
F29 Reserver
F30 Reserver
F31 50A Verwarmde ruit
F32 30A Elektrisch stuurbekrachtiging;

Airconditioning (zekering airconditioning).



Relais

K1 Relais van de elektrische koeling ventilatoren van de radiator
K2 Relais van de elektrische koeling ventilatoren van de radiator
K3 Extra relais van de startmotor
K4 Relais van de ontstekingsschakelaar
K5 Alarm relais
K6 Relais van de verwarmde stoelen;

Relais van de ruitenwisser.
K7 Relais van de grootlichten
K8 Relais van de claxon
K9 Relais van de dimlichten
K10 Relais van de verwarmde achterruit en de buitenspiegels
K11 Hoofd relais ECM
K12 Relais van de brandstofpomp
K13 Relais van de achteruitrijlichten
K14 Relais van de elektrische koeling ventilatoren van de radiator
K15 Verwarmd relais van de voorruit
K16 Verwarmd relais van de voorruit
K17 Relais van de compressor koppeling van de airconditioning

Type 2

Beschermde componenten

F1 15A Ontstekingsspoelen, injectoren, ECM
F2 30A Normaal, Lux:

Centrale elektronica van de carrosserie;

Deurmodule bestuurder;

Standaard:

Dagrijverlichting.
F3 Alarm 10A
F4 15A Airbag controller
F5 7,5A Terminal 15 apparaten
F6 7,5A Achteruitrijlicht;

Automatische transmissie controller (Norm, Lux).
F7 7,5A Tank ontluchtingsklep;

Massastroom sensor;

Druksensor;

Fase sensor;

Zuurstofconcentratie sensoren.
F8 7,5A Verwarmde achterruit
F9 5A Zijlichten rechts
F10 5A Zijlichten;

Verlichting instrumenten en sleutels;

Kentekenverlichting;

Kofferbakverlichting;

Verlichting van het dashboard.
F11 5A Achteruitrijlicht
F12 10A Dimlicht, rechter projector, elektrische corrector van de rechter projector;
F13 10A Dimlicht, linker projector, elektrische corrector van de linker projector;
F14 15A Sigarettenaansteker in de kofferbak
F15 10A Achterruitreiniger, Achterruit sproeier
F 16 5A Normaal, Lux:

Deurmodule bestuurder;

Standaard:

Gereserveerd.
F17 Reserver
F18 Reserver
F19 20A Standaard:

Deurvergrendeling;

Normaal, Lux:

Reserver.
F20 Reserver
F21 10A Grootlicht, rechter projector
F22 10A Grootlicht, linker projector
F23 10A Normaal, Lux:

Rechter mistlamp;

Standaard:

Reserver.
F24 10A Normaal, Lux:

Linker mistlamp;

Standaard:

Reserver.
F25 15A Verwarmde voorstoelen
F26 ABS controle-eenheid 5A
F27 Sigarettenaansteker 15A
F28 15A Brandstofpomp
F29 20A Centrale elektronische carrosserie eenheid (Normaal, Lux);

Voorruitwissers, voorruit sproeier.
F30 10A DHO
F31 7,5 A Normaal, Standaard:

Koppeling van de airconditioningcompressor;

Airconditioning controller;

Standaard:

Gereseveerd.
F32 7,5A Remlicht;

Interieurverlichting.
F33 ABS controle-eenheid 25A
F34 5A Set van indicatoren;

Diagnose-aansluiting.
F35 10A Normaal, Lux:

Centrale elektronische carrosserie eenheid;

Standaard:

Reserver.
F36 10A Geluidssignaal
F37 10A Multimediasysteem
F38 Reserver
F39 Reserver
F40 Reserver
F41 Reserver
F42 30A Standaard:

Elektrische ramen;

Normaal, Lux:

Reserver.
F43 50A Normaal, Lux:

AMT controller;

Standaard:

Reserver.
F44 30A Elektrische verwarmingsventilator;

Automatische klimaatregeling controller (Normaal, Lux).
F45 25A Verwarmde achterruit
F46 Reserver



Details van de zekeringaanduiding voor de modellen van 2019

F1 15A Relais van de elektrische radiator ventilator op lage snelheid K18 (in de versie met airconditioning);

Relais van de elektrische radiator ventilator op hoge snelheid K4;

Relais van de koppeling van de airconditioningcompressor K10 (in de versie met airconditioning).
15A Motor management systeem controller
15A Cilinderinjectoren, ontstekingsspoelen 2 × 2 (voor 8-klep motoren);

Ontstekingsspoelen (voor 16-klep motoren).
F2 7,5A Gasklephuis klep (voor 16-klep motor 21127);

Ontluchtingsklep van de absorber.
7,5А Zuurstofsensoren, fase sensor (voor 16-klep motor);

Massastroom sensor (voor 8-klep motor of 16-klep motor 21126).
Schakelaar 7,5А AMT (in de versie met AMT controller)
7.5А Controle-eenheid van het bandenspanning monitoringssysteem (klasse 30) (RESERVER)
F3 5A Antiblokkeersysteem controller/stabiliteitscontroller
F4 15A Airbag controller
F5 7,5A Relais van de startmotor K2;

Automatische transmissie controller;

Relais van de ontstekingsschakelaar K1.
7,5А Relais van de verwarmde stoelen K13 (optie);

Relais van de verwarmde achterruit KB;

Relais van de verwarmde voorruit K14 (optie).
7,5A Relais van de brandstofpomp K12
7,5A Controle-eenheid van de elektrisch verwarmde voorruit
7.5A Motor management systeem controller
7,5A Audiocomplex;
Elektrisch stuurbekrachtiging controller;
Ruitenwisser schakelaar;
Centrale elektronische carrosserie (optie);
ERA-GLONASS terminal blokkering;
Koppeling pedaal schakelaar (voor handgeschakelde transmissie);
Rempedaal schakelaar; Set van indicatoren;
Deurvergrendeling systeem controller (optie);

Bestuurdersdeur vergrendeling schakelaar;
Airconditioning schakelaar (optie);
Automatische transmissie snelheid sensor (optie);
Automatische transmissie modus schakelaar (optie);
AMT controller (optie);
Controle-eenheid van het bandenspanning monitoringssysteem (RESERVER).
F6 5A Verwarmde spiegels
F7 10A Grootlicht, rechterzijde
F8 Grootlicht, linkerzijde 10A
F9 5A Zijlichten rechts
F10 5A Zijverlichting links,
5A Kentekenlampen;

Kofferbakverlichting (optioneel).
5A Verlichting instrumenten en sleutels
F11 5A Achteruitrijlicht
F12 10A Dimlicht, rechterzijde
F13 10A Dimlicht, linkerzijde
F14 20A Centrale elektronische carrosserie eenheid
20A Ruitenwisser van de achterruit (optie);

Sproeier voor de ruit;

Ruitenwisser van de voorruit.
20A Schakelaar van de ruitenwisser op de stuurkolom
F15 10A Ruitenwisser van de achterruit;

Sproeier voor de achterruit.
F 16 7,5 A Richtingaanwijzers;

Achteruitrijlicht;

Parkeersysteem controller (optie).
F17 5A Controle-eenheid van het deurvergrendelingssysteem
F18 Schakelaar van de kofferbakvergrendeling actuator 5/15/20A;

Relais van de kofferbakvergrendeling actuator;

Kofferbakverlichting;

Controle-eenheid van het deurvergrendelingssysteem.
F19 Reserver
F20 Reserver
F21 15A Motor van de brandstofpomp
F22 7,5A Remlichtschakelaar;

Remlichten;

Extra remlicht.
7,5A Antiblokkeersysteem controller;

Stabiliteitscontrolesysteem (ABS / ESP);

AMT controller (optie).
F23 5A Set van indicatoren
Diagnose-aansluiting 5A
F24 10A Relais van de claxon K8
10A Geluidssignaal
F25 15A Insteek voor het aansluiten van extra apparaten in het interieur;

Sigarettenaansteker.
F26 Audiocomplex 10A
10A Relais van de ontstekingsschakelaar K1
F27 10A Rechter mistlamp
F28 10A Linker mistlamp
F29 15A Verwarmde voorstoelen
F30 10A Dagrijverlichting
F31 10A Centrale elektronische carrosserie: richtingaanwijzers; voeding van de centrale elektronische carrosserie; dagrijverlichting
F32 30A Centrale elektronische carrosserie: elektrische ramen; deur- en kofferbakvergrendelingen; regensensor; verlichting van het dashboard; kofferbaklamp; interieurverlichting;
F33 5A Deurmodule bestuurder
F34 7,5А Koppeling van de airconditioningcompressor (in de versie met airconditioning of klimaatregeling)
7,5 A Controller voor de automatische regeling van het verwarmingssysteem
F35 15A Automatische transmissie controller
15A Aandrijving van de automatische transmissie controle
F36 15A Alarm: relais K15; relais K16
F37 Schakelaar van de kofferbakvergrendeling actuator 5/15/25A;

Relais van de kofferbakvergrendeling actuator;

Kofferbakverlichting;

Controle-eenheid van het deurvergrendelingssysteem.
F38 10A Dagrijverlichting
F39 15A Insteek voor het aansluiten van extra apparaten in de kofferbak (optie)
F40 10A Voor de verlichting van de aanhangwagen aansluiting
F41 50A Verwarmde voorruit
F42 30A Verwarmde buitenspiegels
30A Verwarmde achterruit
F43 Controle-eenheid 50A Т
F44 30A Elektrische verwarmingsventilator (optie)
30A Automatische klimaatregeling controller (optie)
F45 30A Elektrische ramen in de voorportieren
30A Controle van de buitenspiegels (optie)
F46 Reserver



Relais

К1 Relais van de ontstekingsschakelaar
K2 Extra relais van de startmotor
KZ Relais van de ruitenwisser van de voorruit;

Automatisch start relais (optie).
K4 Relais van de maximale snelheid van de radiator ventilator
K5 Rotatie en alarm relais;

Relais K15A (automatische start) (optie).
KB Verwarmd relais van de achterruit;

Relais van de elektrische ruit.
K7 Relais van de grootlichten
К8 Relais van de claxon
K9 Relais van de dimlichten
K10 Relais van de koppeling van de airconditioningcompressor (versie met airconditioning)
K11 Hoofd relais ECM
К12 Relais van de brandstofpomp
К13 Relais van de verwarmde stoelen (optie)
K14 Verwarmd relais van de voorruit (optie)
К15 Relais voor het inschakelen van de achteruitrijlichten
К16 Relais van de airconditioning
К17 Relais van de radiator ventilator in automatische startmodus
K18 Relais van de elektrische radiator ventilator op lage snelheid

Motorcompartiment

Het paneel bevindt zich naast de accu.

Beschrijving

Type 1

  1. 30A Dimlicht of hoofd relais, circuits beschermd door de zekeringen F1 en F21 van de montageblok in het interieur 50A Verwarmde voorruit;
  2. Generator 60A;
  3. Generator 60A;
  4. 30 / 40A Verwarmingsventilator;
  5. 50A Elektromechanische stuurbekrachtiging;
  6. 60A ABS blok.

Type 2

  1. Generator 60A;
  2. Generator 60A;
  3. 30/40A Radiator ventilator;
  4. 40A ABS/ESP;
  5. 25A ABS/ESP;
  6. Controller van de elektrische stuurbekrachtiging 50A.

Type 3

  1. 30A Dimlicht of hoofd relais, circuits beschermd door de zekeringen F1 en F21 van de montageblok in het interieur;
  2. Generator 60A;
  3. Generator 60A;
  4. Verwarmingsventilator 30A (subsidie voor de zekering van de kachel);
  5. 50A Elektrische stuurbekrachtiging.
