Nissan Murano (2002-2007) – zekeringdoos

Nissan Murano (2002-2007) – schema van de zekeringen

Productiejaar: 2002, 2003, 2004, 2005, 2006, 2007.

Sigarettenaansteker (voedingsaansluiting) in de Nissan Murano (2002-2007) is de zekering 5 in de zekeringkast.

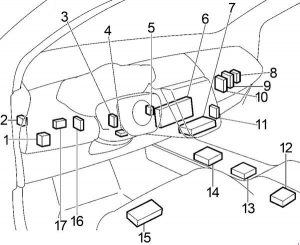

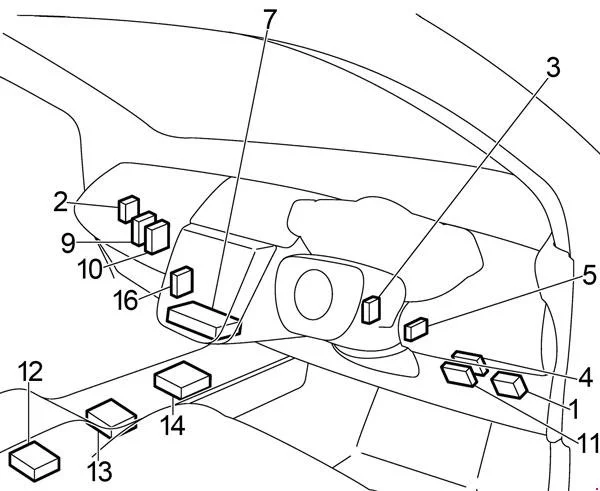

Interieur

LHD

RHD

1. Zekeringkast
2. 4WD controle-eenheid
3. Carrosserie controle-module (BCM)
4. Versnellingsbak vergrendelingscontrole-eenheid
5. Nissan anti-diefstal immobilizer systeem (NATS IMMU)
6. Bedieningspaneel display (met navigatiesysteem)
7. Geïntegreerde airconditioning meter en versterker
8. Controle-eenheid bandenspanning waarschuwing
9. Versnellingsbak controle-module (TCM)
10. Motor controle-module (ECM)
11. Afstandsbediening toegang zonder sleutel controle-eenheid
12. Diagnose sensor module airbags
13. Overdrachtsmodule
14. Navigatie controle-eenheid
15. Bestuurders controle-eenheid
16. Tijd controle-eenheid
17. Automatische trekhaak positionering controle-eenheid

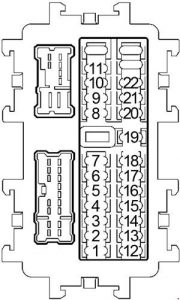

Zekeringkast interieur

Nr	Ampère [A]	Beschrijving
1	10	Hoofdvoedingscircuit en aarding, functie van het brandstofinjectiesysteem, injector, Nissan anti-diefstal systeem, elektrische ramen, zonnedak, achterruitontdooiing, automatische stuurpositionering, koplampen, controle systeem koplamppositie, dagrijverlichting, gecombineerde schakelaar, richtingaanwijzers en waarschuwingslichten, parkeerlichten, registratieverlichting, achterlichten, mistlampen voor, mistlamp achter, interieurverlichting, verlichting, waarschuwingsbel, voorruitwisser en sproeier, achterruitwisser en sproeier, koplampreiniger, afstandsbediening zonder sleutel, voertuiginformatie en geïntegreerd schakelsysteem, navigatiesysteem
2	–	–
3	–	–
4	–	–
5	15	Sigarettenaansteker
6	10	Anti-diefstal waarschuwingssysteem (voorbedraad), achterruitontdooiing, automatische trekhaak positionering, airconditioning, koplampen, dagrijverlichting, controle systeem koplamppositie, richtingaanwijzers en waarschuwingslamp, gecombineerde schakelaar, parkeerlichten, registratieverlichting, achterlichten, mistlamp achter, verlichting, koplampreiniger, audiosysteem, navigatiesysteem, bandenspanning waarschuwing systeem, voertuigveiligheidssysteem, afstandsbediening zonder sleutel, elektrische ramen, elektrisch verstelbare spiegels, mistlampen voor, voertuiginformatie en geïntegreerd schakelsysteem, audiovisuele communicatielijn
7	15	Voedingsaansluiting
8	10	Achterruitontdooiing
9	10	Automatische stuurpositionering
10	15	Airconditioning, snelheidsmeter, toerenmeter, temperatuur en brandstofindicatoren
11	15	Airconditioning, snelheidsmeter, toerenmeter, temperatuur en brandstofindicatoren
12	10	Automatische remschakelaar (ASCD), Mil en Data Link connectors, handmatige modus schakelaar, niet-detecteerbare elementen, CVT versnellingsbak vergrendelingssysteem, 4WD controle systeem, ESP / TCS / ABS / VDC controle systeem, elektrische deurvergrendeling, afstandsbediening zonder sleutel, achterruitontdooiing, verwarmde stoel, controle systeem koplamppositionering, airconditioning, snelheidsmeter, toerenmeter, temperatuur en brandstofindicatoren, richtingaanwijzers en waarschuwingslamp, waarschuwingslampen, CVT indicatorlamp, waarschuwingsbel, navigatiesysteem, telefoon (voorbedraad), temperatuur sensor brandstoftank, tweede positie schakelaar, bandenspanning waarschuwing systeem, verstelbare pedalen systeem, audio, audiovisuele communicatielijn, voertuiginformatie en geïntegreerd schakelsysteem
13	10	Extra beveiligingssysteem
14	10	Automatische snelheidscontrole apparaat indicator (ASCD), Mil en Data Link connectors, handmatige modus schakelaar, niet-detecteerbare elementen, 4WD controle systeem, ESP / TCS / ABS / VSC controle systeem, extra limiter systeem, binnen spiegel (automatische achteruitkijkspiegel), laad systeem, koplampen, dagrijverlichting, richtingaanwijzers en waarschuwingslamp, achteruitrijlamp, mistlamp achter, verlichting, snelheidsmeter, toerenmeter, temperatuur en brandstofindicatoren, waarschuwingslampen, navigatiesysteem, CVT controle lamp, waarschuwingssignaal, tweede positie schakelaar
15	15	Verwarmde zuurstofsensor, lucht-brandstofverhouding sensor, functie van het brandstofinjectiesysteem
16	–	–
17	15	Voedingsaansluiting
18	10	Anti-diefstal waarschuwingssysteem (voorbedraad), interieurverlichting, verlichting interieurruimte
19	10	Motorsteun, Mil en Data Link connectors, handmatige modus schakelaar, niet-detecteerbare elementen, 4WD controle systeem, ESP / TCS / ABS controle systeem, elektrische deurvergrendeling, afstandsbediening zonder sleutel, achterruitontdooiing, airconditioning, richtingaanwijzers, waarschuwingslamp, achterruitontdooiing, waarschuwingslampen, CVT indicatorlamp, waarschuwingsbel, temperatuur sensor brandstoftank, tweede positie schakelaar, bandenspanning waarschuwing systeem, VDC systeem, universele zender-ontvanger Homelink, binnen spiegel (automatische achteruitkijkspiegel), navigatiesysteem, voertuiginformatie en geïntegreerd schakelsysteem, audiovisuele communicatielijn
20	10	Stoplicht, remschakelaar, automatische snelheidscontrole remschakelaar (ASCD), niet-detecteerbare elementen, CVT versnellingsbak vergrendelingssysteem, ESP / TCS / ABS / VDC controle systeem
21	10	Automatische snelheidscontrole apparaat indicator (ASCD), Mil en Data Link connectors, handmatige modus schakelaar, niet-detecteerbare elementen, voeding, 4WD controle systeem, CVT versnellingsbak vergrendelingssysteem, ESP / TCS / ABS / VDC controle systeem, deurvergrendeling, anti-diefstal waarschuwingssysteem (voorbedraad), Nissan anti-diefstal systeem, automatische stuurpositionering, koplampen, dagrijverlichting, richtingaanwijzers en waarschuwingslamp, mistlamp achter, interieurverlichting, verlichting, snelheidsmeter, toerenmeter, temperatuur, en brandstofindicatoren, waarschuwingslampen, CVT controle lamp, waarschuwingsbel, tweede positie schakelaar, bandenspanning waarschuwing systeem, afstandsbediening zonder sleutel, voertuigveiligheidssysteem, verstelbare pedalen systeem
22	10	Elektrische deurvergrendeling
S	–	Reserve zekeringen

Nr	Relais
R1	Duchesse
R2	Accessoire

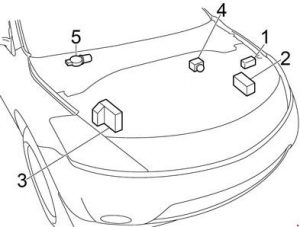

Motorruimte

1. Zekeringblokken
2. Zekeringkast nr. 2
3. Zekeringkast nr. 1 (IPDM E / R)
4. ABS actuator en elektrische eenheid
5. Voorruitwisser motor

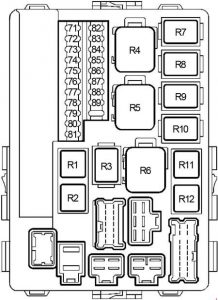

Zekeringkast motorruimte (type 1)

Nr	Ampère [A]	Beschrijving
71	10	Versnellingsbak controle-module, extra snelheidssensor CVT (toerentalsensor)
72	15	Relais mistlampen voor
73	15	IPDM E / R
74	30	Relais voorruitwisser voor
75	10	Relais achterlichten
76	15	Relais koplamp controle motor
77	20	Relais achterruitontdooiing
78	20	Relais achterruitontdooiing
79	10	Relais airconditioning
80	10	Relais voorruitwisser voor
81	15	Relais brandstofpomp
82	15	Relais ECM
83	15	Rechter koplamp (dimlichten), automatisch verlichtingssysteem, voertuigveiligheidssysteem
84	15	Linker koplamp (dimlichten), automatisch verlichtingssysteem, voertuigveiligheidssysteem
85	10	Linker koplamp (grootlicht), automatisch verlichtingssysteem, voertuigveiligheidssysteem
86	10	Rechter koplamp (grootlicht), automatisch verlichtingssysteem, voertuigveiligheidssysteem
87	10	Voorruitwisser en sproeier, achterruitwisser en sproeier
88	10	AWD-systeem, antiblokkeersysteem, voertuig dynamisch controle systeem
89	10	–

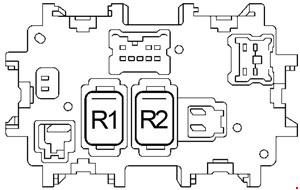

Relais
R1	Brandstofpomp
R2	Airconditioning

Zekeringkast motorruimte (type 2)

Nr	Ampère [A]	Beschrijving
71	10	Parkeerlichten, registratieverlichting, achterlichten, controle systeem koplamppositionering, verlichting
72	10	Rechter koplamp (grootlicht), dagrijverlichtingssysteem
73	30	Relais voorruitwisser voor
74	10	Linker koplamp (grootlicht), dagrijverlichtingssysteem
75	20	Relais achterruitontdooiing
76	15	Rechter koplamp (dimlichten), dagrijverlichtingssysteem
77	15	Relais ECM, reserve voeding ECM, Nissan anti-diefstal systeem
78	15	Relais dagrijverlichting
79	10	Relais airconditioning
80	20	Relais achterruitontdooiing
81	15	Relais brandstofpomp
82	10	4WD controle systeem, ESP / TCS / ABS controle systeem
83	10	Versnellingsbak controle-module, extra snelheidssensor CVT (toerentalsensor)
84	10	Voorruitwisser en sproeier, achterruitwisser en sproeier
85	15	–
86	15	Linker koplamp (dimlichten), dagrijverlichtingssysteem
87	15	Relais koplamp controle motor
88	15	Relais mistlampen voor
89	10	–
Relais
R1	Motor controle-module
R2	Hoogstraal
R3	Laagstraal
R4	Starter
R5	Ontsteking
R6	Koelventilator (nr. 3)
R7	Koelventilator (nr. 1)
R8	Koelventilator (nr. 2)
R9	Koplamp controle motor
R10	Brandstofpomp
R11	Mistlamp voor

Zekeringkast motorruimte nr. 2

Nr	Ampère [A]	Beschrijving
31	10	ECM voeding voor backup
32	10	Claxon, afstandsbediening zonder sleutel, voertuigveiligheidssysteem
33	10	Laadsysteem
34	30	Parkeerlichten, registratieverlichting, achterlichten
35	10	Achterdeuren openen
36	15	Verwarmde stoel
37	10	4WD controle systeem
38	15	Audio, navigatiesysteem, telefoon (voorbedraad), achterruitontdooiing, voertuiginformatie en geïntegreerd schakelsysteem, audiovisuele communicatielijn
fa	50	Elektrische deurvergrendeling, afstandsbediening zonder sleutel voor deuren, achterdeuren openen mechanisme, anti-diefstal waarschuwingssysteem (voorbedraad), elektrische ramen, achterruitontdooiing, zonnedak, automatische trekhaak positionering, elektrische stoel, koplampen, dagrijverlichting, controle systeem koplamppositionering, waarschuwingslamp en bel, gecombineerde schakelaar, parkeerlichten, registratieverlichting, achterlichten, mistlamp achter, interieurverlichting, verlichting, waarschuwingsbel, voorruitwisser en sproeier, achterruitwisser en sproeier, koplampreiniger, bandenspanning waarschuwing systeem, voertuigveiligheidssysteem, Nissan anti-diefstal systeem, elektrisch aangedreven buitenspiegel, verstelbare pedalen systeem, mistlamp voor, voertuiginformatie en geïntegreerd schakelsysteem, navigatiesysteem
sol	30	Systeem voor het voorkomen van wielblokkering
H.	30	ESP / TCS / ABS controle systeem
ja	40	Koplampreiniger
jot	50	ESP / TCS / ABS controle systeem
K.	40	Koelventilator controle
L	40	Koelventilator controle
M	40	Ontsteking
Relais
R1	Claxon relais
R2	Koplamp sproeier

Zekeringblokken

Nr	Ampère [A]	Beschrijving
A	120	Laadsysteem, zekeringen “B”, “C”
B	100	“31”, “32”, “33”, “34”, “35”, “36”, “37”, “38”, “F”, “G”, “H”, “I”, “J” zekeringen, “K”, “L”, “M”
C	80	Type 1:  Hoog niveau koplamp relais (zekeringen “85”, “86”), laag niveau koplamp relais (zekeringen “83”, “84”), “72”, “74”, “75”, “76”, “77”, “79” zekeringen Type 2:  hoog niveau koplamp relais (zekeringen “72”, “74”), laag niveau koplamp relais (zekeringen “76”, “86”), “71”, “73”, “75”, “87” zekeringen
