Peugeot 206+ (2009-2012) – zekeringdoos

Peugeot 206+ (2009-2012) – zekeringenschema

Productiejaar: 2009, 2010, 2011, 2012

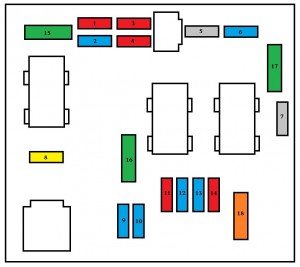

Zekeringenkast in de motorruimte

OF

Zekering	Intensiteit [A]	Functie
MF1	20/50	Motorventilator zonder / met airconditioning
MF2	20/30	ABS / ESP
MF3	20/30	ABS / ESP
MF4	70	Voeding BSI
MF5	70	Voeding BSI
MF6	–	Vrij
MF7	30	Voeding ontsteking
MF8	–	Vrij
* “Maxi” zekeringen met “extra bescherming van elektrische circuits.”

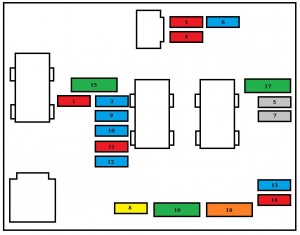

Zekeringen	Stroom [A]	Functies
1	10	Verwarmingsmodule (Diesel) – Water sensor in diesel – Achteruitrijlicht relais – Voertuigsnelheid sensor – Luchtstroommeter (Diesel)
2	15	Brandstofklep – Brandstofpomp
3	10	ABS motorcomputer
4	10	Motorcomputer
5	–	Vrij
6	15	Voorste mistlampen
7	–	Vrij
8	20	Motorventilator relais – Motorcomputer – Diesel injectiepomp – Brandstofdrukregelaar – Motor klep
9	15	Linker dimlicht
10	15	Rechter dimlicht
11	10	Linker grootlicht
12	15	Rechter grootlicht
13	15	Toeter
14	10	Voorste ruitensproeiers
15	30	Throttle heater module – Diesel injectiepomp – Lambda sonde – Motorcomputer – Luchtstroommeter – Ontstekingsspoel – Motor bestuurlijke klep – Brandstof verwarming – Injectoren
16	30	Luchtpomp relais
17	30	Wisser snelheden hoog en laag
18	40	Airconditioning ventilator

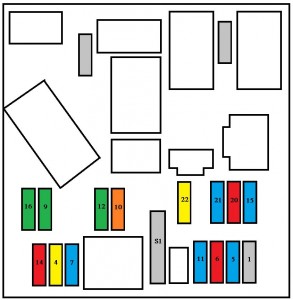

Zekeringenkast in het dashboard

Zekeringen	Intensiteit [A]	Functies
1	–	Vrij
4	20	Elektrisch – Bagageruimtelicht – Radio – Stuurwiel schakelaars – Trekhaak
5	–	Vrij
6	10	Koelvloeistof niveau – Radio
7	15	Rijschooluitrusting – Alarm
9	–	Vrij
10	40	Ontdooiing voorruit
11	15	Ruitensproeier voorruit
12	30	Verwarming voorruiten
14	10	Motormodule – Airbag – Stuurwiel schakelaars – Regen sensor
15	15	Dashboard indicatoren – Multifunctioneel scherm – Airconditioning – Radio
16	30	Slot / ontgrendelingslijn deuren en bagageruimte
20	10	Rechter stoplicht
21	15	Linker stoplicht – derde stoplicht
22	30	Voorste plafondlamp – 12 V aansluiting
S1	Overgang	PARC koppeling
