Peugeot Partner III (2018-2022) – zekeringdoos

In dit artikel vind je de schema’s van de zekeringkast van de Peugeot Partner III (2018–2022), krijg je informatie over de locatie van de zekeringpanelen binnen het voertuig en leer je de toewijzing van elke zekering (zekeringlay-out).

Schema van zekeringen en relais – Peugeot Partner III

Betreft voertuigen geproduceerd in de jaren:

2018, 2019, 2020, 2021, 2022.

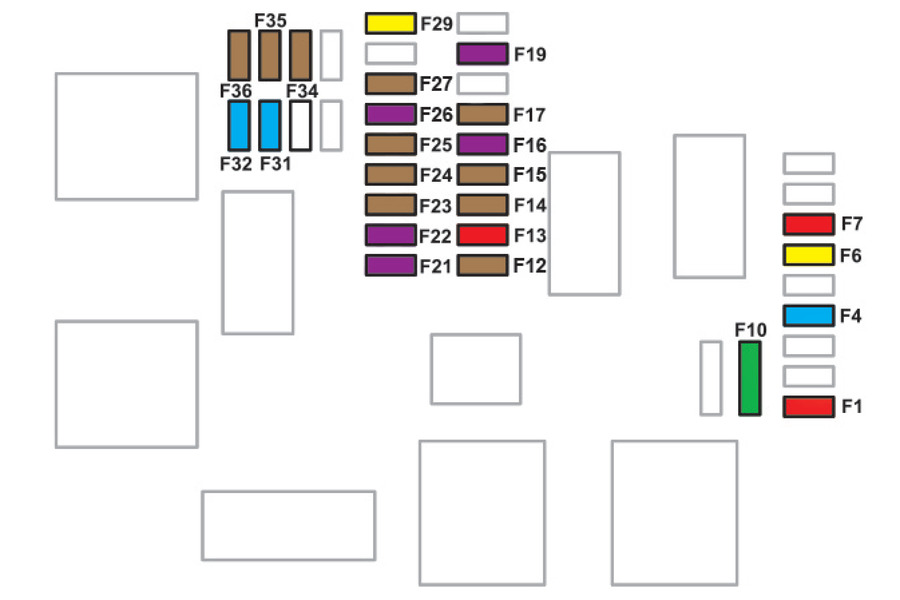

Zekeringen in het dashboard

De zekeringkast bevindt zich onderaan het dashboard (links).

De hieronder beschreven zekeringen variëren afhankelijk van de uitrusting van de auto.

Nummer	Ampère [A]	Beschrijving
F1	10	Draadloze smartphone oplader; Electrochrome achteruitkijkspiegel.
F4	15	Toeter.
F6	20	Ruitensproeierpomp.
F7	10	Aansluiting 12 V (achter).
F10	30	Elektronische beveiligingsmodule voor het openen van de deuren van binnenuit.
F13	10	Bedieningselementen voor telematicasystemen en de radio.
F14	5	Alarm; Overbelastingsindicator; Geavanceerde telematicamodule.
F19	3	Trekhaakmodule.
F22	3	Scherm van het Surround Rear Vision-systeem.
F23	5	Basismodule van de trekhaak.
F27	5	Bijverwarming.
F29	20	Radio; Touchscreen.
F32	15	Aansluiting 12 V (voor).
F34	5	Bedieningselementen voor de spiegels.
F36	5	USB-aansluiting.

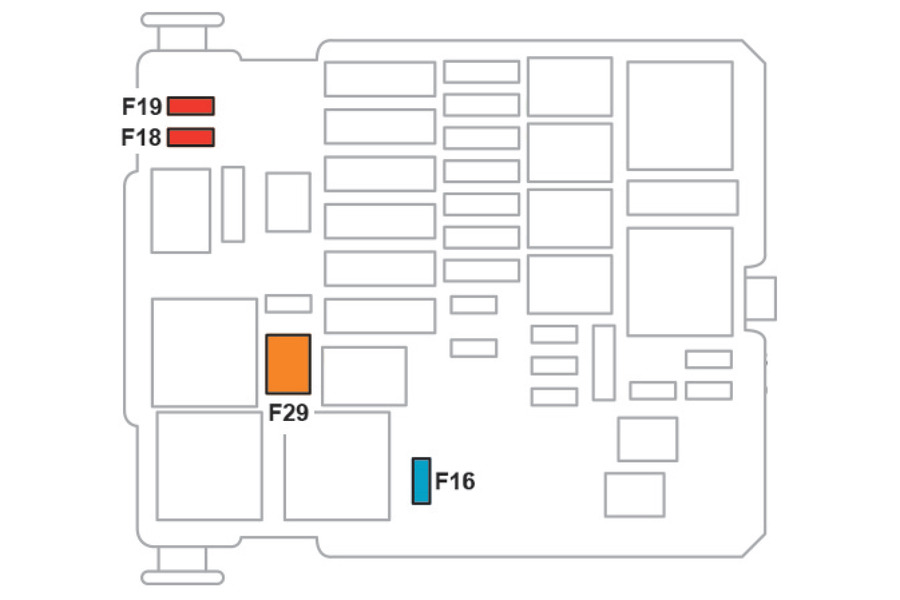

Zekeringen in de motorruimte

De zekeringkast bevindt zich in de motorruimte, dicht bij de accu.

Toegang tot de zekeringen

• Ontgrendel twee haken A.
• Verwijder het deksel.
• Vervang de zekering.
• Sluit na vervanging het deksel zorgvuldig, en vergrendel vervolgens de twee haken A om de zekeringkast goed af te sluiten.

Nummer	Ampère [A]	Beschrijving
F16	15	Voorste mistlamp.
F18	10	Rechter grootlicht.
F19	10	Linker grootlicht.
F29	40	Voorruitwissers.
