Renault Kangoo II (2007-2020) – zekeringdoos

In dit artikel vind je de schema’s van de zekeringkast van de Renault Kangoo II (2007–2020), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringindeling).

Renault Kangoo II (2007-2020) – schema van de zekeringkast

Productiejaar: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020.

Motorcompartiment

Passagierscompartiment

Gelegen achter het paneel aan de linkerkant van het stuur (verwijder paneel A).

2012 (+ ZE 2012), 2013, 2014

Toewijzing van de zekeringen (2012, 2013, 2014)

Symbool	Beschrijving
	Interieurverlichting; Elektrische buitenspiegels; Regen- en lichtsensor; Verwarming; Airconditioning.
	Claxon
	Achteruitrijverlichting; Noodverlichting.
	Elektrische ramen
	Verwarmde stoelen
	Ruitensproeier achter
	Koelventilator van het passagierscompartiment
	Extra uitrusting
	Remlichten
	Radio; Display; Verwarming; Airconditioning; Verwarmde stoelen.
	Dashboard
	Sigarettenaansteker; Accessoire aansluiting.
	Radio; Navigatiesysteem; Display; Alarm.
	Verwarming van de buitenspiegels
	Voor- en achterruitverwarming
	Centrale vergrendeling
	ABS

2016, 2017, 2018, 2019

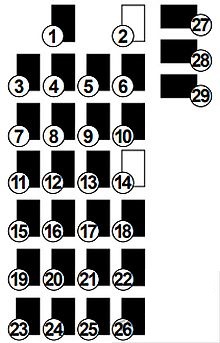

Toewijzing van de zekeringen (2016, 2017, 2018)

Nr	Beschrijving
1	Brandstofpomp
2	Niet gebruikt
3	Koelventilator van de motor van het passagierscompartiment
4	Koelventilator van de motor van het passagierscompartiment
5	Ruitensproeier achter
6	Claxon; Diagnose aansluiting.
7	Verwarmde stoelen
8	Elektrische achterramen
9	ECU van het passagierscompartiment
10	Ruitenwissers voor
11	Remlichten
12	Eenheid van het passagierscompartiment; ABS; ESP.
13	Elektrische ramen; Kinderslot; Verwarming; Airconditioning; ECO-modus.
14	Niet gebruikt
15	Startmotor
16	Remlichten; Extra uitrusting; Navigatie; ABS; ESP; Kofferbakverlichting; Waarschuwingslampje bandenspanning; Interieurverlichting; Regen- en lichtsensor.
17	Radio; Navigatiesysteem; Display; Alarm.
18	Extra uitrusting
19	Verwarmde buitenspiegels
20	Noodverlichting; Achteruitrijverlichting.
21	Centrale vergrendeling van de openingen
22	Instrumentenpaneel
23	Aansluiting accessoires achter
24	ESC; Radio; Verwarming; Airconditioning; Verwarmde stoelen; Remlichten.
25	Aansluiting accessoires voor
26	Trekhaak
27	Elektrische voorramen
28	Spiegels afstellen
29	Ontdooien van de achterruit en de achteruitkijkspiegel

Kangoo ZE 2017

Toewijzing van de zekeringen (Kangoo ZE 2017)

Nr	Beschrijving
1	Oplader voor traction batterijen
2	Besturingseenheid van de elektrische motor
3	Airconditioning; Claxon.
4	Verwarming; Remlichten; Traction batterij.
5	Ruitensproeier achter
6	Claxon; Diagnose aansluiting.
7	Verwarmde stoelen
8	Traction batterij
9	ECU van het passagierscompartiment
10	Ruitenwissers voor
11	Remlichten
12	Eenheid van het passagierscompartiment; ABS; ESP.
13	Elektrische ramen; Kinderslot; Verwarming; Airconditioning; ECO-modus.
14	Niet gebruikt
15	Startmotor
16	Remlichten; Extra uitrusting; Navigatie; ABS; ESP; Kofferbakverlichting; Interieurverlichting; Regen- en lichtsensor; Waarschuwingslampje laadstatus.
17	Radio; Navigatiesysteem; Display; Alarm.
18	Extra uitrusting
19	Verwarmde buitenspiegels
20	Noodverlichting; Achteruitrijverlichting.
21	Centrale vergrendeling van de openingen
22	Instrumentenpaneel
23	Niet gebruikt
24	ESP; Radio; Verwarming; Airconditioning; Verwarmde stoelen; Remlichten.
25	Aansluiting accessoires voor
26	Trekhaak
27	Elektrische voorramen
28	Spiegels afstellen
29	Koelventilator van de motor

Veelvoorkomende zekeringproblemen bij de Renault Kangoo II (2007–2020)

De Renault Kangoo II is geleverd in veel uitvoeringen (benzine/diesel én Kangoo Z.E.). Daardoor kunnen zekeringfuncties per bouwjaar en uitvoering verschillen. In jouw tekst staat terecht dat de info gebaseerd is op een gebruikershandleiding 2012–2018 en dat oudere voertuigen anders kunnen zijn. Dat is belangrijk, want bij een Kangoo uit 2007–2011 kan de indeling net afwijken.

De meest voorkomende storingen blijven echter hetzelfde: 12V-aansluitingen, ruitenwissers, centrale vergrendeling, radio/display, verwarming/ventilator en soms ABS/ESP-lampjes.

---

12V-aansluiting / sigarettenaansteker werkt niet

Voor de meeste mensen is dit dé nummer 1.

Volgens jouw content worden de voedingspunten beschermd door:

• zekering 23 – “Aansluiting accessoires achter”
• zekering 25 – “Aansluiting accessoires voor”

Beide zitten in de zekeringkast van het dashboard (passagierscompartiment, achter het paneel links van het stuur).

Typische oorzaken dat deze zekering doorbrandt:

• zware accessoires (compressor, koelbox, omvormer);
• slechte of goedkope USB-adapter (interne kortsluiting);
• vuil/metaal in de 12V-connector;
• extra stopcontacten die achteraf zijn aangesloten op dezelfde lijn.

Praktische tip: als de zekering meteen weer stuk gaat zodra je iets inplugt, test eerst met een andere adapter/kabel. Vaak is het niet de auto.

---

Waar zit de zekeringkast?

Je beschrijving is goed, dit kun je nog net iets “handleiding-proof” maken:

• Passagierscompartiment: achter het paneel links van het stuur (paneel A verwijderen).
• Motorcompartiment: sommige functies zitten daar, maar omdat de toegankelijkheid beperkt is, wordt vervangen vaak aangeraden via een dealer/werkplaats.

Handig voor lezers: zet erbij dat je bij veel Kangoo’s in de cabine direct bij het paneel ook een indelingslabel vindt dat helpt om zekeringen snel terug te vinden.

---

2016–2019: snelle diagnose per klacht (op basis van jouw lijst)

Omdat jouw tabel voor 2016–2018 heel compleet is, kun je hier mooi een “wat check ik eerst?”-stukje van maken.

Ruitenwissers werken niet

• Nr. 10 – Ruitenwissers voor

Remlichten doen het niet

• Nr. 11 – Remlichten
• Nr. 16 – Remlichten (komt ook terug als “mix” met extra uitrusting/ABS/ESP etc.)

Radio, display of navigatie valt uit

• Nr. 17 – Radio / navigatie / display / alarm
• Let op: er is ook een “mix”-zekering:
  • Nr. 24 – ESC + radio + verwarming/airco + verwarmde stoelen + remlichten

Centrale vergrendeling werkt niet

• Nr. 21 – Centrale vergrendeling van de openingen

Elektrische ramen werken niet

• Nr. 27 – Elektrische voorramen
• Nr. 8 – Elektrische achterramen (als aanwezig)
• Nr. 13 – Elektrische ramen (komt terug als gecombineerde zekering met kinderslot/verwarming/airco/ECO)

Verwarming/airco/ventilator problemen

• Nr. 3 en 4 – Koelventilator van de motor van het passagierscompartiment
• Nr. 13 en 24 bevatten ook HVAC-gerelateerde functies (afhankelijk van uitvoering)

Achterruitverwarming / spiegelontdooier werkt niet

• Nr. 29 – Ontdooien van de achterruit en achteruitkijkspiegel

ABS/ESP storingen (lampjes)

• Nr. 12 – Eenheid passagierscompartiment; ABS; ESP
• en soms ook Nr. 16/24 omdat daar ABS/ESP of ESC in de beschrijving voorkomt

---

Kangoo Z.E.: belangrijkste nuance

Bij de Kangoo Z.E. 2017 blijft de indeling grotendeels vergelijkbaar, maar je ziet extra EV-specifieke circuits zoals:

• oplader traction batterij,
• besturingseenheid elektrische motor,
• traction batterij als onderdeel van de zekeringtoewijzing.

Voor je content is het slim om één duidelijke waarschuwing toe te voegen: bij Z.E.-modellen niet “blind” aan HV-gerelateerde systemen werken; houd het bij de zekeringen zoals in de cabine, en bij twijfel werkplaats.

---

Als een zekering steeds opnieuw doorbrandt

Bij de Kangoo II is dat meestal één van deze drie:

1. kortsluiting in een accessoire (bij 12V-aansluitingen),
2. vocht/oxidatie bij stekkers (vooral in bedrijfswagens),
3. een motor/ventilator die te veel stroom trekt (wissers of blower).

Aanpak:

• vervang door exact dezelfde waarde,
• koppel de verbruiker los,
• test stap voor stap.
