In dit artikel vind je de schema’s van de zekeringkast van de Toyota Auris II Hybrid (2013–2016), ontdek je waar de zekeringpanelen zich in het voertuig bevinden en krijg je gedetailleerde informatie over de toewijzing en indeling van elke zekering.

Toyota Auris II Hybrid (2013-2016) – zekering schema

Productiejaar: 2013, 2014, 2015, 2016.

Sigarettenaansteker zekering (voedingsaansluiting) in de Toyota Auris II Hybrid (2013-2016) is zekering 17 in de zekeringkast in het interieur – type A

Zekeringkast in de motorruimte

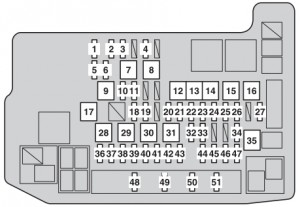

Toyota Auris II – zekeringen – motorruimte – (hybride model)
NR Amp [A]
    20 Reserve zekering
2 EFI NO. 2 10 Multi-point brandstofinjectie;

Sequentieel multi-point brandstofinjectiesysteem.
3 EFI NO. 1 10 Multi-point brandstofinjectie;

Sequentieel multi-point brandstofinjectiesysteem.
4 EFI-B 5 Multi-point brandstofinjectie;

Sequentieel multi-point brandstofinjectiesysteem.
5 SPARE 30 Reserve zekering
6 SPARE 10 Reserve zekering
7 PTC HIR NO.2 30 Airconditioningsysteem
8 PTC HIR NO.3 20 Airconditioningsysteem
9 PTC HIR NO.1 30 Airconditioningsysteem
10 ENG W/PMP 30 Koelsysteem
11 DRL 10 Dagrijverlichting
12 HTR 50 Airconditioningsysteem
13 H-LP CLN 30 Hoofdlichtreiniger
14 DEF 30 Achterruitontwaseming;

Buitenspiegelontwaseming.
15 CDS FAN 30 Elektrische koelventilator
16 RDI 40 Elektrische koelventilator
17 DC/DC 125 Hybridesysteem
18 AM2 7,5 Start systeem
19 P-CON MTR 30 P-positie controle systeem, transmissie
20 P-CON MAIN 7,5 P-positie controle systeem;

P-positie schakelaar.
21 DC/DC-S 5 Hybridesysteem
22 ETCS 10 Elektronisch gaspedaal controle systeem
23 ECU-B NO.2 10 Airconditioningsysteem;

Elektrische ramen;

Intelligent toegang en start systeem;

Buitenspiegels;

Kilometerstand en meters.
24 TURN & HAZ 10 Kilometerstand en meters, richtingaanwijzers
25 AMP 15 Audiosysteem
26 ECU-B NO.3 5 Elektrische stuurbekrachtiging
27 IGCT-MAIN 30 IGCT nr. 2, INV W/PMP, PCU, PM-IGCT
28 P/I 50 CLAXON, BATT FAN, IG2, EFI MAIN
29 ABS-ABS-MTR NO.2 40 Elektronisch remsysteem
30 ABS-MTR NO.1 40 Elektronisch remsysteem
31 H-LP-MAIN 30 H-LP RH-LO, H-LP LH-LO,

H-LP-RH-HI, H-LP-LH-HI.
32 ABS NO.1 30 Elektronisch remsysteem
33 ABS NO.2 7,5 A Elektronisch remsysteem
34 D/C CUT 30 DOME, ECU-B NR 1, RADIO
35 EPS 80 Elektrische stuurbekrachtiging
36 H-LP RH-HI 7,5 Rechter koplamp (groot licht)
37 H-LP LH-HI 7,5 Linker koplamp (groot licht);

Kilometerstand en meters.
38 H-LP RH-LO 10 A * 1 Rechter koplamp (dimlicht)
15 A * 2
39 H-LP LH-LO 10 A * 1  Linker koplamp (dimlicht);

Handmatige aanpassing van de koplamprichting.
15 A * 2  Linker koplamp (dimlicht)
40 PM-IGCT 10 Hybridesysteem
41 PCU 10 Hybridesysteem
42 INV W / PMP 10 Koelsysteem
43 IGTC NO.2 10 Hybridesysteem;

P-positie controle systeem.
44 ECU-B NO.1 10 Hoofd ECU van de carrosserie;

Intelligent toegang en start systeem;

Klok;

Elektronisch remsysteem;

Deurslot systeem;

Bandenspanning waarschuwingssysteem.
45 RADIO 20 Audiosysteem
46 DOME 7,5 Interne verlichting;

Dagrijverlichting;

Bagageruimte verlichting;

Hoofd ECU van de carrosserie.
47 MIR-HTR 10 Multi-point brandstofinjectie;

Sequentieel multi-point brandstofinjectiesysteem;

Ontwasemers voor buitenspiegels.
48 BATT FAN 10 Multi-point brandstofinjectie;

Sequentieel multi-point brandstofinjectiesysteem;

Koelventilator.
49 IG2 15 Multi-point brandstofinjectie;

Sequentieel multi-point brandstofinjectiesysteem;

Kilometerstand en meters;

SRS airbagsysteem.
50 HORN 10 Claxon
51 EFI-MAIN 25 Multi-point brandstofinjectie;

Sequentieel multi-point brandstofinjectiesysteem;

EFI nr. 1;

EFI nr. 2;

Brandstofpomp;

EFI-B.
Leggere  Toyota Sienna XL30 (2011-2018) - zekeringdoos

* 1 – Voertuigen zonder ontladingslampen (dimlicht)

* 2 – Voertuigen met ontladingslampen (dimlicht)

Zekeringkast in het interieur – type A (onder het dashboard)

Toyota Auris II – zekeringen – interieur – type A – (hybride model)
Nr Amp [A] Beschrijving
1 P/OUTLET 15 Voedingsaansluiting (bagageruimte)
2 OBD 7,5 Onboard diagnose systeem
3 STOP 7,5 Stoplichten;

Hoog gemonteerde stoplichten;

Elektronisch remsysteem;

Energiebeheersysteem.
4 FOG RR 7,5 Achter mistlamp;

Indicatoren en meters.
5 D/L NO.3 20 Elektrisch vergrendelingssysteem
6 S / DACH 20 Panoramisch dak
7 FOG FR 7,5 Voor mistlampen;

Indicatoren en meters.
8 AM1 5 IG1 RLY, ACC RLY
9 D/L NO.2 10 Vergrendelingssysteem voor achterdeuren;

Elektrisch vergrendelingssysteem.
10 DOOR NO.2 20 Elektrische ramen
11 DOOR R/R 20 Elektrische ramen
12 DOOR R/R 20 Elektrische ramen
13 WASHER 15 Voorruitwissers
14 WIPER NO.2 25 Ruitenwisserbladen
15 WIPER RR 15 Achterruitenwisser
16 WIPER NO.1 25 Ruitenwisserbladen
17 CIG 15 Voedingsaansluiting
18 ACC 7,5 Buitenspiegels;

Audiosysteem;

Hoofd ECU;

Klok;

Voedingsaansluiting.
19 SFT LOCK-ACC 5 –
20 TAIL 10 Voor- en achterpositie verlichting;

Nummerplaat verlichting;

Voor mistlampen;

Achter mistlamp.
21 PANEL 7,5 Verlichting van de schakelaar;

Verlichting van het instrumentenpaneel;

Verlichting van het dashboardkastje;

Hoofd ECU.
22 WIPER-S 5 –
23 ECU-IG NO.1 7,5 Elektrische koelventilator;

AFS;

Elektronisch remsysteem.
24 ECU-IG NO.2 7,5 Noodverlichting;

Multi-point brandstofinjectie;

Sequentieel multi-point brandstofinjectiesysteem;

Audiosysteem;

AFS;

Toyota parkeersensor.
25 ECU-IG NO.3 7,5 Interne achteruitkijkspiegel;

Hoofdlichtreiniger;

Audiosysteem;

AFS systeem;

Panoramisch dak;

Voorruitwissers;

Bandenspanning waarschuwingssysteem.
26 HTR-IG 7,5 Airconditioning;

Achterruitontwaseming;

Stoelverwarming.
27 ECU-IG NO.4 7,5 Hoofd ECU;

Waarschuwingslampje voor de veiligheidsgordel van de passagier;

Handmatig airbag in- en uitschakelingsysteem;

Buitenspiegels;

Toyota parkeersensor.
28 ECU-IG NO.5 5 Elektrische stuurbekrachtiging
29 IGN 7,5 Intelligent toegang en start systeem;

Stoplichten;

Elektronisch remsysteem;

Energiebeheersysteem.
30 S/HTR 15 Stoelverwarming
31 METER 5 Kilometerstand en meters
32 A/BAG 7,5 SRS airbagsysteem
Leggere  Toyota Yaris XP130 en XP150 (2011-2018) - zekeringdoos

Zekeringkast in het interieur – type B (onder het dashboard)

Toyota Auris mk1 – zekeringen – interieur type B (hybride model)
Nr Amp [A] Beschrijving
1 P/SEAT 30 Elektrische stoel
2 DOOR NO.1 30 Elektrische ramen
