Aston Martin DB9 – zekeringdoos

In dit artikel vind je de schema’s van de zekeringkast van de Aston Martin DB9, krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringindeling).

Aston Martin DB9 – zekering schema

Productiejaar:

Sigarettenaansteker zekering (voedingsaansluiting) in de Aston Martin DB9 is zekering 45 in de zekeringkast van de motorruimte.

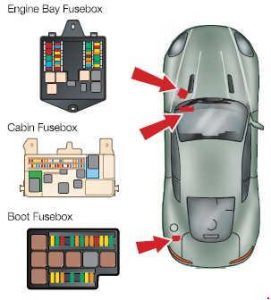

Locatie van de zekeringkast

Zekeringkast in de motorruimte – passagierszijde.
Zekeringkast in het interieur – bij de voeten van de passagier.
Zekeringkast in de kofferbak – linkerkant van de kofferbak.

Motorruimte

Nr	Amperes [A]	Beschrijving
1	10	Voeding voor PCM onderhoud (Bank B)
2	10	Tracker (optie) / klok
3	10	Koelventilator module
4	20	Motorbeheer (PCM A)
5	20	Motorbeheer (PCM B)
6	15	Zuurstofsensoren in uitlaatgassen (HEGO) / Katalysatorsensor (CMS) (Bank B)
7	15	Bobines 7-12 / Kleppen van de demper (Bank B)
8	10	Koelvloeistofniveau sensor (bank B)
9	20	Injectoren 7-12 / luchthoeveelheid sensor (MAF) (bank B)
10	10	Airco koppeling
11	15	Toeter
12	10	Voeding voor PCM onderhoud (Bank A)
13	20	Injectoren 1-6 / luchthoeveelheid sensor (MAF) (bank A)
14	10	Dampbeheer klep (VMV) (bank A)
15	25	Startmotor klep
16	15	Bobines 1-6 / demping solenoïden (bank A)
17	5	Klep om de ruimte vrij te geven
18	15	Zuurstofsensoren in uitlaatgassen (HEGO) / Katalysatorsensor (CMS) (Bank A)
19	30	ABS module / voeding van de accu
20	30	ABS module / voeding van de accu
21	30	Verwarmde voorruit
22	5	Reserve
23	–	Leeg
24	5	Waarschuwingslampje van de dynamo
25	5	Reserve
26	20	Koplampen sproeierpomp
27	25	Reserve
28	10	ABS module, stuurhoek sensor / ontstekingssleutel lezer
29	25	Reserve
30	5	Accu detectie
31	30	Verwarmde voorruit
32	30	Ruitenwisser motor (langzaam)
33	30	Ruitenwisser motor (snel)
34	20	Verwarmingsventilator motor
35	60	Koelventilator module

Zekeringen van het interieur

Nr	Amperes [A]	Beschrijving
43	10	Multimedia module display / Telefoon (optie) / GPS tuner (optie (niet in het Midden-Oosten)) / Multimedia speler
44	10	Airbag module
45	15	Accessoire aansluiting en verlichting
46	5	Vouwbare armen (Stuur) / Cabriolet dak schakelaar (Stuur) / Bestuurdersinformatie / Hoofdlicht schakelaar / Handschoenenvak relais / Hoofd vergrendel schakelaar / Accu schakelaar
47	5	Interieurverlichting (voor / bij de voeten / achter) / Kofferbak verlichting
48	15	Relais en ruitensproeierpomp voor de voorruit
49	10	Airbag module
50	5	Reserve
51	10	Diagnostische ingangen / Centrale console schakelaars
52	5	Startknop
53	10	Koplampen regelmodule / Stuurhulp module
54	10	Motor zekeringkast, kofferbak zekeringkast
55	20	Reserve
56	10	Centrale console module / signaal module / noodverlichting schakelaar
57	15	Diagnostische connectoren / Rempedaal schakelaar
58	10	Dimlichten (RH)
59	10	Dimlichten (LH)
60	15	Verwarming van de bestuurdersstoel
61	15	Verwarming van de passagiersstoel
62	20	Klimaatmodule
63	20	Reserve
64	5	AM / FM ontvanger module / Verkeersinformatie ontvanger (TMC)
65	5	Multimedia reproductie / Multimedia module en display / Antenne versterkers / Audio versterker
66	10	Centrale console module / Infotainment systeem controle module
67	15	Reserve
68	5	Reserve
69	5	Vouwdak module (Stuur)
70	15	Reserve
71	–	Reserve
72	–	Reserve
73	5	Reserve
74	15	Brandstofpomp
75	–	Reserve
76	–	Reserve
77	15	Startvermogen
78	–	Leeg
79	5	Achteruitrijlichten module / parkeersensor (optie)
80	5	Accu schakelaar
81	20	Ontstekingssleutel
82	25	Passagiersdeur module
83	25	Bestuurdersdeur module
84	30	Voeding van de passagiersstoel en schakelaar pakket
85	30	Voeding van de bestuurdersstoel en schakelaar pakket
86	5	Startknop, bestuurders- en passagiersstoelen

Autonome zekeringen in het interieur

Nr	Amperes [A]	Beschrijving
1	40	Voeding van de zekeringkast in het interieur
2	30	Voeding van de zekeringkast in het interieur
3	–	Leeg
4	40	Voeding van de zekeringkast in het interieur
5	20	Voeding van de zekeringkast in het interieur

Start zekeringen

Nr	Amperes [A]	Beschrijving
1	5	Slotmotoren van het cabriolet dak (Stuur)
2	20	Reserve
3	30	Verwarmde voorruit
4	20	Raam motor links achter (Stuur)
5	30	Reserve
6	20	Raam motor rechts achter (Stuur)
7	5	Voeding van de accu schakelaar (BDS)
8	30	Brandstofpomp module (Bank B) / Tracker (optie)
9	30	Brandstofpomp module (bank A)
10	30	Vouwdak module (Stuur)
11	20	Reserve
12	20	Transmissie controle module (automatisch)
13	10	Bandenspanning monitoring
14	5	Achteruitrijhulp module (optie)
15	5	Transmissie controle module (automatisch)
16	30	Cabriolet dak pomp (Stuur)
17	5	Kofferbak lampen / Verlichting van de voedingsaansluiting in de kofferbak
18	30	Audio versterker
19	5	Reserve
20	10	Tank ontluchtingsklep
21	30	Slotmotoren van het cabriolet dak (Stuur)
22	20	Uitlaat bypass klep en vacuümpomp
