Volkswagen Golf V (2003-2009) – zekeringdoos
In dit artikel vind je de schema’s van de zekeringkast van de Volkswagen Golf V (2003–2009), ontdek je waar de zekeringpanelen zich in het voertuig bevinden en krijg je gedetailleerde informatie over de toewijzing en de indeling van elke zekering.
Volkswagen Golf 5 (2003-2009) – zekering schema
Productiejaar: 2003, 2004, 2005, 2006, 2007, 2008, 2009.
Zekering sigarettenaansteker (voedingsaansluiting) in de Volkswagen Golf 5 (2003-2009) is de zekering 24 in de zekeringkast op het dashboard.

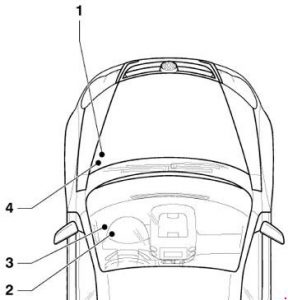

Locatie
- Zekeringkast in de motorruimte
- Relaishouder in de voedingscontrole-eenheid (links onder het dashboard)
- Zekeringpaneel van het dashboard
- Aanvullende relaishouder, onder de zekeringkast in de motorruimte

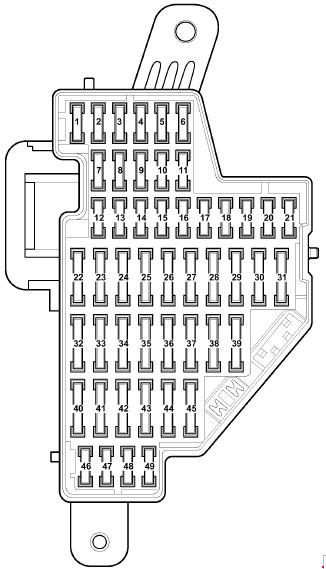

Zekeringpaneel van het dashboard – zekeringen Volkswagen Golf V
| Nr |
Ampère [A] |
Beschrijving |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | T16 – Diagnostische connector (T16/1);
J623 – Motorcontrole-eenheid; J757 – Voedingsrelais voor motorcomponenten (167) (vanaf mei 2005); J538 – Brandstofpomp controle-eenheid (vanaf mei 2005); J485 – Relais voor werking van de hulpverwarming (vanaf 2006); N79 – Verwarmingselement van de oliepan ventilator (vanaf 2006); G70 – Luchtmassameter (vanaf 2006); J431 – Controle-eenheid voor het afstellen van de koplampen (vanaf 2006); |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 5 | J104 – ABS controle-eenheid;
E132 – Schakelaar van het tractiecontrolesysteem; E256 – TCS en ESP knop; E492 – Drukdisplay knop voor de banden; F – Stoplichtschakelaar; (laag; vanaf november 2005); |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | J623 – Motorcontrole-eenheid (vanaf 2006)
V49 – Hoofdschakelaar van de rechter koplamp (vanaf 2006) V48 – Hoofdschakelaar van de linker koplamp (vanaf 2006) E102 – Regelaar voor het afstellen van de koplampen (vanaf 2006) J538 – Brandstofpomp controle-eenheid (vanaf 2006) J345 – Controle-eenheid voor de aanhangwagen detector (vanaf 2006) J587 – Controle-eenheid voor de versnellingspook sensoren (vanaf 2006) J533 – Diagnostische interface van de databus (vanaf 2006) J285 – Controle-eenheid in het dashboardpaneel (vanaf 2006) J500 – Controle-eenheid voor stuurhulp (vanaf 2006) J104 – ABS met EDL controle-eenheid (vanaf 2006) E132 – Schakelaar van het tractiecontrolesysteem (vanaf 2006) E256 – TCS en ESP knop (vanaf 2006) G476 – Positiesensor van het rempedaal (vanaf 2006) E1 – Lichtschakelaar (vanaf 2006) F47 – Rempedaal schakelaar, (vanaf november 2005) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | J500 – Controle-eenheid voor stuurhulp
(tot mei 2005) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | J234 – Airbag controle-eenheid
(vanaf mei 2005) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 5 | E16 – Verwarmingsschakelaar/ warmte-uitgang
G65 – Druk sensor J131 – Controle-eenheid voor verwarmde bestuurdersstoel J132 – Controle-eenheid voor verwarmde passagiersstoel J255 – Controle-eenheid Climatronic K216 – Waarschuwingslampje stabiliteitsprogramma 2 (vanaf mei 2005) M17 – Achteruitrijlicht lampje (vanaf mei 2005) E422 – Drukdisplay knop voor de banden (vanaf mei 2005) G266 – Olie niveau en temperatuur sensor (hoog; vanaf mei 2005) J530 – Controle-eenheid voor de garage deur (vanaf mei 2006) G128 – Bezettingssensor van de stoel, voorzijde passagierszijde (vanaf mei 2006) Y7 – Automatisch dimmend interieur spiegel (vanaf mei 2006) Z20 – Verwarmingselement van de linker ruitensproeier (vanaf mei 2006) Z21 – Verwarmingselement van de rechter ruitensproeier (vanaf mei 2006) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | G266 – Olie niveau en temperatuur sensor
(hoog; vanaf november 2005) M17 – Achteruitrijlicht (hoog; vanaf november 2005) J255 – Controle-eenheid Climatronic (hoog; vanaf november 2005) G65 – Druk sensor (hoog; vanaf november 2005) E16 – Verwarmingsschakelaar en verwarmingsvermogen (hoog; vanaf november 2005) J530 – Controle-eenheid voor de garage deur (hoog; vanaf november 2005) N253 – Batterij ontkoppelaar (hoog; vanaf november 2005) Y7 – Automatisch dimmend interieur spiegel (hoog; vanaf november 2005) E422 – Drukdisplay knop voor de banden (hoog; vanaf november 2005) K216 – Waarschuwingslampje stabiliteitsprogramma 2 (hoog; vanaf november 2005) Z20 – Verwarmingselement van de linker ruitensproeier (hoog; vanaf november 2005) Z21 – Verwarmingselement van de rechter ruitensproeier (hoog; vanaf november 2005); L71 – Verlichting van de schakelaar van het tractiecontrolesysteem (hoog; vanaf november 2005); J301 – Controle-eenheid van het klimaatbeheersysteem (hoog; vanaf mei 2007); |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 5 | F47 – Rempedaal schakelaar van het cruise control systeem
(tot mei 2005) G476 – Positiesensor van de koppeling J431 – Controle-eenheid voor het afstellen van de koplampen (vanaf mei 2005) J500 – Controle-eenheid voor stuurhulp (vanaf mei 2005) J745 – Verlichting van de bochten en afstelling van de koplampen eenheid, op de rechter koplamp (hoog; december 2006) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | J745 – Controle-eenheid voor de hoek van de bochtverlichting en
koplampen, op de rechter koplamp (laag; vanaf mei 2006), (hoog; vanaf mei 2007) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 5 | J285 – Controle-eenheid in het dashboardpaneel
(tot mei 2006) J538 – Brandstofpomp controle-eenheid (tot mei 2006) J533 – Diagnostische interface van de databus (tot mei 2006) F125 – Multifunctionele schakelaar (tot mei 2006) J587 – Controle-eenheid voor de versnellingspook sensoren (tot mei 2006) F189 – Tiptronic schakelaar (tot mei 2006) J745 – Controle-eenheid voor de bochtverlichting en afstelling van de koplampen, op de linker koplamp (hoog; december 2006) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | J745 – Controle-eenheid voor de hoek van de bochtverlichting
en de koplampen, op de linker koplamp (laag; vanaf mei 2006), (hoog; vanaf mei 2007) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 5 | J431 – Controle-eenheid voor het afstellen van de koplampen
(tot mei 2005) Y7 – Automatisch dimmend interieur spiegel (vanaf mei 2005) Niet toegewezen (vanaf mei 2006) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 5 | Y7 – Automatisch dimmend interieur spiegel
(tot mei 2005) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | J345 – Controle-eenheid voor de aanhangwagen detector
(vanaf mei 2005); Niet toegewezen (vanaf mei 2006) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 5 | Niet toegewezen
(tot mei 2005) J503 – Controle-eenheid met display voor het radio- en navigatiesysteem (alleen eenheid van het commerciële navigatiesysteem) (vanaf mei 2005) (vanaf mei 2006) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 5 | J412 – Controle-eenheid van de elektronica voor mobiele telefoons
(tot mei 2005) J530 – Controle-eenheid voor de werking van de garage deur (vanaf mei 2005) J706 – Controle-eenheid voor de bezettingsherkenning van de stoel (vanaf mei 2005) Niet toegewezen (vanaf mei 2006) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 5 | J345 – Controle-eenheid voor de aanhangwagen detector
(tot mei 2005) Niet toegewezen (vanaf mei 2005) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | J745 – Controle-eenheid voor de hoek van de bochtverlichting en
koplampen, op de rechter koplamp (vanaf mei 2007) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | J386 – Controle-eenheid van de bestuurdersporten.
J387 – Controle-eenheid van de passagiersporten |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 10 | E1 – Lichtschakelaar
T16 – Diagnostische connector (T16 / 16) F47 – Rempedaal schakelaar (vanaf mei 2005); G397 – Regen- en lichtdetectiesensor (vanaf 2006); G197 – Magnetisch veld zender voor de kompas (vanaf 2006). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 5 | F – Stoplichtschakelaar
(laag; vanaf mei 2005); J217 – Controle-eenheid van de automatische transmissie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | J587 – Controle-eenheid voor de sensoren van de versnellingspook
(vanaf 2006); R149 – Ontvanger van de afstandsbediening voor de hulpverwarming van de koelvloeistof (vanaf 2006); J301 – Controle-eenheid van het klimaatbeheersysteem (vanaf 2006); J255 – Controle-eenheid Climatronic (vanaf 2006); E16 – Vermogen van de verwarming / verwarmingsschakelaar (vanaf 2006); J446 – Controle-eenheid voor parkeerhulp (vanaf 2006); J104 – ABS met EDL controle-eenheid (vanaf 2006); E94 – Regelaar van de verwarmde bestuurdersstoel (vanaf 2006); E95 – Regelaar van de verwarmde passagiersstoel (vanaf mei 2006); J217 – Controle-eenheid van de automatische transmissie (vanaf november 2005). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 7.5 | J519 – Controle-eenheid van de boordvoeding
(interne verlichting). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 10 | E16 – Verwarmingsschakelaar/ warmte-uitgang;
J301 – Controle-eenheid van het klimaatbeheersysteem; J255 – Controle-eenheid Climatronic; R149 – Ontvanger van de afstandsbediening voor de hulpverwarming van de koelvloeistof; Niet toegewezen (vanaf mei 2006). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | J515 – Controle-eenheid voor de antenne selectie
(hoog; vanaf november 2005). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 5 | G397 – Regen- en lichtsensor (tot mei 2006);
J515 – Controle-eenheid voor de antenne selectie (tot mei 2006); G273 – Interne bewakingssensor (vanaf 2006); G384 – Voertuig hellingshoek zender (vanaf 2006); H12 – Geluidssignaal (vanaf 2006). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 5 | J446 – Controle-eenheid voor het parkeerhulp systeem;
J587 – Controle-eenheid voor de sensoren van de versnellingspook Niet toegewezen (vanaf 2006). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 5 | J754 – Gegevensgeheugen voor ongevallen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 5 | J104 – ABS met EDL controle-eenheid
Niet toegewezen (vanaf 2006). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 5 | J503 – Controle-eenheid met display voor radio en navigatiesysteem
(alleen eenheid van het commerciële navigatiesysteem); (tot mei 2005) Niet toegewezen (vanaf mei 2005); J542 – Controle-eenheid van de motor toerenregelaar, in de linker voorzijde van de voetruimte (speciale voertuigen) (hoog; vanaf mei 2007); J378 – controle-eenheid PDA (speciale voertuigen) (vanaf mei 2007). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 40 | V2 – Versnellingsventilator (Climatronic);
N253 – Ontkoppelaar van de batterij isolatie (achterste batterij) (hoog; vanaf mei 2005). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 30 | J386 – Controle-eenheid van de bestuurdersporten (raamregelaar);
J387 – Controle-eenheid van de voorpassagiersport (raamregelaar). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 25 | U1 – Sigarettenaansteker (tot mei 2006);
U9 – Achterste sigarettenaansteker (tot mei 2006); U5 – 12 V aansluiting. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | J388 – Controle-eenheid van de linker achterport
(centrale vergrendeling) (vanaf 2006); J389 – Controle-eenheid van de rechter achterport (centrale vergrendeling) (vanaf 2006); J393 – Centrale controle-eenheid van het comfort systeem (vanaf 2006); |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | J388 – Controle-eenheid van de linker achterport
(centrale vergrendeling) (hoog; vanaf mei 2007); J389 – Controle-eenheid van de rechter achterport (centrale vergrendeling) (hoog; vanaf mei 2007); J393 – Centrale controle-eenheid van het comfort systeem (hoog; vanaf mei 2007). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 25 | Z1 – Verwarmde achterruit
J301 – Controle-eenheid van het klimaatbeheersysteem (alleen met hulpverwarming van de koelvloeistof) E16 – Verwarmingsschakelaar/ warmte-uitgang (alleen met hulpverwarming van de koelvloeistof) N24 – Serie weerstand van de versnellingsventilator (alleen met hulpverwarming van de koelvloeistof) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 20 | U5 aansluiting – 12 V (kofferbak) (tot mei 2006) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | J388 – Controle-eenheid van de linker achterport
(raamregelaar) (vanaf mei 2006) J389 – Controle-eenheid van de rechter achterport (raamregelaar) (vanaf mei 2006) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 15 | J538 – Controle-eenheid van de brandstofpomp
G6 – Drukpomp van het brandstofsysteem J17 – Controle-eenheid van de brandstofpomp J643 – Brandstofvoedingsrelais (vanaf mei 2006) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 10 | Oplaadpunt voor de Mag-Lite zaklamp
(speciale voertuiginterface) (tot mei 2005) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | U13 – Transformator met aansluiting, 12V-230V
(vanaf mei 2005) Niet toegewezen (vanaf mei 2006) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Aansluiting voor speciale voertuigen
(hoog; vanaf november 2005) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 10 | J220/J623 – Motronic controle-eenheid
J248/J623 – Controle-eenheid van het directe brandstofinjectiesysteem G70 – Luchtmassameter (AXX) N79 – Verwarmingselement van de ventilator van de oliepan (BUB, BMJ) Niet toegewezen (vanaf 2006) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 5 | J234 – Controle-eenheid van de airbag
(tot mei 2005) K145 – Waarschuwingslampje voor de deactivering van de voorpassagiersairbag (tot mei 2005) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | N30 – Injector, cilinder 1 (vanaf mei 2005) N31 – Injector, cilinder 2 (vanaf mei 2005) N32 – Injector, cilinder 3 (vanaf mei 2005) N33 – Injector, cilinder 4 (vanaf mei 2005) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | N30 – Injector, cilinder 1 N31 – Injector, cilinder 2 N32 – Injector, cilinder 3 N33 – Injector, cilinder 4 N83 – Injector, cilinder 5 N84 – Injector, cilinder 6J217 – Controle-eenheid van de automatische transmissie (vanaf 2006) J743 – Mechatronica voor de directe transmissie (vanaf 2006) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 5 | F4 – Achteruitrijlichtschakelaar
(tot mei 2005) J743 – Mechatronica voor de directe transmissie (tot mei 2005) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | V192 – Vacuümpomp voor de remmen (vanaf mei 2005) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 30 | J388 – Controle-eenheid van de linker achterport
(raamregelaar) (tot mei 2006) J389 – Controle-eenheid van de rechter achterport (raamregelaar) (tot mei 2006) U13 – Transformator met aansluiting, 12V- 15 V, (VS / Canada) (vanaf mei 2006) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 25 | J245 – Controle-eenheid van de schuifverstelling van het panoramadak | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 15 | V125 – Motor voor longitudinale afstelling van de lendensteun van de bestuurder
V126 – Motor voor longitudinale afstelling van de lendensteun van de voorpassagiersstoel V129 – Motor voor hoogte afstelling van de lendensteun van de bestuurdersstoel V130 – Motor voor hoogte afstelling van de lendensteun van de voorpassagiersstoel |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 5 | G273 – Interne bewakingssensor G384 – Voertuig hellingshoek zender H12 – Geluidssignaal Niet toegewezen (vanaf 2006) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 20 | V11 – Pomp van het koplampwas systeem J39 – Relais van het koplampwas systeem |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 30 | J131 – Gecontroleerde eenheid van de verwarmde bestuurdersstoel
J132 – Gecontroleerde eenheid van de verwarmde voorpassagiersstoel |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | 10 | J23 – Rotatie controle-eenheid van het lichtsysteem en
sirene (tot mei 2005); Niet toegewezen (vanaf mei 2005); J745 – Controle-eenheid voor de hoek van de bochtverlichting en koplampen, op de linker koplamp (vanaf mei 2007). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | J388 – Controle-eenheid van de linker achterport (centrale vergrendeling),
NAR, met relais van het geluidssignaal J641) (vanaf mei 2006); J389 – Controle-eenheid van de rechter achterport (centrale vergrendeling), NAR, met relais van de claxon J641) (vanaf mei 2006); J393 – Centrale controle-eenheid van het comfort systeem (alleen VR6) (vanaf mei 2006). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | 20 | Niet toegewezen (tot mei 2005);
J217 – Controle-eenheid van de automatische transmissie (vanaf mei 2005); Niet toegewezen (vanaf mei 2006). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 40 | E16 – Verwarmingsschakelaar/ warmte-uitgang
(ventilator voor frisse lucht); J301 – Controle-eenheid van het klimaatbeheersysteem (ventilator voor frisse lucht). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | E16 – Verwarmingsschakelaar/ warmte-uitgang
(ventilator voor frisse lucht) (hoog; vanaf november 2005); J301 – Controle-eenheid van het klimaatbeheersysteem (ventilator voor frisse lucht) (hoog; vanaf november 2005); |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | 15 | V12 – Motor van de achterruitwisser
(tot mei 2006) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | V12 – Motor van de achterruitwisser
(vanaf mei 2006) J519 – Controle-eenheid van de boordvoeding (dubbele sproeipomp) (BSG J1) (vanaf mei 2006) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | 15 | J729 – Dubbel relais van sproeipomp 1
(tot mei 2005) J730 – Dubbel relais van sproeipomp 2 (tot mei 2005) J519 – Controle-eenheid van de boordvoeding (dubbele sproeipomp) (BSG J1) (vanaf mei 2005) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | U1 – Sigarettenaansteker (vanaf mei 2006) U9 – Achterste sigarettenaansteker (vanaf mei 2006) U5 – 12 V aansluiting (onderzoeks eenheid) (vanaf mei 2006) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | 15 | J345 – Controle-eenheid voor de aanhangwagen detector | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | 20 | J345 – Controle-eenheid voor de aanhangwagen detector | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | 15 | J345 – Controle-eenheid voor de aanhangwagen detector | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | 5 | Z20 – Verwarmingselement van de linker ruitensproeier Z21 – Verwarmingselement van de rechter ruitensproeier E94 – Regelaar van de verwarmde bestuurdersstoel E95 – Regelaar van de verwarmde passagiersstoel Niet toegewezen (vanaf mei 2006) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | 5 | J485 – Relais voor werking van de hulpverwarming Niet toegewezen (vanaf mei 2006) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | 10 | Niet toegewezen (tot mei 2005);
Oplader voor Mag-Lite en handbediende bidirectionele radio (vanaf mei 2005) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 49 | 5 | E1 – Verlichtingsschakelaar Niet toegewezen (vanaf mei 2006) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

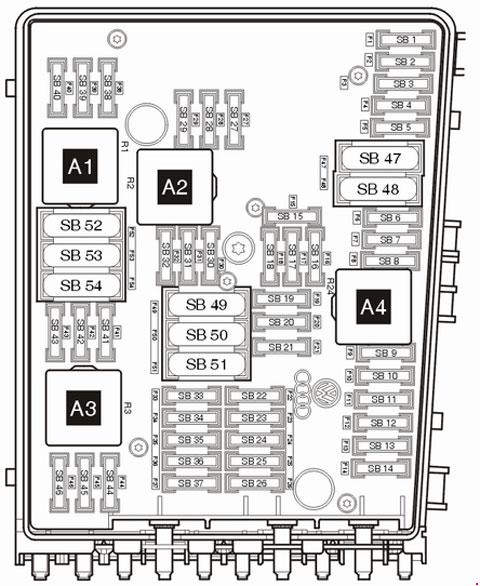

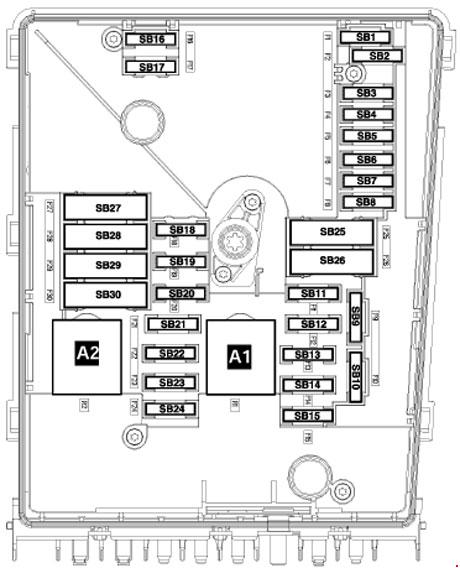

Zekeringkast van de motorruimte (laag) – Volkswagen Golf V
| Nr |
Amp [A] |
Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 20 | J393 – Centrale controle-eenheid van het comfort systeem Niet toegewezen (vanaf mei 2006) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 5 | J527 – Controle-eenheid van de elektronica van de stuurkolom | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 5 | J519 – Controle-eenheid van de boordvoeding | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 30 | J104 – ABS controle-eenheid | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 15 | J743 – Mechatronica controle-eenheid (tot mei 2006) (Vanaf mei 2007) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | J743 – Mechatronica controle-eenheid (vanaf mei 2006) J285 – Controle-eenheid in het dashboardpaneel (vanaf mei 2006) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 5 | J285 – Controle-eenheid in het dashboardpaneel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 15 | J608 – Speciale voertuig controle-eenheid | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | J608 – Speciale voertuig controle-eenheid (vanaf mei 2006) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | J743 – Mechatronica controle-eenheid (0AM) (vanaf mei 2007) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 15 25 |
J503 – Controle-eenheid met display voor radio en navigatie R – Radio R – Voorbereiding voor radio en navigatiesysteem met TV (modellen voor Japan) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 5 | J412 – Controle-eenheid van de elektronica voor mobiele telefoons | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 5 | J317 – Terminal 30 van het voedingsrelais | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | J623 – Controle-eenheid van de motor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | J359 – Relais van lage thermische kracht | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 20 | J364 – Hulpcontrole-eenheid van de verwarming | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 5 | J533 – Diagnostische interface van de databus | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 30 | J623 – Controle-eenheid van de motor (alleen modellen met dieselmotor) J623 – Controle-eenheid van de motor (benzine) (vanaf mei 2007) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | J623 – Controle-eenheid van de benzinemotor (alleen modellen met benzinemotor) (tot mei 2007) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 20 | N152 – Ontstekingstransformator N70-N323 – Ontstekingsspoelen met uitgangsstadium |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 10 | Z62 – Verwarming met lambda-sonde 3 Z19 – Verwarming met lambda-sonde G39 – Lambda-sonde G108 – Lambda-sonde 2 voor de katalysator G130 – Lambda-sonde na de katalysator |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | G131 – Lambda-sonde 2 na de katalysator G287 – Lambda sonde 3 na de katalysator J17 – Relais van de brandstofpomp J179 – Automatische controle-eenheid van de ontstekingstijd J360 – Relais van hoge thermische kracht (370) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 30 | J104 – Controle-eenheid van de ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 15 | H2 – Hoge toon claxon H7 – Lage toon claxon J519 – Controle-eenheid van de boordvoeding (vanaf mei 2006) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 30 | J608 – Speciale voertuig controle-eenheid (tot mei 2006) R12 – Versterker |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 30 | J400 – Controle-eenheid van de motor van de ruitenwisser V216 – Motor van de ruitenwisser aan de bestuurderszijde |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 40 | Niet toegewezen (tot mei 2006) J179 – Automatische controle-eenheid van de ontstekingstijd (SDI) (vanaf mei 2006) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | V50 – Circulatiepomp van de koelvloeistof (vanaf mei 2007) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 15 | Z19 – Verwarming met lambda-sonde (tot mei 2006) G39 – Lambda-sonde (tot mei 2006) G130 – Lambda-sonde na de katalysator (tot mei 2006) J583 – Controle-eenheid van de NOx sensor (tot mei 2006) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Z28 – Verwarming met lambda-sonde G39 – Lambda-sonde G130 – Lambda-sonde na de katalysator (vanaf mei 2006) J583 – Controle-eenheid van de NOx sensor (vanaf mei 2006) Z28 – Verwarming met lambda-sonde (vanaf mei 2006) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | V192 – Vacuümpomp voor de rem (vanaf mei 2007) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 5 | F47 – Rempedaal schakelaar (tot november 2005) G476 – Positiesensor van de koppeling |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 5 | J299 – Relais van de secundaire luchtpomp (BSF) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | N18 – Afsluiter van de uitlaatgassen N75 – Elektromagnetische afsluiter voor de drukregeling van de turbo (tot mei 2006) N80 – Elektromagnetische afsluiter 1 van het actieve koolfilter (vanaf mei 2006) V144 – Diagnostische pomp van het brandstofsysteem (BGQ, BGP) N345 – Radiator van de uitlaatgas recirculatie afsluiter N381 – Afsluiter van de uitlaatgas recirculatie 2 (tot mei 2006) N276 – Afsluiter voor de brandstofdrukregeling (vanaf mei 2006) J623 – Controle-eenheid van de motor (vanaf mei 2006) N156 – Variabele afsluiter van de inlaatspruitstuk (vanaf mei 2006) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | N276 – Afsluiter voor de brandstofdrukregeling (tot mei 2006) N218 – Inlaatklep van de secundaire lucht (vanaf mei 2006) N276 – Afsluiter voor de brandstofdrukregeling (vanaf mei 2007) J623 – Controle-eenheid van de motor (vanaf mei 2007) N156 – Variabele afsluiter van de inlaatspruitstuk (vanaf mei 2007) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 10 | F265 – Thermostaat van het motor koelsysteem gecontroleerd gekaart J293 – Controle-eenheid van de radiator ventilator N18 – Afsluiter van de uitlaatgassen N80 – Elektromagnetische afsluiter 1 van het actieve koolfilter N156 – Variabele afsluiter van de inlaatspruitstuk N205 – Afsluiter voor de inlaatspruitstuk |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | 40 | J519 – Controle-eenheid van de voeding (tot mei 2006) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | J519 – Controle-eenheid van de voeding (A / 1) (vanaf mei 2006) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | 40 | J519 – Controle-eenheid van de voeding (tot mei 2006) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | J519 – Controle-eenheid van de voeding (D / 1) (vanaf mei 2006) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | 50 | J179 – Automatische controle-eenheid van de ontstekingstijd | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | J299 – Relais van de secundaire luchtpomp | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | 40 | J681 – Terminal 15 van het voedingsrelais 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | 50 | J496 – Aanvullend relais van de koelvloeistofpomp S44 – Thermische zekering voor aansluiting 1 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | 50 | Niet toegewezen (tot mei 2006) J59 – Ontkoppel relais van contact X (vanaf mei 2006) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | J519 – Controle-eenheid van de boordvoeding (I / 1) (vanaf mei 2007) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relais | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A1 | Terminal 30 van het voedingsrelais -J317- (458) Terminal 30 van het voedingsrelais -J317- (100) Terminal 30 van het voedingsrelais -J317- (370) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A2 | Relais van de secundaire luchtpomp -J299- (100) Sensor voor het meten van de stroom -G582- (488; tot mei 2006, alleen motorcode BLG) Kabelbrug (alleen modellen met dieselmotor) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Het relaiscode nummer 100 wordt vervangen door het relaiscode nummer 370 afhankelijk van de productie.

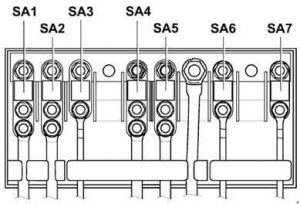

| Nr |
Amperes [A] |
Beschrijving |
| 1 | 150 | C – Alternator (90A / 120A) |
| 200 | C – Alternator (140A) | |
| 2 | 80 | J500 – Controle-eenheid voor stuurhulp
V187 – Elektromechanische motor van de stuurhulp |
| 3 | 50 | J293 – Controle-eenheid van de radiator ventilator V7 – Ventilator van de radiator V177 – Ventilator van de radiator 2 |
| 4 | 40 |
Speciale uitrusting (tot mei 2006)
J359 – Relais van lage thermische kracht (1e stadium), (vanaf december 2006)
Z35 – Hulpverwarmingselement (vanaf december 2006) |
| 5 | 100 |
Zekeringen op de zekeringhouder C,
links onder het dashboard
SC43-SC45, SC28, SC22, SC18, SC19, SC12,
(tot november 2005)
Zekeringen op de zekeringhouder C,
links onder het dashboard
SC43-SC45, SC28, SC22, SC15-SC20, SC12, SC22-SC27, SC19, SC38,
(vanaf november 2005)
J604 – Controle-eenheid van de hulpverwarming van de lucht
(tot november 2005)
Z35 – Hulpverwarming van de lucht
(tot november 2005)
Optionele uitrusting (vanaf november 2005)
|
| 6 | 80 | Zekeringen op de zekeringhouder C,
links onder het dashboard SC43-SC45, SC28, SC22, SC18, SC19, SC12 J360 – Relais van hoge thermische kracht (1e en 3e stadium), (vanaf december 2006) Z35 – Hulpverwarmingselement (vanaf november 2006) |
| 100 | J604 – Controle-eenheid van de hulpverwarming van de lucht
(vanaf november 2005) Z35 – Hulpverwarming van de lucht (vanaf november 2005) Optionele uitrusting |
|
| 7 | 50 | Opleiding van de aanhangwagen |
| 40 | Speciale uitrusting, gehandicapten | |
| 30 | Speciale uitrusting, eenheid van strafrechtelijke onderzoeken |
Zekeringkast van de motorruimte (hoog)
| Nr |
Amperes [A] |
Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 30 | J104 – ABS met EDL controle-eenheid | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 30 | J104 – ABS met EDL controle-eenheid | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 20 | J393 – Centrale controle-eenheid van het comfort systeem V217 – Motor van de ruitenwisser aan de passagierszijde (vanaf mei 2005) Niet toegewezen (vanaf november 2005) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 5 | J519 – Controle-eenheid van de boordvoeding | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 20 | H2 – hoge toon claxon (tot mei 2005) H7 – lage toon claxon (tot mei 2005) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | J519 – Controle-eenheid van de boordvoeding (claxon) (vanaf mei 2005) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 5 | N276 – Afsluiter voor de brandstofdrukregeling (tot mei 2005) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | N276 – Afsluiter voor de brandstofdrukregeling (vanaf mei 2005) J17 – Brandstofpomp (vanaf mei 2007) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | N152 – Ontstekingstransformator (tot mei 2005) N… – Ontstekingsspoelen 1-4 met uitgangsstadium (tot mei 2005) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 5 | F47 – Rempedaal schakelaar van het cruise control systeem G476 – Positiesensor van de koppeling Niet toegewezen (vanaf november 2005) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | SF2 – Zekering 2 op de zekeringhouder F (achterste batterij) (vanaf mei 2007) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 10 | F265 – Thermostaat van het motor koelsysteem gecontroleerd gekaart N205 – Afsluiter voor de inlaatspruitstuk 1 N80 – Elektromagnetische afsluiter 1 van het actieve koolfilter (impulsief) N18 – Afsluiter van de uitlaatgassen N316 – Afsluiter voor de lucht in het inlaatspruitstuk V157 – Motor van de afsluiter van het inlaatspruitstuk N79 – Motorafdekking verwarmingselement van de ventilator N156 – Variabele afsluiter van het inlaatspruitstuk J293 – Controle-eenheid van de radiator ventilator Niet toegewezen (vanaf mei 2005) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | R190 – Digitale satelliet radio ontvanger (vanaf mei 2007) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 10 | J583 – Controle-eenheid van de NOx sensor (tot mei 2005) J179 – Automatische controle-eenheid van de ontstekingstijd (tot mei 2005) J17 – Relais van de brandstofpomp (tot mei 2005) N249 – Afsluiter van de uitlaatgassen van de turbo (vanaf mei 2005) N80 – Elektromagnetische afsluiter van het actieve koolfilter 1 (vanaf mei 2005) N75 – Elektromagnetische afsluiter voor de drukregeling van de turbo (vanaf mei 2005) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 10 | G130 – Lambda-sonde na de katalysator (tot mei 2005) G131 – Lambda-sonde 2 na de katalysator (tot mei 2005) N18 – Afsluiter van de uitlaatgassen (tot mei 2005) N75 – Elektromagnetische afsluiter voor de drukregeling van de turbo (tot mei 2005) 2005) N345 – Afsluiter van de radiator van de uitlaatgassen met recirculatie van de uitlaatgassen (tot mei 2005) J299 – Relais van de secundaire luchtpomp (tot mei 2005) Niet toegewezen (vanaf mei 2005) V144 – Diagnostische pomp van het brandstofsysteem (VS / Canada) (vanaf november 2005) G42 – Temperatuur sensor van de inlaatlucht (vanaf mei 2007) G70 – Luchtmassameter (vanaf mei 2007) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 25 | J220 – Motronic controle-eenheid (tot mei 2005) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | J361 – Simos controle-eenheid (tot mei 2005) J248 – Controle-eenheid van het directe brandstofinjectiesysteem (tot mei 2005) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Z19 – Verwarming met lambda-sonde (vanaf mei 2005) Z28 – Verwarming met lambda-sonde 2 (vanaf mei 2007) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 15 | G39 – Lambda-sonde (AXW, BAG, BCA, BKG, BLP, BLX en BLY) (tot mei 2005) G108 – Lambda-sonde 2 (AXW, BLX en BLY) (tot mei 2005) G130 – Lambda-sonde na de katalysator (BCA) (tot mei 2005) J583 – Controle-eenheid van de NOx sensor (BAG, BKG en BLP) (tot mei 2005) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Z29 – Verwarming met lambda-sonde 1 na de katalysator (vanaf mei 2005) Z30 – Verwarming met lambda-sonde 2 na de katalysator (vanaf mei 2007) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 15 | J217 – Controle-eenheid van de automatische transmissie (tot mei 2005) J743 – Mechatronica voor de dubbele koppeling transmissie |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | J743 – Mechatronica controle-eenheid (vanaf mei 2007) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | – | Niet toegewezen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 40 | B – Startmotor (terminal 50) (tot mei 2005) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | V50 – Circulatiepomp van de koelvloeistof (vanaf mei 2005) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 15 | J527 – Controle-eenheid van de elektronica van de stuurkolom (tot mei 2005) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | J104 / J527 – Controle-eenheid van de stuurkolom (vanaf mei 2005) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 10 | J285 – Controle-eenheid van het display in het dashboardpaneel (tot mei 2005) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | J285 – Controle-eenheid in het dashboardpaneel (vanaf mei 2005) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 30 | J608 – Speciale voertuig controle-eenheid (tot mei 2005) R12 – Versterker (vanaf mei 2005) J608 – Controle-eenheid voor speciale voertuigen (vanaf mei 2007) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 15 | R – Radio J503 – Controle-eenheid met display van het radio- en navigatiesysteem (tot mei 2005) R19 – Digitale satelliet radio (vanaf mei 2007) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 10 | J412 – Controle-eenheid van de elektronica voor mobiele telefoons (telefoon / voorbereiding voor telefoon) J503 – Controle-eenheid met display van het radionavigatiesysteem (vanaf mei 2005) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | J412 – Controle-eenheid van de elektronica voor mobiele telefoons (vanaf november 2005) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | – | Niet toegewezen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | – | Niet toegewezen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 10 | Niet toegewezen (tot mei 2005) J623 – Controle-eenheid van de motor (vanaf mei 2005) J271 – Voedingsrelais van de Motronic (100) (vanaf mei 2005) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | J623 – Controle-eenheid van de motor (vanaf november 2005) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 10 | J533 – Diagnostische interface van de databus (tot mei 2005) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | J533 – Diagnostische interface van de databus (vanaf mei 2005) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | 40 | Niet toegewezen (tot mei 2007) J519 – Controle-eenheid van de voeding (A1) (vanaf mei 2007) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | 10 | J220 – Motronic controle-eenheid (tot mei 2005) Niet toegewezen (vanaf mei 2005) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | J248 – Controle-eenheid van het directe brandstofinjectiesysteem (tot mei 2005) J317 – Voedingsrelais van terminal 30 (tot mei 2007) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | J519 – Controle-eenheid van de boordvoeding (D1) (vanaf mei 2007) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | 10 | N79 – Verwarmingselement voor de ventilator van de oliepan (tot mei 2005) Niet toegewezen (vanaf mei 2005) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | 20 | J217 – Controle-eenheid van de automatische transmissie (tot mei 2005) F125 – Multifunctionele schakelaar (tot mei 2005) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | J623 – Controle-eenheid van de motor (vanaf mei 2005) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | 20 | N… – Ontstekingsspoelen 1-4 met uitgangsstadium (tot mei 2005) N… – Injectoren, cilinders 1-4 (tot mei 2005) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | J496 – Aanvullend relais van de koelvloeistofpomp (vanaf mei 2005) J299 – Relais van de secundaire luchtpomp (vanaf mei 2005) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | 20 | J162 – Controle-eenheid van de verwarming (tot mei 2005) J485 – Hulp relais van de verwarming (vanaf mei 2005) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | 25 | V – Motor van de ruitenwisser van de voorruit (tot mei 2005) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | V – Motor van de ruitenwisser van de voorruit (vanaf mei 2005) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | 10 | N… – Injectoren (tot mei 2005) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Veelvoorkomende zekeringproblemen bij de Volkswagen Golf V (2003–2009)
De Volkswagen Golf V (type 1K) heeft een uitgebreid elektrisch systeem met meerdere zekeringkasten en relaisdragers. Veel functies lopen via comfortmodules (zoals J519/J393) en de indeling kan verschillen per bouwjaar (o.a. “tot/na mei 2005”, “vanaf mei 2006” enz.). Daardoor is het heel normaal dat één klacht soms meerdere oorzaken kan hebben: een zekering in het dashboard, een zekering in de motorruimte (laag/hoog) of zelfs een relais in de voedingscontrole-eenheid links onder het dashboard.
Het goede nieuws: de meeste “dagelijkse” problemen (12V aansluiting, radio, ramen, wissers) zijn vaak snel te herleiden tot de zekeringkast op het dashboard.
Sigarettenaansteker / 12V-aansluiting werkt niet
Bij de Golf 5 zit de zekering voor de sigarettenaansteker / voedingsaansluiting op zekering 24 in de zekeringkast op het dashboard. In jouw schema staat bovendien dat de toewijzing rond 2006 kan wijzigen (met comfortmodules voor achterportieren en centrale comfortunit).
Typische oorzaken van een kapotte zekering 24:
- zware accessoires (compressor, koelbox, omvormer);
- defecte USB-adapter of stekker;
- metaal/vuil in de 12V-poort;
- slijtage door veel in- en uitpluggen.
Handige tip: brandt zekering 24 direct opnieuw door zodra je een lader aansluit, test dan eerst met een ander apparaat—vaak is de adapter de boosdoener.
Radio, navigatie of infotainmentproblemen
Bij de Golf V kan de radio/navigatie zowel via zekeringen in het dashboardpaneel als via motorruimte-zekeringen gevoed worden (afhankelijk van uitvoering en bouwjaar). Als de radio helemaal niet meer aangaat:
- check eerst of er spanning staat op de 12V-aansluiting (soms valt dit samen);
- controleer de zekeringen die in jouw schema naar J503/R (radio/navi) verwijzen (zowel dashboard als motorruimte laag/hoog, afhankelijk van modeljaar).
Als de radio wel aan gaat maar geen geluid geeft, kan een versterker (R12) of externe module betrokken zijn (vaak eerder een module/connector dan een zekering).
Elektrische ramen en centrale vergrendeling
De Golf 5 staat bekend om storingen rond deurmodules, kabeldoorvoeren en het comfort-/centrale vergrendelingssysteem. Bij “alles tegelijk uit” is een zekering of comfortmodule-voeding het eerste wat je checkt.
In jouw dashboardlijst komen o.a. naar voren:
- zekeringen voor deurcontrollers (J386/J387);
- zekeringen voor achterportiermodules (J388/J389) en de centrale comfortunit J393 (vanaf 2006 verschuift de logica).
Snelle diagnose:
- Alle ramen tegelijk dood → eerst zekeringen/voeding comfortmodule checken.
- Alleen één deur/één raam → vaak kabelbreuk in deurdoorvoer of defecte schakelaar/motor.
- Centrale vergrendeling werkt soms → oxidatie in stekkers of een zwakke comfortmodule-voeding kan meespelen.
Ruitenwissers werken niet (voor/achter)
Ruitenwissers zijn bij de Golf V een combinatie van zekering + motorcontroller (bijv. J400) en soms zelfs comfortlogica.
- Voor problemen met voorwissers: controleer zekeringen in de motorruimte (laag) die verwijzen naar J400 en de wissermotoren.
- Voor achterwisser: in het dashboardpaneel zie je een specifieke zekering voor V12 (achterruitwissermotor) met verschillende ampèrewaarden tot/na mei 2006.
Veelvoorkomende oorzaak als een zekering blijft doorbranden: wissermechaniek loopt zwaar (vast/roest) of motor trekt te veel stroom.
ABS/ESP lampje, stuurbekrachtiging en “zware” systemen
Als ABS/ESP of stuurbekrachtiging uitvalt (lampjes op het dashboard), kijk je sneller richting de zekeringen in de motorruimte:
- ABS heeft eigen zekeringen (soms meerdere: module + hydraulische pomp).
- Stuurbekrachtiging loopt via een aparte voeding/zekering (hoge ampère).
Belangrijk: bij dit soort storingen is een zekeringcheck prima als eerste stap, maar als de zekering intact is, is diagnose met foutcodes meestal de volgende logische stap.
Bouwjaarverschillen: waarom jouw schema zoveel varianten noemt
In jouw overzicht zie je heel vaak:
- “tot mei 2005”
- “vanaf mei 2005”
- “vanaf november 2005”
- “vanaf mei 2006”
- “vanaf mei 2007”
Dat komt doordat de Golf V tijdens productie meerdere elektronicawijzigingen kreeg (andere modules, andere zekeringwaardes, andere verdeling tussen dashboard/motorruimte). Daardoor is het slim om bij twijfel:
- altijd het zekeringdiagram op de auto te vergelijken,
- en niet blind één internetlijst te volgen als de functie nét anders reageert.
Wat als een zekering steeds opnieuw doorbrandt?
Als een zekering herhaaldelijk stuk gaat, is dat vrijwel nooit “toeval”. Dan heb je meestal:
- kortsluiting in kabels (vaak bij deurdoorvoeren of achterklep),
- een defecte motor/pomp (wissermotor, pomp, ventilator),
- aftermarket apparatuur (radio, trekhaakmodule, extra verlichting),
- vocht/oxidatie in stekkers of zekeringkast.
Beste aanpak: haal de belasting los (stekker van het onderdeel), plaats een nieuwe zekering en sluit één voor één weer aan om de boosdoener te vinden.
Veilig zekeringen vervangen bij de Golf V
- Contact uit, sleutel eruit.
- Gebruik een zekeringtang (geen metalen schroevendraaier).
- Vervang altijd met exact dezelfde ampèrewaarde.
- Check op vocht of oxidatie (zeker bij de motorruimte-zekeringkasten).
