Audi A5 en S5 (2010-2020) – zekeringdoos

Jeroen van Vliet

In dit artikel vind je de schema’s van de zekeringkast van de Audi A5 en S5 (2010–2020), je krijgt informatie over de locatie van de zekeringpanelen in de auto en je leert de toewijzing van elke zekering (zekeringlay-out).

Audi A5 en S5 – schema van de zekeringkast

Productiejaar: 2010, 2011, 2012, 2013, 2014, 2015, 2016.

De sigarettenaansteker en voedingsaansluitingen in de Audi A5 en S5 zijn de zekeringen in het rode paneel van de zekeringkast D nr. 1 (uitgang van de achterste middenconsole), nr. 2 (uitgang van de voorste middenconsole), nr. 3 (uitgang van de kofferbak) en nr. 4 (sigarettenaansteker) in de kofferbak (2010-2011) of de zekering nr. 2 (bruine paneel van de zekeringkast C) in de kofferbak (2013-2016).

Locatie van de zekeringkast

Zekeringkasten van het dashboard

Ze bevinden zich rechts en links van het dashboard.

Kofferbak

De zekeringkast bevindt zich rechts in de kofferbak.

Schema van de zekeringkasten

2010, 2011

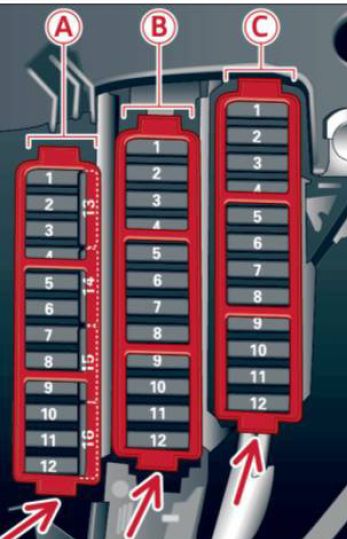

Dashboard bestuurderszijde (links)

Toewijzing van de zekeringen in het dashboard (bestuurderszijde) (2010, 2011)

Nummer Beschrijving Ampère [A]
Zwarte paneel A
1 Dynamisch stuur 5
2 — —
3 HomeLink 5
4 Rijstrookassistent 10
5 Klimaatregeling 5
6 Verstelling van de lichtstraal rechts 5
7 Verstelling van de lichtstraal links 5
8 Module voor de elektrische systeemcontrole van het voertuig 1 5
9 Adaptieve cruisecontrol 5
10 Versnellingsbak 5
11 Verwarmde sproeiers voor de ruitenwissers 5
12 Klimaatregeling 5
13 Voorbereiding voor mobiele telefoon 5
14 Airbag 5
15 Terminal 15 25
16 Pin 15 motor 40
Bruin paneel B
1 Automatische verduistering van de binnenspiegel 5
2 — —
3 Benzinebrandstofpomp 25
4 Hulppomp 3,2 l FSI 5
5 Verwarming van de linkerstoel met/zonder ventilatie 15 / 30
6 Elektronisch stabiliteitsprogramma 10
7 Toeter 25
8 Motor van de raamschakelaar aan de linkerzijde 30
9 Ruitenwissermotor 30
10 Elektronisch stabiliteitsprogramma 25
11 Deurcontrole aan bestuurderszijde I module 15
12 Regen- en lichtsensor 5
Rood paneel C
1 — —
2 — —
3 Lendensteun 10
4 Dynamisch stuur 35
5 — —
6 Module voor de elektrische systeemcontrole van het voertuig 1 35
7 Module voor de elektrische systeemcontrole van het voertuig 1 20
8 Module voor de elektrische systeemcontrole van het voertuig 1 30
9 Motor van de raamschakelaar aan de achterzijde links 7,5
10 Module voor de elektrische systeemcontrole van het voertuig 1 30
11 Motor van de raamschakelaar aan de achterzijde rechts 7,5
12 Comfortelektronica 5
Dashboard, rechterzijde

(2010, 2011)

Leggere  Audi A7 (sinds 2010) - batterij
Nummer Beschrijving Ampère [A]
Zwarte paneel A
1 — —
2 — —
3 — —
4 — —
5 Module van de stuurkolomschakelaar 5
6 Elektronisch stabiliteitsprogramma 5
7 Diagnoseconnector terminal 15 5
8 Gateway (diagnose-interface Databus) 5
9 — —
10 — —
11 — —
12 — —
Bruin paneel B
1 CD/DVD-speler 5
2 Module van de Audi-aandrijvingselectieschakelaar 5
3 MMI/Radiotoestel 5 / 20
4 Dashboard 5
5 Gateway (module voor dashboardcontrole) 5
6 Ontstekingsslot 5
7 Draaiknop voor verlichting 5
8 Ventilator van het klimaatbeheersingssysteem 40
9 Vergrendeling van de stuurkolom 5
10 Klimaatregeling 10
11 Diagnoseconnector terminal 30 10
12 Module van de stuurkolomschakelaar 5

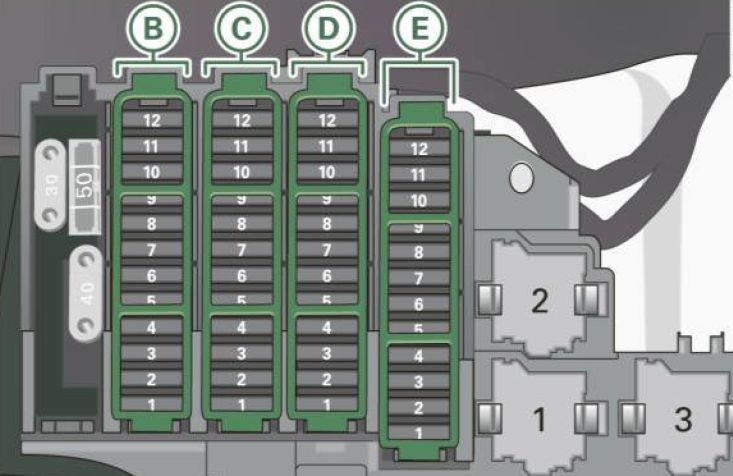

Kofferbak

(2010, 2011)

Nummer Beschrijving Ampère [A]
Zwart paneel B
1 Voeding van de bovenste controlemodule 10
2 Module voor aanhangwagencontrole 15
3 Module voor aanhangwagencontrole 20
4 Module voor aanhangwagencontrole 20
5 Elektromechanische handrem 5
6 Elektronische absorptiecontrole 15
7 Elektromechanische handrem 30
8 Module voor de elektrische systeemcontrole van het voertuig 2 30
9 Quattro Sport 35
10 Module voor de elektrische systeemcontrole van het voertuig 2 30
11 Module voor de elektrische systeemcontrole van het voertuig 20
12 Pin 30 5
Bruin paneel C
1 Module voor de controle van de kofferbakdeksel;

Module voor de elektrische systeemcontrole van het voertuig.

 30
2 Verwarming van de rechtervoorstoel 15
3 DC-DC converter pad 1 40
4 DC-DC converter pad 2 40
5 — —
6 Verwarming van de rechterbovenruimte 30
7 Elektromechanische handrem 30
8 Verwarming van de achterstoelen 30
9 Module voor de controle van de deuren aan de passagierszijde 30
10 Verwarming van de linkerbovenruimte 30
11 Module voor de controle van de deuren aan de passagierszijde 15
12 — —
Rood paneel D
1 Uitgang van de achterste middenconsole 15
2 Uitgang van de voorste middenconsole 15
3 Uitgang van de kofferbak 15
4 Sigarettenaansteker 15
5 V6FSI 5
6 Voeding voor entertainment in de achterstoelen 5
7 Parkeersysteem 7,5
8 — —
9 Schakelaar van de elektromechanische handrem 5
10 Audi zijassistent 5
11 Verwarming van de achterstoelen 5
12 Terminal 15 van de controlemodules 5
Zwart paneel E
1 — —
2 — —
3 DSP-versterker;

Radio.

 30 / 20
4 MMI 7,5
5 Voorbereiding radio/navigatie/mobiele telefoon 7,5
6 Achteruitrijcamera 5
7 — —
8 — —
9 — —
10 — —
11 — —
12 — —

2013, 2014, 2015, 2016

Dashboard bestuurderszijde (linker cockpit)

Nummer Beschrijving Ampère [A]
Zwarte paneel A
1 Dynamisch stuur 5
2 Elektronische stabiliteitscontrole (module) 5
3 Druk sensor van het klimaatbeheersingssysteem;

Elektromechanische handrem;

Homelink;

Automatische verduistering van de binnenspiegel;

Luchtkwaliteitsensor;

Buitensensor voor lucht;

Elektronische stabiliteitscontrole (knop).

 5
4 — —
5 Geluid actuator 5
6 Verstelling van de lichtstraal/lampen (knipperlicht) 5/7,5
7 Licht (knipperlicht) 7,5
8 Modules (elektromechanische handrem, schokdemper, quattro sport);

DC-DC converter.

 5
9 Adaptieve cruisecontrol 5
10 Versnellingssensor/koppeling sensor 5
11 Zijassistent 5
12 Verstelling van de lichtstraal;

Parkeersysteem.

 5
13 Airbag 5
14 Achterruitenwisser (allroad) 15
15 Hulpfusible (dashboard) 10
16 Hulpfusible 15 (motorruimte) 40
Bruin paneel B
1 — —
2 Brandstofpomp 25
3 Hulppomp 3,2 l FSI 5
4 Verwarming van de linkerstoel met/zonder ventilatie 15/30
5 Elektronisch stabiliteitsprogramma 10
6 Toeter 25
7 Motor van de raamschakelaar aan de linkerzijde 30
8 Elektronisch stabiliteitsprogramma 25
9 Motor van de raamschakelaar aan de achterzijde links 7,5
10 Module voor de elektrische systeemcontrole van het voertuig 1 30
11 Motor van de raamschakelaar aan de achterzijde rechts 7,5
12 Comfortelektronica 5

2013, 2014, 2015, 2016

Dashboard bestuurderszijde (linker cockpit)

Nummer Beschrijving Ampère [A]
Zwarte paneel A
1 Dynamisch stuur 5
2 Elektronische stabiliteitscontrole (module) 5
3 Druk sensor van het klimaatbeheersingssysteem;

Elektromechanische handrem;

Homelink;

Automatische verduistering van de binnenspiegel;

Luchtkwaliteitsensor;

Buitensensor voor lucht;

Elektronische stabiliteitscontrole (knop).

 5
4 — —
5 Geluid actuator 5
6 Verstelling van de lichtstraal/lampen (knipperlicht) 5/7,5
7 Licht (knipperlicht) 7,5
8 Modules (elektromechanische handrem, schokdemper, quattro sport);

DC-DC converter.

 5
9 Adaptieve cruisecontrol 5
10 Versnellingssensor/koppeling sensor 5
11 Zijassistent 5
12 Verstelling van de lichtstraal;

Parkeersysteem.

 5
13 Airbag 5
14 Achterruitenwisser (allroad) 15
15 Hulpfusible (dashboard) 10
16 Hulpfusible 15 (motorruimte) 40
Bruin paneel B
1 — —
2 Brandstofpomp 25
3 Hulppomp 3,2 l FSI 5
4 Verwarming van de linkerstoel met/zonder ventilatie 15/30
5 Elektronisch stabiliteitsprogramma 10
6 Toeter 25
7 Motor van de raamschakelaar aan de linkerzijde 30
8 Elektronisch stabiliteitsprogramma 25
9 Motor van de raamschakelaar aan de achterzijde links 7,5
10 Module voor de elektrische systeemcontrole van het voertuig 1 30
11 Motor van de raamschakelaar aan de achterzijde rechts 7,5
12 Comfortelektronica 5

2013, 2014, 2015, 2016

Dashboard bestuurderszijde (linker cockpit)

Nummer Beschrijving Ampère [A]
Zwarte paneel A
1 Dynamisch stuur 5
2 Elektronische stabiliteitscontrole (module) 5
3 Druk sensor van het klimaatbeheersingssysteem;

Elektromechanische handrem;

Homelink;

Automatische verduistering van de binnenspiegel;

Luchtkwaliteitsensor;

Buitensensor voor lucht;

Elektronische stabiliteitscontrole (knop).

 5
4 — —
5 Geluid actuator 5
6 Verstelling van de lichtstraal/lampen (knipperlicht) 5/7,5
7 Licht (knipperlicht) 7,5
8 Modules (elektromechanische handrem, schokdemper, quattro sport);

DC-DC converter.

 5
9 Adaptieve cruisecontrol 5
10 Versnellingssensor/koppeling sensor 5
11 Zijassistent 5
12 Verstelling van de lichtstraal;

Parkeersysteem.

 5
13 Airbag 5
14 Achterruitenwisser (allroad) 15
15 Hulpfusible (dashboard) 10
16 Hulpfusible 15 (motorruimte) 40
Bruin paneel B
1 — —
2 Brandstofpomp 25
3 Hulppomp 3,2 l FSI 5
4 Verwarming van de linkerstoel met/zonder ventilatie 15/30
5 Elektronisch stabiliteitsprogramma 10
6 Toeter 25
7 Motor van de raamschakelaar aan de linkerzijde 30
8 Elektronisch stabiliteitsprogramma 25
9 Motor van de raamschakelaar aan de achterzijde links 7,5
10 Module voor de elektrische systeemcontrole van het voertuig 1 30
11 Motor van de raamschakelaar aan de achterzijde rechts 7,5
12 Comfortelektronica 5

2013, 2014, 2015, 2016

Dashboard bestuurderszijde (linker cockpit)

Nummer Beschrijving Ampère [A]
Zwarte paneel A
1 Dynamisch stuur 5
2 Elektronische stabiliteitscontrole (module) 5
3 Druk sensor van het klimaatbeheersingssysteem;

Elektromechanische handrem;

Homelink;

Automatische verduistering van de binnenspiegel;

Luchtkwaliteitsensor;

Buitensensor voor lucht;

Elektronische stabiliteitscontrole (knop).

 5
4 — —
5 Geluid actuator 5
6 Verstelling van de lichtstraal/lampen (knipperlicht) 5/7,5
7 Licht (knipperlicht) 7,5
8 Modules (elektromechanische handrem, schokdemper, quattro sport);

DC-DC converter.

 5
9 Adaptieve cruisecontrol 5
10 Versnellingssensor/koppeling sensor 5
11 Zijassistent 5
12 Verstelling van de lichtstraal;

Parkeersysteem.

 5
13 Airbag 5
14 Achterruitenwisser (allroad) 15
15 Hulpfusible (dashboard) 10
16 Hulpfusible 15 (motorruimte) 40
Bruin paneel B
1 — —
2 Brandstofpomp 25
3 Hulppomp 3,2 l FSI 5
4 Verwarming van de linkerstoel met/zonder ventilatie 15/30
5 Elektronisch stabiliteitsprogramma 10
6 Toeter 25
7 Motor van de raamschakelaar aan de linkerzijde 30
8 Elektronisch stabiliteitsprogramma 25
9 Motor van de raamschakelaar aan de achterzijde links 7,5
10 Module voor de elektrische systeemcontrole van het voertuig 1 30
11 Motor van de raamschakelaar aan de achterzijde rechts 7,5
12 Comfortelektronica 5

2013, 2014, 2015, 2016

Dashboard bestuurderszijde (linker cockpit)

Nummer Beschrijving Ampère [A]
Zwarte paneel A
1 Dynamisch stuur 5
2 Elektronische stabiliteitscontrole (module) 5
3 Druk sensor van het klimaatbeheersingssysteem;

Elektromechanische handrem;

Homelink;

Automatische verduistering van de binnenspiegel;

Luchtkwaliteitsensor;

Buitensensor voor lucht;

Elektronische stabiliteitscontrole (knop).

 5
4 — —
5 Geluid actuator 5
6 Verstelling van de lichtstraal/lampen (knipperlicht) 5/7,5
7 Licht (knipperlicht) 7,5
8 Modules (elektromechanische handrem, schokdemper, quattro sport);

DC-DC converter.

 5
9 Adaptieve cruisecontrol 5
10 Versnellingssensor/koppeling sensor 5
11 Zijassistent 5
12 Verstelling van de lichtstraal;

Parkeersysteem.

 5
13 Airbag 5
14 Achterruitenwisser (allroad) 15
15 Hulpfusible (dashboard) 10
16 Hulpfusible 15 (motor

Post correlati:

  1. Audi A6 Allroad C6 (2006-2011) – batterij
  2. Audi A7 (sinds 2010) – batterij
  3. Audi A3 8V Limousine (vanaf 2012) – batterij
  4. Audi A3 8V Sportback (vanaf 2012) – batterij
  5. Audi A3 8V (vanaf 2012) – batterij
  6. Audi A1 8X1 (vanaf 2010) – batterij
  7. Audi A4 en S4 B9/8W (2017-2022) – zekeringdoos
  8. Audi Q3 F3 II (2018-2022) – zekeringdoos

Jeroen van Vliet

Jeroen van Vliet

Mijn naam is Jeroen van Vliet en auto's zijn mijn grote passie – een passie die ik sinds 2017 graag met jullie deel. Ik kom uit Utrecht en ben al van jongs af aan gefascineerd door alles wat met vier (en soms twee) wielen te maken heeft – van klassieke modellen tot de nieuwste elektrische auto's. Op deze blog vind je mijn gedachten, tests, reviews en weetjes uit de autowereld. Ik schrijf eerlijk, met een vleugje humor en zonder onnodig technisch jargon – want ik geloof dat autoliefde voor iedereen begrijpelijk en toegankelijk moet zijn. Ben je hier voor het eerst? Welkom! En ben je een terugkerende lezer? Leuk dat je er weer bent.
