BMW X7 (2018-2021) – zekeringdoos

juli 18, 2025 Jeroen van Vliet

In dit artikel vind je de schema’s van de zekeringkast van de BMW X7 2018-2021, krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).

Indice

BMW X7 – schema van de zekeringkast

Productiejaar: 2018, 2019, 2020, 2021.

De zekeringen van de sigarettenaansteker (voedingsaansluiting) in de BMW X7 zijn de zekeringen F46, F218 en F273 in de zekeringkast.

Toewijzing van de zekeringen en symbolen

De zekeringkasten in de BMW X7 bevinden zich in de laadruimte en het interieur. De nummers van de zekeringen zijn gerelateerd aan de betekenis van de zekering.

Onderaan de post vind je de beschrijving van de symbolen!

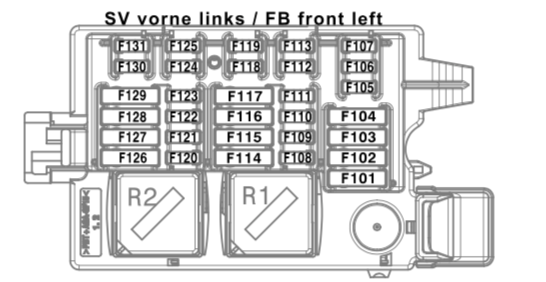

Linker voor zekeringkast

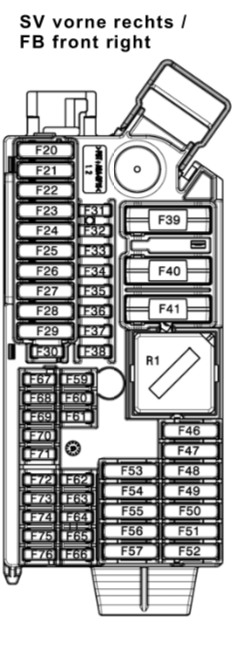

Rechter voor zekeringkast

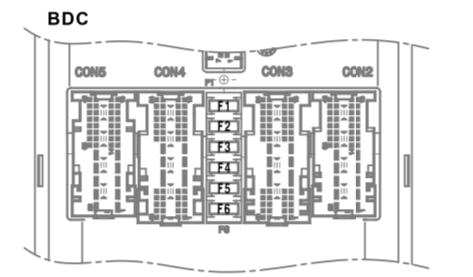

BDC (Carrosseriecontroller)

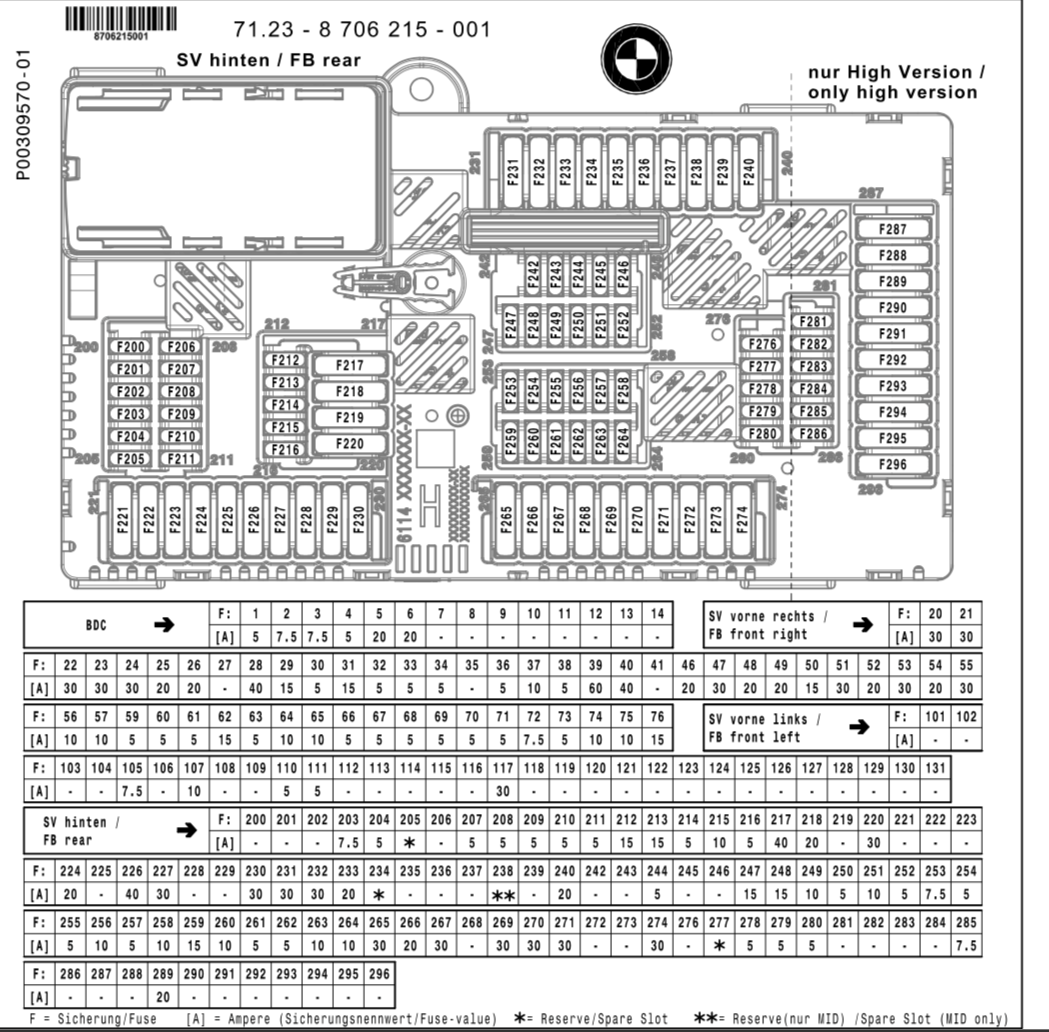

Zekeringkast in de kofferbak

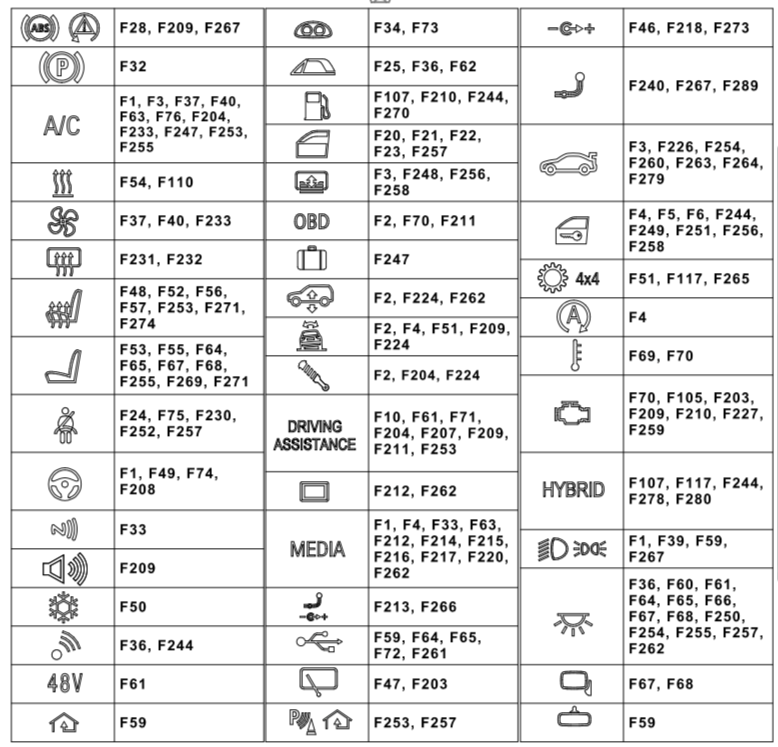

Betekenis van de BMW zekering symbolen

De lijst zal regelmatig worden bijgewerkt. Als je suggesties hebt, laat dan een reactie achter of stuur een e-mail!

Nr	Symbool	Beschrijving
1		ABS (systeem voor het voorkomen van blokkeren van de wielen tijdens het remmen), DSC (dynamische stabiliteitscontrole)
2		Controlemodule van de stuurkolomfunctie
3		Trailer module, trekhaak
4		Head-Up display op de voorruit (HUD)

5		START-STOP systeem
6		Elektrische spiegels
7		Pneumatische ophangingsysteem
8		Transmissie; DSC – dynamische stabiliteitscontrole; SMG – sequentiële handgeschakelde transmissie.
9		Hoofdlampen; Regen sensor; Lichtsensor; Elektronische rijhoogtecontrole.
10		Lampenmodule
11		CD-wisselaar; Can Gateway module.
12		Alarm
13		Parkeersensoren / Home link (garagedeuropener)
14		Elektrische ventilator
15		Toeter
16		Deurmodule; Stille automatische sluiting.
17		Elektrische ramen
18		Verwarmde stoelen
19		Stoelverstelling

20		Veiligheidsgordels
21		OBD
22		Verwarming;Autonome verwarming. Verwarming van de voorruit.
23		Cruise control
24		Relais van de achterruitenwisser
25		Ontdooien van de achterruit (verwarming van de achterruit)
26		Verwarming van de ruitensproeiervloeistof
27		Ventilator
28		Interne verlichting
29		Instrumentenpaneel; Kilometerstand
30		Klimatiseringssysteem
31	DDE	Digitale diesel elektronica (DDE)
32		Relais van de brandstofpomp; Controle van de brandstofpomp.
33		DME – Digitale motor elektronica; Geïntegreerde spanningsmodule – IVM.
34		BDC (Body Domain Controller)
35		HiFi versterker; TV tuner; Video module. Radio (?).

36		Banden druk controle RDV
37		Voorruit
38		Verlichtingsreinigingssysteem
39		Panoramadak; Schuifdak; Bovenste module van de cabriolet.
40		Telefoon
41		Bovenste module van de cabriolet; Relais van de cabriolet.
42		Voorste en achterste sigarettenaansteker; 12V aansluiting; Oplaadpunt in de kofferbak (12V).
43		Handrem
44		Slot van de kofferbakdeksel (achterklep); Automatische sluiting van de achterklep.
45		Elektrische zonnescherm achter (voor BMW F60 M5)
46		Dynamisch aandrijfsysteem
47		Vierwielaandrijving
48		START-STOP systeem
49		Rijassistent

50		Hybride systeem
51		Audiosysteem
52		Electrochrome achteruitkijkspiegel
53		Relais van de luchtveringcompressor
