Audi V8 4C (1988-1994) – zekeringdoos

In dit artikel vind je de schema’s van de zekeringkast van de Audi V8 4C (1988–1994), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringindeling).

Zekering- en relaischema – Audi V8 4C

Betreft voertuigen geproduceerd in de jaren:

1988, 1989, 1990, 1991, 1992, 1993, 1994.

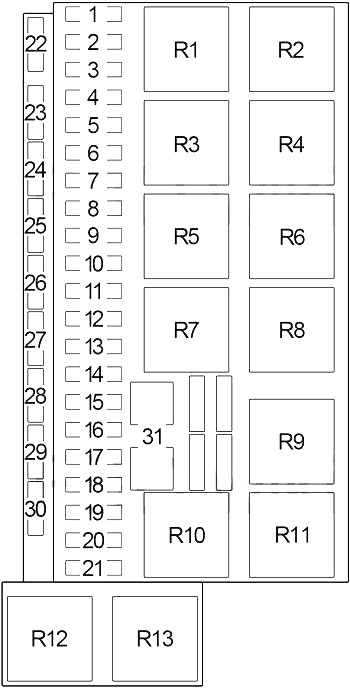

Schema van de zekeringkast in het interieur

Nummer	Ampère [A]	Beschrijving
1	15	Voorste mistlamp, achterste mistlamp
2	15	1988-1990: Noodknipperlicht
	10	1991-1994: Noodknipperlicht
3	25	1988-1990: Remlichtschakelaar, claxon
20	1991-1994: Remlichtschakelaar, claxon, hulpventilator van de radiator (2./3. snelheid) (1993-1994)
4	15	Interieurverlichting, aansteker, bagageruimteverlichting, boordcomputer, klimaatbeheersingssysteem, radio/luidsprekers, hulpventilator van de radiator (1. snelheid), cosmetische spiegelverlichting, klok, aansluiting
5	10	Verwarmingselement van de zuurstofsensor
	30	Koelventilator (maximale snelheid)
6	5	Zijverlichting en noodverlichting rechts, dagrijverlichting (Canada), achterlichten rechts (1993-1994)
7	5	Zijverlichting en noodverlichting links, achterlichten links (1993-1994)
8	10	Rechter grootlicht, grootlichtindicator
9	10	Linker grootlicht
10	10	Rechter dimlicht
11	10	Linker dimlicht
12	15	Sproei-installatie koplampen, extra ruitenwisser, controle-eenheid achterlichten, achteruitrijlichten, controle-eenheid ABS, automatische versnellingsslot, auto telefoon (1993-1994), differentieelvergrendeling, cruise control
13	15	Brandstofpomp
14	5	Kentekenverlichting, centrale console verlichting, handschoenenkast verlichting, motorruimte verlichting, dashboard (1993-1994)
15	25	1988-1990: Ruitenwissers/spuiters, knipperlichten, verwarmde spuitmondjes, airconditioning
	15	1991-1994: Ruitenwissers/reiniging, knipperlichten, verwarmde spuitmondjes
16	30	1988-1990: Achterruitontdooier, verwarmde spiegel
	20	1991-1994: Achterruitontdooier, verwarmde spiegel
17	30	1988-1990: Airconditioning, kachelventilator
	20	1991-1994: Airconditioning, kachelventilator
18	25	1988-1990: Elektrische stoelen met geheugen
	5	1991-1994: Elektrisch geheugen voor stoelen, buitenspiegel, centrale vergrendeling (1993-1994)
19	10	Centrale vergrendeling, verwarmde vergrendeling, inbraakalarm systeem
	30	Centrale vergrendeling, verwarmde deurvergrendeling
	15	1991-1994: Centrale vergrendeling, verwarmde deurvergrendeling
20	25	1988-1990: Verwarmde stoelen
	30	1988-1990: Koelventilator (lage snelheid), relais van de koelventilator
	30	1991-1994: Verwarmde stoelen
21	20	1988-1990: Elektrische ramen
	25	1991-1994: Elektrische ramen, achteraansteker
22	–	–
23	10	Injectoren, luchtstroomsensor met verwarmd snoer
24	15	Tankklep met actieve kool, stationair stabilisatie
25	30	Elektrische stoelen met geheugen
26	5	Cruise control
27	5	Motronic motorcontrole systeem
28	5	1988-1990: Dashboardinstrumenten
	15	1991-1994: Dashboardinstrumenten
29	10	Automatische transmissie
30	5	Dashboard, boordcomputer en functiecontrole schakelaar, automatische controle systeem
31	–	–
Relais
R1	claxon
R2	Mistlampen
R3	Automatische transmissie
R4	–
R5	Intermittent sproeier/ruitenwisser
R6	–
R7	Brandstofpomp
R8	–
R9	Ladingvermindering
R10	–
R11	–
R13	Radiatorventilator (derde graad)
Schakelaar
R12	Elektrisch raam, elektrische stoelen

Relaiskasten van het interieur

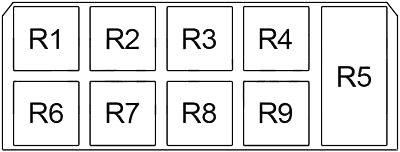

Relaiskast 1

Nummer	Relais
R1	Airconditioning
R2	Katalysator
R3	Radiatorventilator (lage snelheid)
R4	Voorste koplampen
R5	Elektrisch raam / schuifdak
R6	–
R7	–
R8	Radiatorventilator
R9	ABS-verbinding

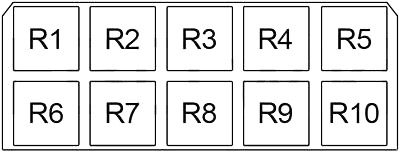

Relaiskast 2

Nummer	Relais
R1	–
R2	Luidspreker
R3	Inbraakalarm lichtalarm
R4	Verwarmde bestuurdersstoel
R5	Verwarmde passagiersstoel
R6	Versnellingsslot
R7	Reserve licht
R8	Hulpwaspomp
R9	Verwarmde achterbank links
R10	Verwarmde achterbank rechts
