Audi A8 (D3) (2002-2009) – zekeringdoos

Jeroen van Vliet

In dit artikel vind je de schema’s van de zekeringkast van de Audi A8 (D3) (2002–2009), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).

Audi A8 (D3) (4E) – schema van de zekeringkast

Productiejaar: 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.

De zekering voor de sigarettenaansteker in de Audi A8 D3 is zekering nr. 36/20A en zekering nr. 37/20A in zekeringkast nr. 2 in het interieur.

Locaties

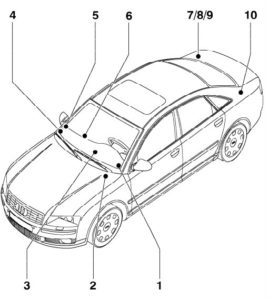

  1. Zekeringkast op het linker dashboard;
  2. Zekering- en relaiskast in de motorruimte;

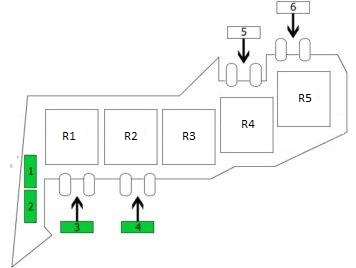

  3. Zekering- en relaiskast achter het dashboard;
  4. Zekeringkast op het rechter dashboard;

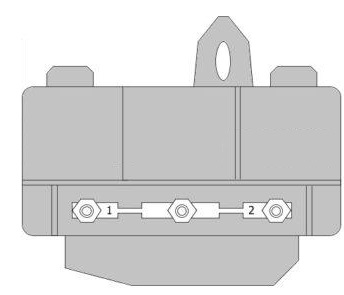

  5. Zekeringen op het frame aan de rechterkant;
  6. Zekeringkast bij de voeten van de passagier;

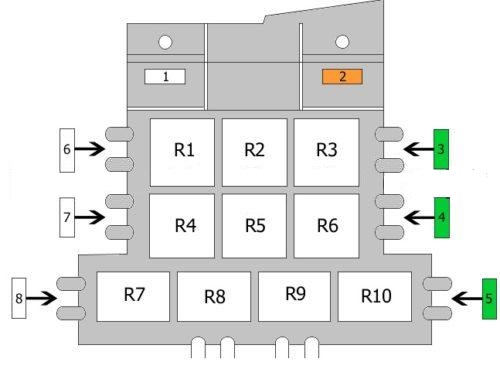

  7. 8. 9. 10. – Blokken met relais en zekeringen in de kofferbak respectievelijk links en rechts.

Zekeringkast in het interieur aan de linkerkant

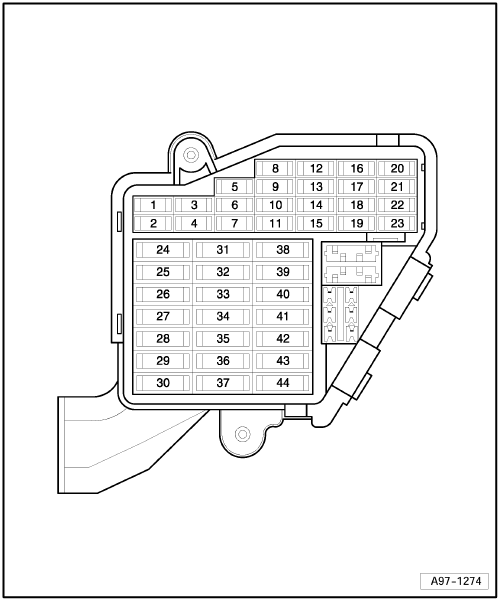

Schema van de zekeringkast

Nummer Ampère [A] Beschrijving
1 5A Garagepoortopening (HomeLink)
2 5A Parkeerhulp controle-eenheid
3 5A Parkeerhulp controle-eenheid
4 10 A Controle van de lichtsterkte van de koplampen
5 5A Instrumentenpaneel
6 10 A Controle-eenheid van de stuurkolom
7 5A Diagnose aan boord
8 5A Olie- en temperatuur sensor;

Diagnose aan boord.
9 5A ABS controle-eenheid;

Controle-eenheid van de stuurkolom.
10 5A Dataverbindingsconnector
11 10 A Lane detection controle-eenheid
12 5A Remlichten
13 10 A Telefoon controle-eenheid;

Telematica.
14 5A Speciale voertuig controle-eenheid
15 5A Startautorisatie controle-eenheid
16 10 A Achterin entertainment
17 5A Adaptieve cruise control eenheid
18 5A Verwarmde ruitenwisserdoppen
19 10 A Speciale voertuig controle-eenheid
20 5A Bandenspanning controlesysteem
21 5A Speciale voertuig controle-eenheid
22 5A Rempedaal schakelaar
23 5A Telefoon
24 15A Toeter
25 40A Ruitenwissermotor
26 15A Speciale voertuig controle-eenheid
27 25A ABS controle-eenheid
28 Niet gebruikt
29 1A Verlichting, schakelaar(s)
30 Niet gebruikt
31 30A Voeding controle-eenheid
32 5A Informatie weergave controle
33 25A Verwarming voor de benen achter links
34 Niet gebruikt
35 Niet gebruikt
36 5A Controle-eenheid van de rijstrookassistent
37 15A Koelbox
38 30A Voeding controle-eenheid
39 7,5A Controleur van de linker voorportier
40 25A Voeding controle-eenheid;

Verstelling van de stuurkolom, verticaal;

Verstelling van de stuurkolom, horizontaal.
41 7,5A Controleur van de linker achterportier
42 25A Ingang en start van de autorisatie controle-eenheid
43 10 A Linkse richtingaanwijzers
44 10 A Rechtse richtingaanwijzers
