BMW 3 E30 (1982-1994) – zekeringdoos

In dit artikel vind je de schema’s van de zekeringkast van de BMW 3 Serie (E30) 1982-1994, krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringindeling).

BMW 3 E30 – zekering schema

Productiejaar: 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994.

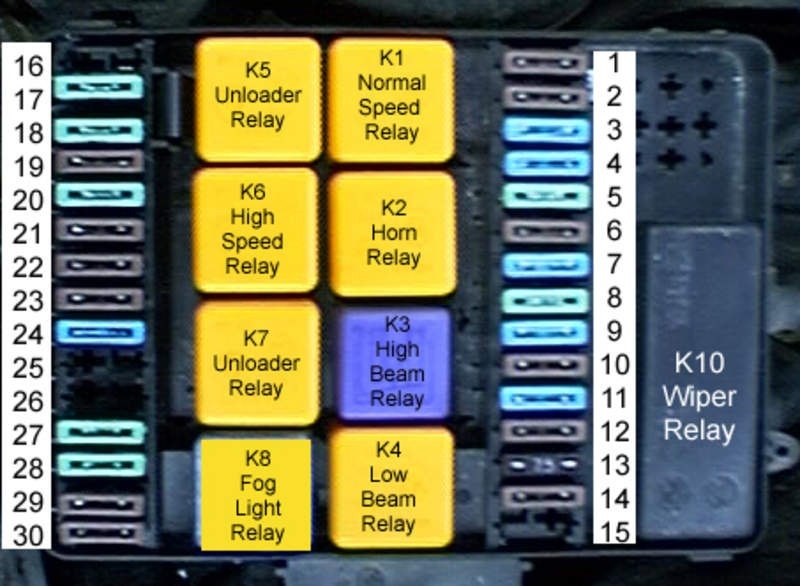

Zekeringkast in de motorruimte

De zekeringkast (aansluitdoos) met reservezekeringen, relais en plastic pincet bevindt zich in de motorruimte aan de linkerkant, dicht bij de voorruit.

Beschrijving

1.7.5 Linker dimlicht
2. 7.5 Rechter dimlicht
3. 15 Extra motor van de koelventilator (lage snelheid)
4. 15 Richtingaanwijzers
5. 25 (30) Motoren van de ruitenwissers, sproeier en koplampen
6. 7.5 Remlampen. Programmeerbare snelheidsregelaar (cruise control)
7. 15 Claxon
8. 25 (30) 2 Achterruitverwarming
9. 7.5 (15) Elektrische uitrusting van carburatormotoren. of Achteruitrijlichten. (Elektrische uitrusting van carburatormotoren. Achteruitrijlichten. Indicatie van de ingeschakelde versnelling van de automatische transmissie)
10.7.5 Controleapparaten. Boordcomputer of controleapparaten. Boordcomputer. Achteruitrijlichten
11. 15 Elektrische brandstofpomp. Injectiepomp van de elektromotor
12. 15 Radio. Boordcontrolesysteem. Controleapparaten
13.7.5 Linker dimlicht
14.7.5 Rechter dimlicht 15.7.5 Achterlichten (mistlampen)
16. 15 Verwarming van de bestuurdersstoel 17,25 (30) 2 Elektrisch schuifdak
18,30 Elektrische motor van de extra koelventilator (bij operationele snelheid)
19,15 (30) 2 Elektrische motor en verwarmingselement van de buitenspiegel
20. 30 Elektrische motor van de verwarmingsventilator. Klimaatsysteem
21.7.5 Binnenverlichting. Verlichting van het dashboardkastje. Draagbare lamp. Klok. Radio-ontvanger (station geheugenapparaat). Boordcomputer
22. 7.5 Zijlichten in de linker koplamp, linker achterlicht 23. 7.5 Zijlichten in de rechter koplamp, rechter achterlicht. Instrumentverlichting. Kentekenverlichting
24. 15 Richtingaanwijzers in waarschuwingsmodus
25. Reserve
26. Reserve
27. 25-30 Vergrendelingssysteem. Verwarmings elementen voor de portiersloten. Diefstalbeveiligingssysteem Deurslot systeem. Verwarmings elementen voor de portiersloten. Inbraakbeveiliging. Buzzer van de boordcomputer 28,25
(30) 2 Aansteker. Elektrische aandrijving van de antenne. Motor van de extra verwarming
29.7.5 Linker mistlamp
30.7.5 Rechter mistlamp

Relais

1. Normaal relais voor snelheid / wachtmodus;
2. Claxon;
3. Koplamp relais;
4. Dimlicht relais;
5. Niet gebruikt;
6. Snel/wacht relais;
7. Reserve;
8. Mistlamp relais;
9. Reserve;
10. Ruitenwisser.
