Mitsubishi Fuso Fighter 2 – schema van de zekeringen

Productiejaar: 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010

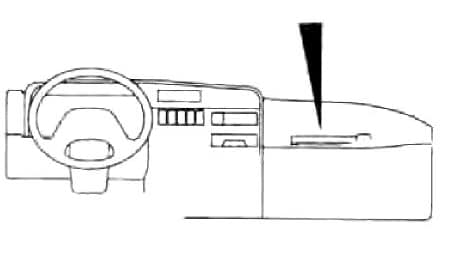

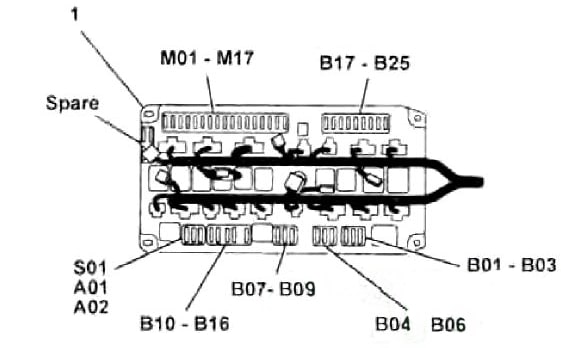

De hoofdzekering en de relaisdoos bevinden zich in het paneel achter het beschermdeksel, tegenover de passagiersstoel.

Nummer	Beschrijving
A01	10A Radio
A02	Aansteker 15A
B01	Noodvoeding 10A (WATT)
B02	Noodvoeding 10A (ACC)

B03	15A Verlichting van de laadruimte
B04	20A Aansluiting voor extra apparatuur
B05	25A Elektrische ramen
B06	Automatische transmissie 10A
B07	10A Remlichten
B08	15A Richtingaanwijzers en noodverlichting
B09	20A Parkeerlichten
B10	10A Koplamp relais
B11	Reserve
B12	15A Rechter koplamp
B13	Reserve
B14	Reserve
B15	15A Linker koplamp
B16	Reserve
B17	Reserve

B18	Airconditioning 20A
B19	Reserve
B20	30A ABS
B21	Reserve
B22	10A Interieurverlichting voertuig
B23	10A Verwarmde spiegels
B24	Reserve
B25	15A Claxon
M01	Automatische transmissie 10A
M02	Aansluiting voor stroomvoorziening 10A
M03	Reserve
M04	10A Noodvoeding (HOofd)
M05	10A Startblokkering schakelaar
M06	Automatische transmissie 20A
M07	10A Verwarmde spiegels
M08	10A Motorbeheersysteem (aandrijving)

M09	20A Verwarmingsventilator
M10	Reserve
M11	10A Motorbesturingsunit
M12	ABS-besturingsunit 10A
M13	10A Richtingaanwijzers en noodverlichting
M14	Lucht droger 15A
M15	10A Meetinstrument; Snelheidsmeter.
M16	10A Achteruitrijlichten
M17	Veegbladen 15A
S01	10A Beschermingsrelais

De eenheid onder de bestuurdersstoel kan ook enkele relais en zekeringen bevatten, bijvoorbeeld 30A – controle van de automatische transmissie.

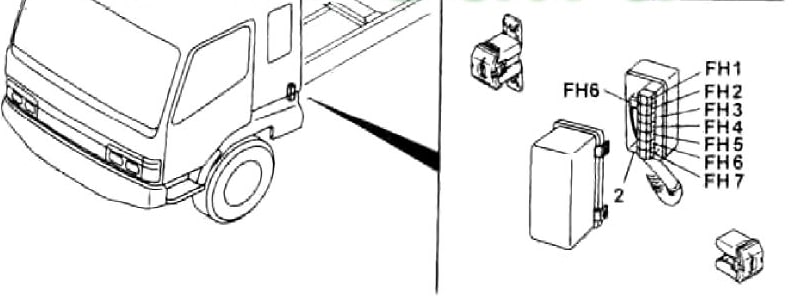

Deze bevindt zich achter de cabine op het chassis en is afgedicht met een deksel om waterinfiltratie te voorkomen.

Nummer	Beschrijving
FH1	50A Start (terminal “B”)
FH2	Zekeringen 40A (B07 tot B16)
FH3	Zekeringen 40A (B18 tot B24)

FH4	Zekeringen 40A (B01 tot B04)
FH5	50A Gloeilamp relais (terminal “B”)
FH6	Generator 140A (uitgang “B”)
FH7	Zekering 40A “B06”
FH8	Automatische transmissie 60A
