BMW 4 G22 en G23 (2020-2021…) – zekeringdoos
In dit artikel vind je de schema’s van de zekeringkast van de BMW Serie 4 (G22 en G23) 2020‑2021…, je krijgt informatie over de locatie van de zekeringpanelen in de auto en leert de toewijzing van elke zekering (zekeringlay-out).
BMW 4 G22 en G23 – schema van de zekeringkast
Productiejaar: 2020, 2021.
Sigarettenaansteker zekeringen (stroomaansluiting) in BMW 4 G22 en G23 zijn de zekeringen F46, F251, en F273 in de zekeringkast.

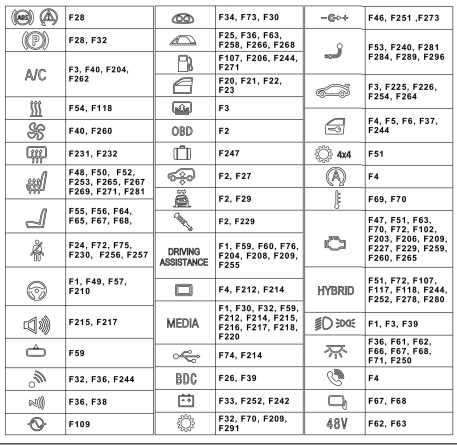

Toewijzing van de zekeringen en symbolen
De zekeringkasten in BMW 4 G22 en G23 bevinden zich in de laadruimte en het interieur. De nummers van de zekeringen zijn gerelateerd aan de betekenis van de zekering.
Onderaan de post vind je de beschrijving van de symbolen!

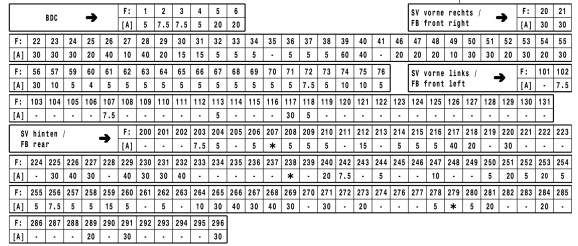

Amperages:
- BDC
- Rechter voor zekeringkast
- Linker voor zekeringkast
- Achterste zekeringkast.

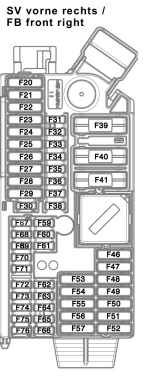

Rechter voor zekeringkast

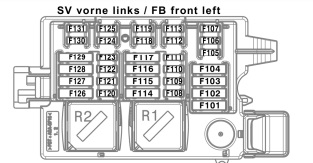

Linker voor zekeringkast
BDC (Carrosseriecontroller)

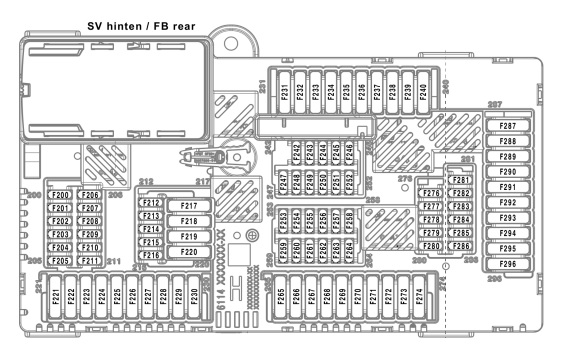

Zekeringkast in de kofferbak
Betekenis van de BMW zekering symbolen
De lijst wordt regelmatig bijgewerkt. Als je suggesties hebt, laat dan een reactie achter of stuur een e-mail!
| Nr | Symbool | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 |  |
ABS (systeem voor het voorkomen van blokkeren van de wielen tijdens het remmen), DSC (dynamische stabiliteitscontrole) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 |  |
Controlemodule van de stuurkolomfunctie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 |  |
Trailer module, trekhaak | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 |  |
Head-Up display op de voorruit (HUD) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 |  |
START-STOP systeem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 |  |
Elektrische spiegels | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 |  |
Pneumatische ophangingsysteem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 |  |
Transmissie; DSC – dynamische stabiliteitscontrole;
SMG – sequentiële handmatige transmissie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 |  |
Hoofdlampen; Regen sensor;
Licht sensor; Elektronische controle van de rijhoogte. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 |  |
Lichtmodule | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 |  |
CD-wisselaar; Can Gateway module. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 |  |
Alarm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 |   |
Parkeersensor / Home link (garagedeuropener) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 |  |
Elektrische ventilator | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 |  |
Claxon | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 |  |
Deurmodule; Stille automatische sluiting. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 |  |
Elektrische ramen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 |  |
Verwarmde stoelen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 |  |
Stoelverstelling |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 |  |
Veiligheidsgordels | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 |  |
OBD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 |  |
Verwarming;Onafhankelijke verwarming.
Verwarming van de voorruit. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 |  |
Tempomat | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 |  |
Relais van de achterruitenwisser | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 |  |
Ontdooien van de achterruit (verwarming achterruit) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 |  |
Verwarming van de ruitensproeiervloeistof |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 |  |
Ventilator | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 |  |
Interne verlichting | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 |  |
Dashboard; Kilometerstand | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 |   |
Klimaatsysteem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | DDE | Digitale diesel elektronica (DDE) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 |  |
Brandstofpomp relais; Controle van de brandstofpomp. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 |  |
DME – Digitale motor elektronica; Geïntegreerde spanningsmodule – IVM. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 |  |
BDC (Body Domain Controller) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 |  |
HiFi versterker; TV-tuner;
Video module. Radio (?). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 |  |
Bandenspanning controle RDV | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 |  |
Voorruit | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 |  |
Verlichtingsinstallatie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 |  |
Schuifdak; Panoramisch glas;
Bovenste module van de cabriolet. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 |  |
Telefoon |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 |  |
Bovenste module van de cabriolet; Cabriolet relais. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 |  |
Voorste en achterste sigarettenaansteker; 12V aansluiting;
Oplaadpunt in de kofferbak (12V). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 |  |
Handrem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 |  |
Kofferbakvergrendeling (achterklep); Automatische sluiting van de achterklep. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 |  |
Elektrische zonnescherm achter (voor BMW F60 M5) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 |  |
Dynamisch aandrijfsysteem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 |  |
Vierwielaandrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 |  |
START-STOP systeem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 49 |  |
Rijassistent | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 |  |
Hybride systeem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 51 |  |
Audiosysteem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 52 |  |
Electrochrome achteruitkijkspiegel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 53 |  |
Relais van de compressor van het pneumatische ophangingssysteem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
