Bobcat 324 (minigraver) – zekeringdoos
In dit artikel vind je de schema’s van de zekeringkast van de Bobcat 324 (minigraver), krijg je informatie over de locatie van de zekeringpanelen in de machine en leer je de toewijzing van elke zekering (zekeringlayout).

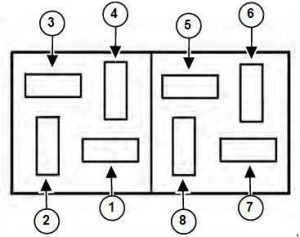

Bobcat 324 (minigraver) – schema van de zekeringkast
Productiejaar:
Zekeringkast
| Nr | Amperages [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | Instrument – werkurenmeter, waarschuwingspieper en verlichting van de brandstofmeter | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 20 | Accessoires – accessoiresconnector, verwarming en claxon. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 20 | Start – contactsleutel, niet-aangesloten accessoiresconnector | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 15 | Cabine – cabinevoeding, verlichting, ruitenwisser en koepelverlichting | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Voeding – apparaatstekker | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15 | Tijdgestuurde voeding – stoptimer-module | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 15 | Voeding uitschakeling timer-module | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

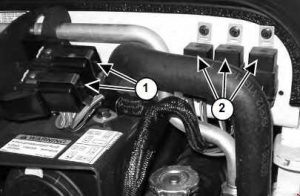

De graafmachine is uitgerust met een 12 volt elektrisch systeem met negatieve aarding. Het elektrische systeem wordt geregeld via zekeringen en relais aan de rechterkant van de motorruimte (pos. 1 en 2). De zekeringen beschermen het elektrische systeem bij een elektrische overbelasting. De oorzaak van de overbelasting moet worden geïdentificeerd en verwijderd voordat de motor opnieuw wordt gestart.
LET OP: De toewijzing van de terminals en bedrading voor de afzonderlijke connectors kan variëren afhankelijk van het uitrustingsniveau van het voertuig, het model en de markt.
