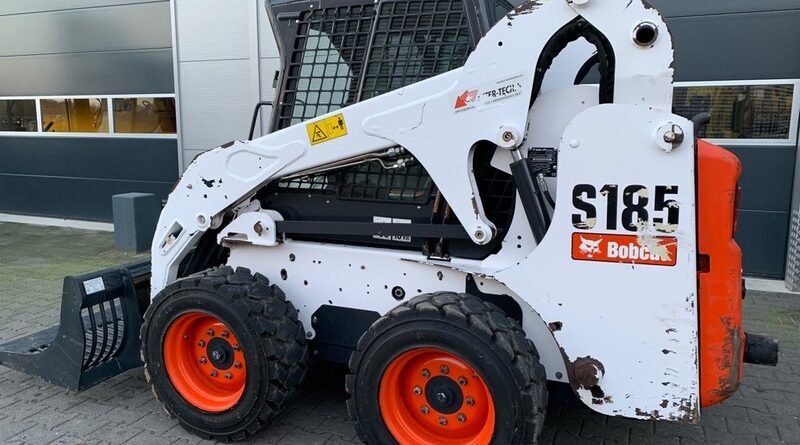

Bobcat S185 – zekeringdoos
In dit artikel vind je de schema’s van de zekeringkast van de Bobcat S185 (wielminigraver), krijg je informatie over de locatie van de zekeringpanelen binnen de machine en leer je de toewijzing van elke zekering (zekeringindeling).
Bobcat S185 – schema van de zekeringkast
Jaar van productie:
Zekeringkast
| Nr | Amperages [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 25 | Toeter niet aangesloten | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 5 | ACS / AWS / SJC met schakelaar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 25 | Alarm reservegenerator en accessoires | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 25 | Accessoires | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 25 | Verwarming en airconditioning | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15 | Voor- en parkeerlichten | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 15 | Achterlichten | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 25 | Bobcat-controller | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 30 | Aandrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 30 | Brandstofonderbreking | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 15 | Voedingsstekker | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 25 | ACS / AWS / SJC zonder schakelaar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relais | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Verwarming en airconditioning | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Voedingsschakelaar | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Voor- en parkeerlichten | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Brandstofonderbreking | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Achterlichten | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Aandrijving | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Voorverwarmingsgloeilampen | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Startmotor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
De oplader heeft een 12 volt alternatorlaadsysteem met negatieve massa. Het elektrische systeem is beschermd door zekeringen die zich in de cabine op het bedieningspaneel bevinden en door een hoofdzekering van 100 A in de motorruimte links van de motor, onder het luchtfilter. De zekeringen beschermen het elektrische systeem bij elektrische overbelasting. Voordat je de motor opnieuw start, moet je de oorzaak van de overbelasting vaststellen.
De elektrische installatie is beschermd tegen overbelasting door zekeringen en relais die zich onder de afdekking van de zekeringkast bevinden (pos. 1). Binnen de afdekking bevindt zich een label dat de positie en de stroomsterkte toont.
Verwijder de afdekking om de zekeringen te controleren of te vervangen.
LET OP: De toewijzingen van de terminals en bedrading voor elke connector kunnen variëren afhankelijk van het uitrustingsniveau van het voertuig, het model en de markt.
