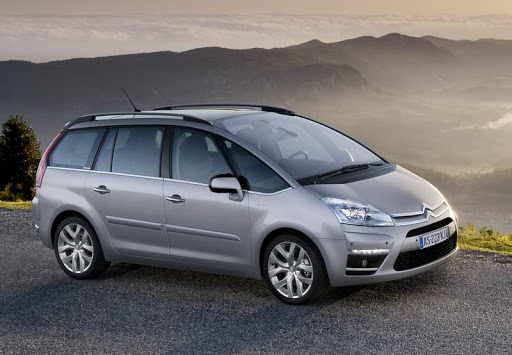

Citroen C4 Picasso (2006-2013) – zekeringdoos
In dit artikel vind je de schema’s van de zekeringkast van de Citroën C4 Picasso 2006‑2013, krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringindeling).
Citroen C4 Picasso (2006-2013) – schema van de zekeringkast
Productiejaar: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.
Zekering sigarettenaansteker (voedingsaansluiting) in de Citroën C4 Picasso (2006-2013) is de zekering F9 in de zekeringkast onder het dashboard.
Zekeringkast onder het dashboard
Zekeringkast nummer 1
| Nr | Amperages [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 15 | Achterruitwisser | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 30 | Vergrendeling en ontgrendeling van de aarde | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 5 | Airbag | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 10 | Multimedia;Fotochromatische binnenspiegel;
Deeltjesfilter; Diagnose-aansluiting; Klimaatregeling; Hoogtecorrectie van de koplampen. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 30 | Voorste ramen;Elektronica van de voorste deuren;
Panoramisch glazen dak. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 30 | Achterste ramen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 5 | Interieurverlichting;Geïsoleerde lade;
Radio. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 20 | Multifunctioneel display;Radio;
CD-wisselaar; Stuurbediening; Multimedia; Deflatie detectie; Alarm; Trekhaak. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 30 | Sigarettenaansteker;Multimedia;
Voorkeursaansluiting 12V; Zaklamp; Radio. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 15 | Hoogtecorrector (ophangingsysteem) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 15 | Remschakelaar;Ontstekingsschakelaar. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 15 | Parkeerhulp;Automatische veegfunctie en verlichting van het scherm;
Elektrisch passagierszitje; AFIL; Hi-Fi versterker; Trekhaak. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 5 | Motorrelais;Elektrisch bestuurderszitje. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 15 | Klimaatregeling;Bluetooth® handsfree kit;
Automatische transmissie; Airbag; Dashboard. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 30 | Vergrendeling en ontgrendeling | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | UITLAAT | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 40 | Verwarmde achterruit | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Zekeringkast nummer 2
| Nr | Amperages [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | 20 | Verwarmde stoelen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | Vrij | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | Vrij | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | 5 | Parkeerhulp;Automatische veegfunctie en verlichting van het scherm;
Elektrisch passagierszitje; AFIL; Hi-Fi versterker |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | 5 | Display | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | Vrij | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | 20 | Hi-Fi versterker | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | 10 | Klimatisering, lichtpakket | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | 30 | Elektrisch bestuurderszitje | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F39 | 5 | Brandstofklep | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F40 | 30 | Elektrisch passagierszitje;Panoramisch dak. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Zekeringkast in de motorruimte
| Nr | Amperages [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 20 | Motorbeheer | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 15 | Toeter | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 10 | Ruitensproeierpomp | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 20 | Hoofdlicht sproeierpomp | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 15 | Motorcomponenten | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 10 | Bi-functionele xenon richtingaanwijzers;Hoogtecorrectiemotor van de koplampen;
Koppeling schakelaar; BCP (beveiligingsschakelaarbox). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 10 | Automatische transmissie;Vloeistofniveau schakelaar van de motor;
Stuurhulp. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 25 | Startmotor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 10 | Remlichtschakelaar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 30 | Motorcomponenten | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 40 | Achterventilator | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 30 | Schermreiniging | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 40 | BSI (geïntegreerde systeeminterface) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 30 | Luchtpomp, uitschakeling van de warmtewisselaar | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 10 | Rechter grootlicht | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 10 | Linker grootlicht | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 15 | Linker dimlicht | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 15 | Rechter dimlicht | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Zekeringkast op de accu
| Nr | Amperages [A] | Beschrijving |
| F1 | Accu Plus aansluitpennen | |
| F2 | Voedingsaansluitpennen;BSM (motorrelais module). | |
| F3 | ||
| F4 | 5 | Actuator van de automatische transmissie en ECU |
| F5 | 15 | Diagnose-aansluiting |
| F6 | 15 | ECU voor elektronische automatische transmissie met 6 versnellingen |
| F7 | 5 | ECU ESP |
| F8 | 20 | Achterste 12V aansluiting |
