Citroën Saxo (1996-2003) – zekeringdoos
In dit artikel vind je de schema’s van de zekeringkast van de Citroën Saxo 1996‑2003, krijg je informatie over de positie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringindeling).
Citroen Saxo – schema van de zekeringkast
Productiejaar: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.

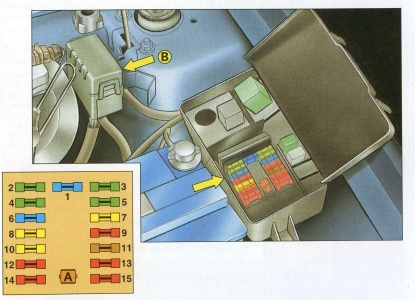

Motorruimte
Beschrijving
- 15A – EBU
- 30A – ABS
- 30A – Ventilatiesysteem met elektrische ventilator
- 30A – ABS
- 30A – Extra ventilator
- 15A – Mistlampen voor
- 20A – Dagrijverlichting
- 20A – Koplampreiniging
- 10A – TNVD
- 20A – ABS-indicator
- 5A – Zuurstofsensor
- 10A – Linker dimlicht
- 10A – Rechter dimlicht
- 10A – Linker grootlicht
- 10A – Rechter grootlicht.

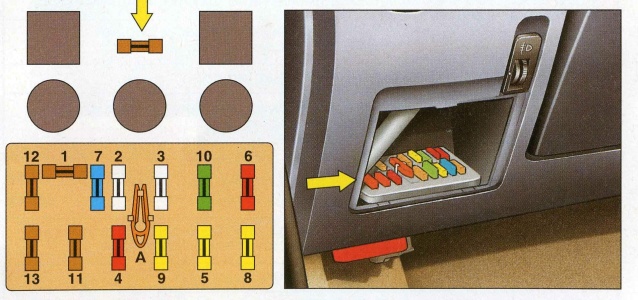

Interieur
De zekeringkast bevindt zich onder het dashboard aan de linkerkant, onder het beschermkapje, boven de ontgrendelingshendel van de motorkap.
Beschrijving
- 5A – Dashboard
- 25A – Airconditioning – Achterruitverwarming – Verwarmde spiegels
- 25A –
- 10A of 30A – Navigatielicht – Klok – Elektrische raambediening – Elektrische spiegels – Radio – Elektrische bediening van de achterklep
- 20A – Claxon – Aansteeklamp – Motortemperatuurindicator
- 10A – Alarm
- 15A – Stoplicht – Achteruitrijsignaal – Diagnosetester
- 20A – Interieurverlichting – Geheugen van de recorder – Diagnosestekker – Klokgeheugen – Afstandsbediening
- 20A – Motor van de ruitenwissers – Ruitensproeipomp
- 30A –
- 5A – Achterste mistlampen
- 5A – Parkeerlampen – Rechterknipper
- 5A – Linkerknipper
- 5A – Uitschakelrelais van de compressor
