Citroën C4 Spacetourer (2018-2021) – zekeringdoos
In dit artikel vind je de diagrammen van de zekeringkast van de Citroën C4 Spacetourer 2018‑2021, krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringindeling).
Zekeringen en relais – Citroën C4 Spacetourer
Betreft voertuigen geproduceerd in de jaren:
2018, 2019, 2020, 2021.
Zekeringen in het dashboard
Twee zekeringkasten bevinden zich onderaan het dashboard (aan de linkerkant).

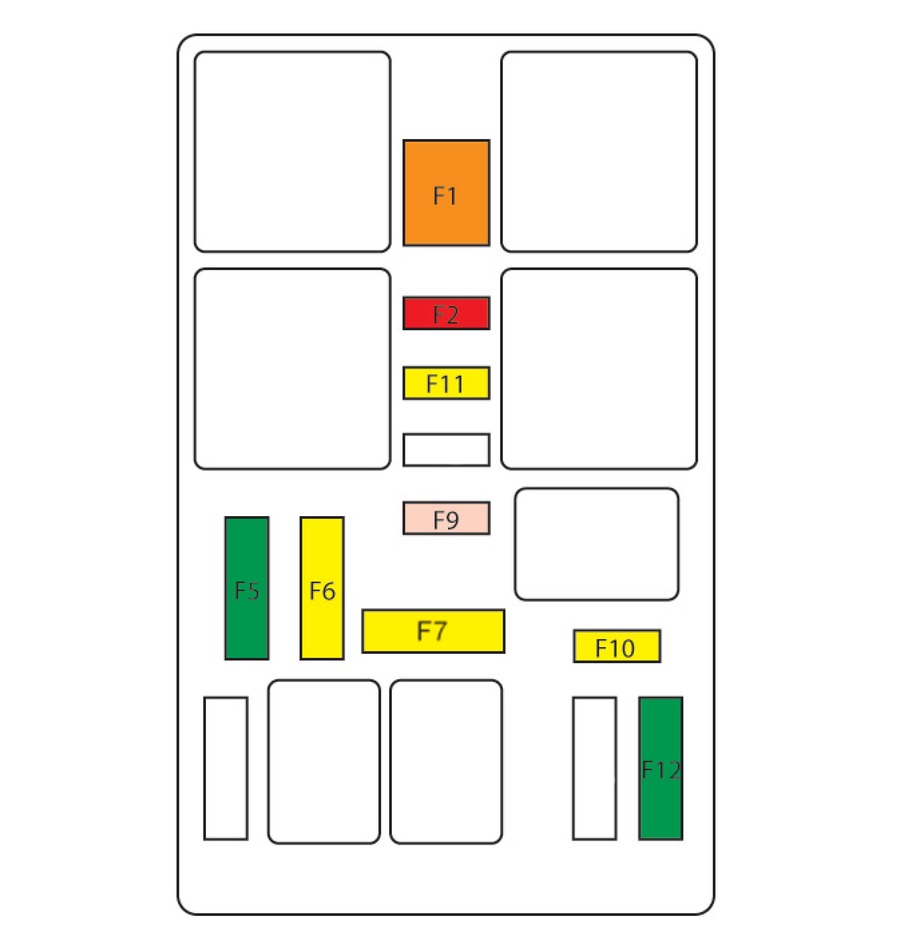

Kast 1
|
Nummer |
Amperages [A] |
Beschrijving |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
F1 |
40 A |
Achterruitverwarming / ontdooiing. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F2 |
20 A |
Elektrische buitenspiegels. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F5 |
30 A |
Zonnescherm van het panoramadak. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F6 |
20 A |
Achterin voor multimedia-apparaten 12 V. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F7 |
20 A |
Bij 230 V. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F9 |
25 A |
Verwarmde stoelen. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F10 |
20 A |
Module van de trekhaak. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F11 |
20 A |
Airconditioningventilator. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F12 |
30 A |
Raamheffer motor. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Kast 2
|
Nummer |
Amperages [A] |
Beschrijving |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
F7 |
10 A |
Bij 12 V voor multimedia-apparaten in de kofferbak. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F8 |
20 A |
Ruitenwisser achterruit. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F10 |
30 A |
Centrale vergrendeling |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F17 |
5 A |
Voorpassagiersairbag. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F18 |
5 A |
Automatische transmissieschakelaar. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F21 |
3 A |
START/STOP-knop. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F22 |
3 A |
Regen- en lichtintensiteitssensor; Camera op de voorruit. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F24 |
5 A |
Parkeerassistent; Assistentie via panoramisch zicht. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F27 |
5 A |
Automatische transmissie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F29 |
20 A |
Audio- en telematica-systemen. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F32 |
15 A |
12 V-aansluitingen. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F35 |
5 A |
Hoogteverstelling van de koplampen; Achterruitverwarming; Radar sensor. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
F36 |
5 A |
Verlichting: dashboardkastje, middenconsole, leeslampjes, plafondlampen. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Zekeringen in de motorruimte
De zekeringkast bevindt zich in de motorruimte, dicht bij de accu.
|
Nummer |
Amperages [A] |
Beschrijving |
|---|---|---|
|
F16 |
20 A |
Waslampen van de koplampen. |
|
F18 |
10 A |
Rechtermistlamp. |
|
F19 |
10 A |
Linkermistlamp. |
|
F29 |
40 A |
Ruitenwissers. |
