In dit artikel vind je de schema’s van de zekeringkast van de Citroën Berlingo III 2018‑2022, krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringindeling).

Citroen Berlingo III – schema van de zekeringkast

Productiejaar: 2018, 2019, 2020, 2021.

Zekeringen voor sigarettenaansteker (voedingspunten) in de Citroen Berlingo III zijn de zekeringen F32(voorkant) en F7(achterkant) in de zekeringkast op het dashboard.

Zekeringen in het dashboard

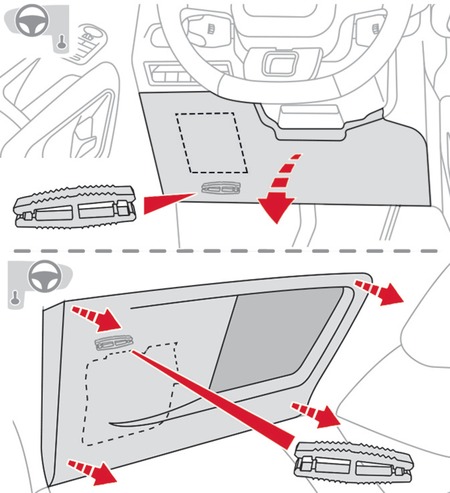

De zekeringkast bevindt zich aan de onderzijde van het dashboard (aan de linkerkant).

Nummer	Amperages [A]	Beschrijving
F1	10	Draadloze oplader voor smartphone; Electrochromatische achteruitkijkspiegel.
F4	15	Toeter.
F6	20	Ruitenwisserpomp.
F7	10	Voeding 12 V (achterkant).
F10	30	Elektronische beveiligingsmodule voor het openen van de deuren van binnenuit.
F13	10	Bedieningselementen voor telematicasystemen en radio.
F14	5	Alarm; Overbelastingsindicator; Geavanceerde telematicamodule.
F19	3	Trekhaakmodule.
F22	3	Scherm van het Surround Rear Vision-systeem.
F23	5	Basismodule van de trekhaak.
F27	5	Bijverwarming.
F29	20	Radio; Touchscreen.
F32	15	Voeding 12 V (voorkant).
F34	5	Bedieningselementen voor de spiegels.
F36	5	Voeding USB.

Zekeringen in de motorruimte

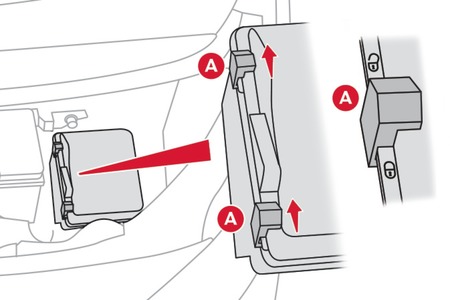

De zekeringkast bevindt zich in de motorruimte, nabij de accu.

Nummer	Amperages [A]	Beschrijving
F16	15	Voorste mistlamp.
F18	10	Rechter dimlicht.
F19	10	Linker dimlicht.
F29	40	Voorruitwissers.

Schema’s van zekeringen en relais – Citroën Berlingo III

Betreft voertuigen geproduceerd in de jaren:

2022.

Voor de sigarettenaansteker (voedingspunten) in de Citroën Berlingo III zijn de zekeringen F32(voorkant) en F7(achterkant) in de zekeringkast op het dashboard.

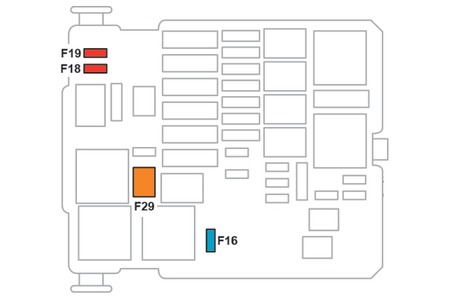

Zekeringen in de motorruimte

De zekeringkast bevindt zich in de motorruimte, nabij de accu.

Nummer	Amperages [A]	Beschrijving
F16	15	Voorste mistlamp.
F18	10	Rechter voorlamp.
F19	10	Linker voorlamp.
F29	40	Voorruitwisser.

Zekeringen in het dashboard

De zekeringkast bevindt zich aan de onderzijde van het dashboard (aan de linkerkant).

Nummer	Amperages [A]	Beschrijving
F1	10	Draadloze oplader voor smartphone; Electrochromatische achteruitkijkspiegel.
F4	15	Toeter.
F6	20	Ruitenwisserpomp.
F7	10	Voeding 12 V (achterkant).
F10	30	Elektronische beveiligingsmodule voor het openen van de deuren van binnenuit.
F13	10	Bedieningselementen voor telematicasystemen en radio.
F14	5	Alarm; Overbelastingsindicator; Geavanceerde telematicamodule.
F19	3	Trekhaakmodule.
F22	3	Scherm van het Surround Rear Vision-systeem.
F23	5	Basismodule van de trekhaak.
F27	5	Bijverwarming.
F29	20	Radio; Touchscreen.
F32	15	Voeding 12 V (voorkant).
F34	5	Bedieningselementen voor de spiegels.
F36	5	Voeding USB.
