Citroen DS3 (2009-2013) – zekeringdoos
In dit artikel vind je de schema’s van de zekeringkast van de Citroën DS3 2009‑2013, krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).
Citroen DS3 (2009-2013) – schema van de zekeringkast
Productiejaar: 2009, 2010, 2011, 2012, 2013.
Sigarettenaansteker zekering (voedingsaansluiting) in de Citroën DS3 (2009-2013) is de zekering F9 in de zekeringkast

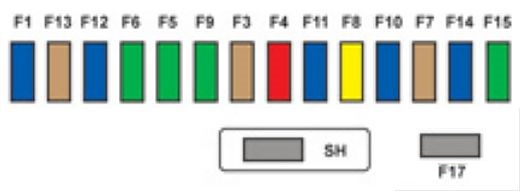

Zekeringkast onder het dashboard
De zekeringkast bevindt zich in het handschoenenkastje.
| Nr | Amperages [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FH36 | 5 | Trailer relais eenheid | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FH3 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FH38 | 20 | Hi-Fi versterker | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FH39 | 20 | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FH40 | 30 | Trailer relais eenheid | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Nr | Amperages [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 15 | Achterruitwisser motor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 5 | Airbag en gordelspanners controle eenheid | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 10 | Airconditioning;Koppeling schakelaar;
Electrochrome spiegel; Deeltjesfilterpomp (Diesel); Diagnose aansluiting; Luchtstroomsensor (Diesel). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 30 | Elektrische ramen;Passagiersraam;
Voorkant raam motor. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 30 | Bestuurdersraam motor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 5 | Plafondlamp | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 20 | Multifunctioneel display;Audiosysteem;
Navigatie radio; Alarmcentrale; Waarschuwingssirene. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 30 | 12 V aansluiting;Draagbare voeding voor navigatie. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 15 | Stuurwiel bediening | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 15 | Ontsteking;Diagnose aansluiting;
Automatische transmissie controle. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 15 | Regen- en lichtsensor;Trailer relais module. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 5 | Hoofdschakelaar;Motor relais. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 15 | Parkeersensor controle;Airbag controle;
Dashboard; Digitale airconditioning; USB Box; Hi-Fi versterker. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 30 | Deurvergrendeling | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 40 | Ontwaseming en ontdooiing van de achterruit en zijspiegels | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SH | – | PARC bypass | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

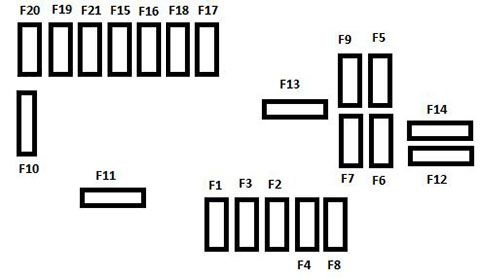

Zekeringkast in de motorruimte
De zekeringkast bevindt zich in de motorruimte nabij de accu (linkerkant).
| Nr | Amperages [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 20 | Voeding motor controle eenheid;Koelventilator controle relais;
Hoofd multifunctioneel relais motor controle; Injectiepomp (Diesel). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 15 | Toeter | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 10 | Voor- en achterruit sproeier | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 20 | LED lampen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 15 | Diesel verwarming;Deeltjesfilter additief pomp (diesel);
Luchtstroomsensor (diesel); Blazer en elektromagnetische kleppen (VTi). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 10 | ABS en ESP controle eenheid;Extra noodschakelaar. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 10 | Elektrische stuurbekrachtiging;Automatische transmissie. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 25 | Startmotor controle | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 10 | Schakel- en beschermingsunit (Diesel) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 30 | Brandstofverwarmer (diesel);Blazer (diesel);
Brandstofpomp (VTi); Injectoren en ontstekingsspoelen (benzine). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 40 | Verwarming ventilator | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 30 | Langzaam en snel voorruitwisser motor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 40 | Voeding interface geïntegreerde systemen (positieve ontsteking) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 30 | Valvetronic voeding (VTi) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 10 | Rechter grootlicht | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 10 | Linker grootlicht | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 15 | Linker dimlicht | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 15 | Rechter dimlicht | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 15 | Zuurstofsensoren en elektromagnetische kleppen (VTi);Elektromagnetische kleppen (Diesel);
EGR klep (Diesel). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 10 | Pompen, elektronische thermostaat (VTi);Timing elektromagnetische klep (THP);
Water sensor in brandstof (Diesel). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 5 | Voeding ventilator controle eenheid;ABS en ESP;
Turbo pomp (THP). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
MAXI zekering tabel
De maxi zekeringen bieden extra bescherming voor de elektrische systemen.
| Nr | Amperages [A] | Beschrijving | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF1 | 60 | Ventilator installatie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF2 | 30 | ABS en ESP pomp | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF3 | 30 | ABS en ESP elektromagnetische kleppen | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF4 | 60 | Voeding interface geïntegreerd systeem (BSI) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF5 | 60 | Voeding interface geïntegreerd systeem (BSI) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF6 | 20 | Aanvullende koelventilator (THP) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF7 | – | Zekeringkast op dashboard | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF8 | – | Niet gebruikt | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
