Dacia Sandero (2008-2020) – zekeringkast

In dit artikel vind je de schema’s van de zekeringkast van de Dacia Sandero (2008–2020), krijg je informatie over de locatie van de zekeringpanelen binnen het voertuig en leer je de toewijzing van elke zekering (zekeringindeling).

Dacia Sandero – schema van de zekeringkast

Productiejaar: 2008, 2009, 2010, 2011, 2012.

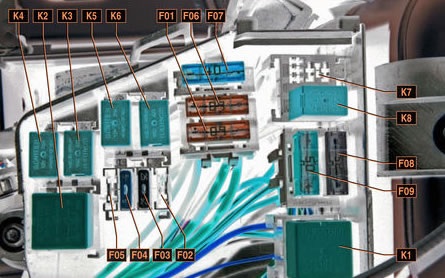

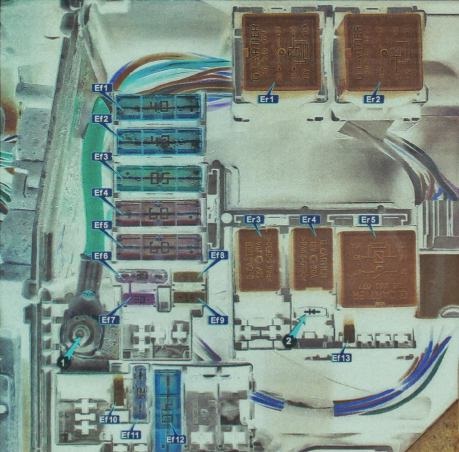

Motorcompartiment

Beschrijving

F01 (60A)	Voedingscircuits: voeding van het contactslot en van alle apparaten die door het slot worden gevoed; schakelaar van het buitenlicht
F02 (30A)	Voedingscircuits van relais K3 van de koelventilator (in auto zonder airconditioning)
F03 (25A)	Voedingscircuits: relais K5 van de brandstofpomp en ontstekingsspoel; hoofd relais van het motormanagementsysteem K6
F04 (5A)	Cirkels: constante voeding van de ECU van het motormanagementsysteem; wikkeling van het hoofd relais K6 van het motormanagementsysteem
F05 (15A)	Niet gebruikt
F06 (60A)	Voeding van de zekeringkast in het passagierscompartiment
F07 (40A)	Voedingscircuits: relais van de airconditioning K4; relais K3 koelventilator op lage snelheid (in auto met airconditioning); relais K2 koelventilator op hoge snelheid (in auto met airconditioning)
F08 (50A) en F09 (25A)	ECU ABS circuits

Relais

• K1 – relais van de verwarming ventilator, motor van de verwarming ventilator. Zie informatie over F36.
• K2 – snelle relais van de koelventilator (voor auto met airconditioning), motor van de radiateur ventilator.
• KZ – relais van de radiateur ventilator op lage snelheid (voor auto met airconditioning) of relais van de radiateur ventilator (voor auto zonder airconditioning), motor van de radiateur ventilator (voor auto met airconditioning – via weerstand).
• K4 – relais van de airconditioning, elektromagnetische koppeling van de compressor. Zie informatie over F36.
• K5 – relais van de brandstofpomp en ontstekingsspoel.
• K6 – hoofd relais van het motormanagementsysteem, zuurstofconcentratiesensor, snelheidsensor, brandstofinjectoren, ontluchtingsklep van de absorber en/of, relais K2, KZ, K4 spoelen.
• K7 – relais van de koplamp sproeiers.
• K8 – relais van de mistlampen. Zie informatie over F31.

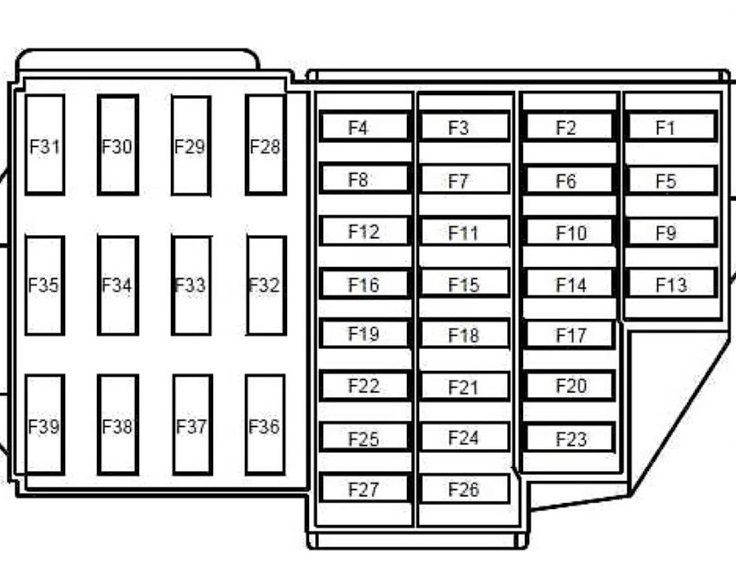

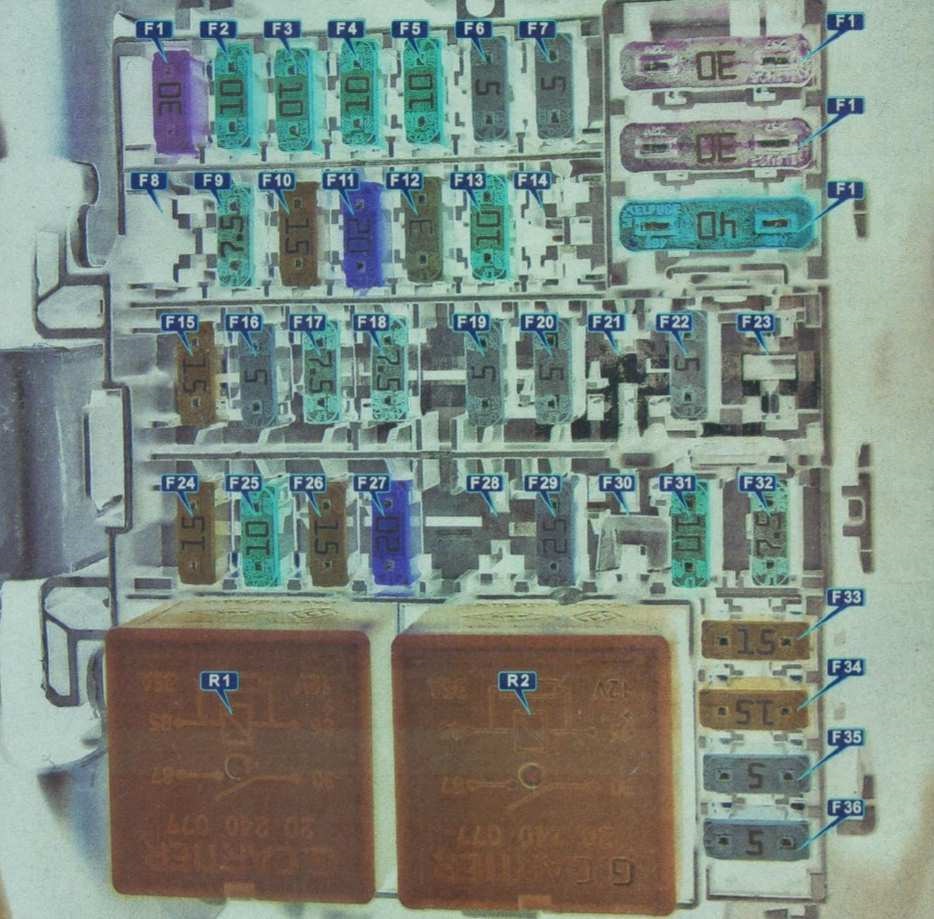

Passagierscompartiment

De zekeringkast bevindt zich aan het einde van het dashboard.

Beschrijving

F01 (20A)	Ruitensproeier; Wikkeling van het relais van de achterruitverwarming.
F02 (5A)	Voeding van het instrumentenpaneel; Wikkeling van relais K5 van de brandstofpomp en ontstekingsspoel; Voeding van de ECU van het motormanagementsysteem vanuit het contactslot,
F03 (20A)	Remlichten; Achteruitrijlichten; Voorruit sproeier
F04 (10A)	Voedingscircuits: airbagcontroller; richtingaanwijzers; diagnostische connector van het motormanagementsysteem; immobilizer spoelen
F09 (10A)	Voedingscircuits: linker koplamp (dimlicht); indicator van dimlicht in het instrumentenpaneel; koplamp sproeier
F10 (10A)	Rechter koplamp (dimlicht)
F11 (10A)	Linker koplamp (grootlicht); Indicator van grootlicht in het instrumentenpaneel
F12 (10A)	Rechter koplamp (grootlicht)
F13 (30A) F14 (30A)	Circuits van de elektrische ramen van respectievelijk de achterdeuren en voorportieren
F15 (10A)	ECU ABS
F17 (15A)	Toeter (claxon)
F18 (10A)	Zijlampen van de linker koplamp; Zijlichten voor de linker achterlicht; Verlichting voor het kenteken; Verlichting van het instrumentenpaneel en de bedieningselementen op het dashboard, console en vloer tunnelbekleding; Buzzer van de schakelunit.
F19 (7,5A)	Zijlampen van de rechter koplamp; Zijlampen voor het rechter achterlicht; Lampjes in het handschoenenkastje
F20 (7,5A)	Lichten en indicator voor het inschakelen van de achter mistlamp
F21 (5A)	Circuit van de verwarmings elementen voor de buitenspiegels
F28 (15A)	Interieurverlichting; Kofferbaklamp; Constante voeding van de hoofd audio reproductie eenheid,
F29 (15A)	Voedingscircuits: alarm schakelaar; richtingaanwijzer schakelaar; intermitterende werking van de voorruitwisser; centrale vergrendeling controle; diagnostische connector van het motormanagementsysteem,
F30 (20A)	Voedingscircuit van de centrale vergrendeling
F31 (15A)	Wikkeling van het relais van de mistlampen K8
F32 (30A)	Voedingscircuit van het relais van de achterruitontvochtiger
F36 (30A)	Voedingscircuit van het relais K1 van de verwarming ventilator
F37 (5A)	Voedingscircuits van de elektrische actuatoren van de buitenspiegels
F38 (10A)	Aansteker; Voeding van de hoofd audio reproductie eenheid vanuit de aan/uit schakelaar;
F39 (30A)	Circuit van de wikkeling van het relais van de verwarming ventilator
