Fiat Barchetta (2002-2005) – zekeringdoos
In dit artikel vind je de schema’s van de zekeringkast van de Fiat Barchetta (2002-2005), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).
Schema van zekeringen en relais – Fiat Barchetta
Betreft voertuigen geproduceerd in de jaren:
2002, 2003, 2004, 2005.

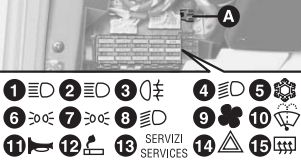

Zekeringkast in het dashboard
Zekeringkast in de motorruimte
Lijst van zekeringen
Buitenkoplampen
| Beschrijving | Amperages [A] | Nummer | Locatie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Knipperlichten | 15 | 13 | Dashboard (links van het stuur) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rechter voorlamp positie | 10 | 6 | Dashboard (links van het stuur) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Linker zijlamp voor | 10 | 7 | Dashboard (links van het stuur) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rechter achterlamp | 10 | 7 | Dashboard (links van het stuur) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Linker achterlamp | 10 | 6 | Dashboard (links van het stuur) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rechter dimlicht voor | 10 | 4 | Dashboard (links van het stuur) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Linker dimlicht voor | 10 | 8 | Dashboard (links van het stuur) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rechter grootlicht voor | 10 | 1 | Dashboard (links van het stuur) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Linker grootlicht voor | 10 | 2 | Dashboard (links van het stuur) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Mistlampen | 20 | Dashboard | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Fog lights | 40 | 5 | Motorruimte | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Achter mistlamp | 10 | 3 | Dashboard (links van het stuur) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Achterspegel | 15 | 13 | Dashboard (links van het stuur) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Noodverlichting | 10 | 14 | Dashboard (links van het stuur) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Remlichten | 15 | 13 | Dashboard (links van het stuur) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Derde remlicht | 15 | 13 | Dashboard (links van het stuur) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Verlichting kentekenplaat rechts | 10 | 6 | Dashboard (links van het stuur) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Verlichting kentekenplaat links | 10 | 7 | Dashboard (links van het stuur) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Interieurverlichting
| Beschrijving | Amperages [A] | Nummer | Locatie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Plafondverlichting | 15 | 12 | Dashboard (links van het stuur) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Verlichting handschoenenvak | 10 | 14 | Dashboard (links van het stuur) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Verlichting handschoenenvak | 40 | 5 | Motorruimte | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zij/achter waarschuwing lamp | 10 | 6 | Dashboard (links van het stuur) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Waarschuwingslamp grootlicht | 10 | 2 | Dashboard (links van het stuur) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Waarschuwingslamp mistlamp | 20 | Dashboard | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Waarschuwingslamp knipperlichten | 15 | 13 | Dashboard (links van het stuur) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Waarschuwingslamp noodverlichting | 10 | 14 | Dashboard (links van het stuur) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Achter mistlamp waarschuwingslamp | 50 | 6 | Motorruimte | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Verlichting instrumentenpaneel | 10 | 6 | Dashboard (links van het stuur) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Digitale kloklamp | 10 | 6 | Dashboard (links van het stuur) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Aansteker | 10 | 6 | Dashboard (links van het stuur) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Raamverlichting | 30 | Dashboard | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Fog light/rear switch fog light | 10 | 6 | Dashboard (links van het stuur) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Waarschuwingslamp noodverlichting | 15 | 13 | Dashboard (links van het stuur) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Waarschuwingslamp verwarming | 10 | 7 | Dashboard (links van het stuur) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Waarschuwingslamp handmatige airconditioning | 10 | 7 | Dashboard (links van het stuur) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Waarschuwingslamp elektrisch spiegel | 10 | 6 | Dashboard (links van het stuur) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Aarde
| Beschrijving | Amperages [A] | Nummer | Locatie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Contact sleutel | 50 | 6 | Motorruimte | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Airbag | 15 | 13 | Dashboard (links van het stuur) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Fiat-code | 30 | 4 | Motorruimte | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Fiat-code | 50 | 6 | Motorruimte | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Deurslot systeem | 40 | 5 | Motorruimte | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Deurslot ontvanger | 15 | 13 | Dashboard (links van het stuur) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrische motor voor deurslot | 20 | Dashboard | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Audio systeem vermogen | 15 | 12 | Dashboard (links van het stuur) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ABS | 60 | 7 | Motorruimte | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Handmatige airconditioning | 30 | 5 | Dashboard (links van het stuur) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Claxon | 20 | 11 | Dashboard (links van het stuur) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrisch raam systeem | 40 | 5 | Motorruimte | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrische ramen | 40 | 5 | Motorruimte | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrische motor voor ramen | 30 | Dashboard | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voorruitwisser motor | 20 | 10 | Dashboard (links van het stuur) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voorruitwisser pomp | 20 | 10 | Dashboard (links van het stuur) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Spiegel afstel apparaat | 15 | 13 | Dashboard (links van het stuur) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Radiator ventilator (versies met verwarming) | 30 | 3 | Motorruimte | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Radiator ventilator (lage snelheid) (versies met handmatige airconditioning) | 30 | 3 | Motorruimte | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Radiator ventilator (hoge snelheid) (versies met handmatige airconditioning) | 30 | 2 | Motorruimte | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Injectiesysteem | 30 | 4 | Motorruimte | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dashboard vermogen | 15 | 13 | Dashboard (links van het stuur) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Digitale klok vermogen | 15 | 12 | Dashboard (links van het stuur) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Aansteker vermogen | 15 | 12 | Dashboard (links van het stuur) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vermogen noodverlichting versterker | 10 | 14 | Dashboard (links van het stuur) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vermogen noodverlichting versterker | 15 | 13 | Dashboard (links van het stuur) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vermogen raam motor controle eenheid | 30 | Dashboard | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vermogen deurslot ontvanger | 15 | 12 | Dashboard (links van het stuur) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vermogen deurslot controle eenheid | 20 | Dashboard | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vermogen handmatige airconditioning controle eenheid | 20 | 9 | Dashboard (links van het stuur) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Extra vermogen relais voor lampen | 40 | 5 | Motorruimte | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Radiator ventilator relais | 20 | 9 | Dashboard (links van het stuur) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relais voor handmatige airconditioning compressor | 20 | 9 | Dashboard (links van het stuur) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vermogen relais voor airconditioning compressor | 15 | Motorruimte (op de brandstoftank scheidingswand) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektroventiel voor fasevariator | 15 | Motorruimte (op de brandstoftank scheidingswand) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vermogen relais voor radiator ventilator | 7,5 | Motorruimte (op de brandstoftank scheidingswand) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vermogen relais voor brandstofpomp | 7,5 | Motorruimte (op de brandstoftank scheidingswand) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Lambdasonde | 15 | Motorruimte (op de brandstoftank scheidingswand) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Cilinder positie sensor | 7,5 | Motorruimte (op de brandstoftank scheidingswand) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Controle eenheid voor onderlinge verbindingen | 60 | 1 | Motorruimte | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Injectie controle eenheid | 7,5 | Motorruimte (op de brandstoftank scheidingswand) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Injectie controle eenheid | 7,5 | Motorruimte (op de brandstoftank scheidingswand) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Raam controle eenheid | 15 | 13 | Dashboard (links van het stuur) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektronische alarm controle eenheid | 60 | 1 | Motorruimte | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Fiat CODE controller | 7,5 | Motorruimte (op de brandstoftank scheidingswand) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Reservering | — | 15 | Dashboard (links van het stuur) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
