Toyota Dyna U600/U800 (2011-2018) – zekeringdoos
In dit artikel vind je de schema’s van de zekeringkast van de Toyota Dyna U600/U800 (2011–2018), ontdek je waar de zekeringpanelen zich binnen het voertuig bevinden en krijg je gedetailleerde informatie over de toewijzing en indeling van elke zekering.
Zekering- en relaischema – Toyota Dyna U600/U800
Betreft voertuigen geproduceerd in de jaren:
2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

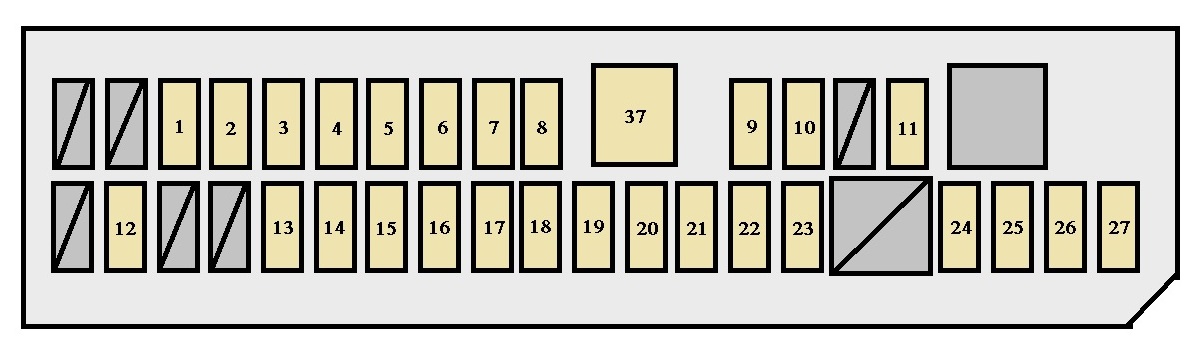

Instrumentenpaneel
Linkerkant van het voertuig
Zekeringen (type A)
| Nummer | Amperages [A] | Beschrijving |
| 1 | 15 | Sigarettenaansteker |
| 2 | 30 | Voeding van de deurslot |
| 3 | 10 | Indicatoren en meters;
Herinneringsindicatoren voor onderhoud en waarschuwingsgeluid; Noodverlichting; Achteruitrijgeluid. |
| 4 | 30 | Ruitenwissers en voorruit sproeisysteem |
| 5 | 10 | Airconditioningsysteem |
| 6 | 10 | Noodverlichting;
Achteruitrijgeluid. |
| 7 | 10 | Knipperlichten;
Noodindicatoren. |
| 8 | 10 | Antiblokkeersysteem |
| 9 | 10 | Achteruitrijlicht |
| 10 | 10 | Onboard diagnostisch systeem |
| 11 | 10 | Interne verlichting |
| 12 | 10 | Koplampen, achterlichten |
| 13 | 15 | Achterlichten;
Voorrangeverlichting; Kentekenverlichting; Verlichting van het instrumentenpaneel; Achteruitrijlicht. |
| 14 | 10 (voertuig met dagrijverlichting) | Linker koplamp (dimlicht) |
| 15 | 10 (voertuig met dagrijverlichting) | Rechter koplamp (dimlicht) |
| 16 | 10 (voertuig met dagrijverlichting) | Linker koplamp (grootlicht) |
| 15 (voertuig zonder dagrijverlichting) | ||
| 17 | 10 (voertuig met dagrijverlichting) | Rechter koplamp (grootlicht) |
| 15 (voertuig zonder dagrijverlichting
) |
||
| 18 | 10 | Claxon |
| 19 | 10 | Noodindicatoren |
| 20 | 10 | Remlichten |
| 21 | 10 | Start systeem |
| 22 | 10 | SRS airbagsysteem |
| 23 | 10 | Airconditioningsysteem |
| 24 | 10 | Reserve zekering |
| 25 | 15 | Reserve zekering |
| 26 | 20 | Reserve zekering |
| 27 | 30 | Reserve zekering |
| 28 | 15 | Mistlampen |
| 29 | 30 | Voorverwarming |
| 30 | 10 | Motorcontrole systeem |
| 31 | 10 | Oplaadsysteem;
Waarschuwingslampje van het oplaadsysteem. |
| 32 | 10 | Motorschakelaar |
| 33 | 15 | A/F |
| 34 | 25 | Motorcontrole systeem |
| 35 | 30 | Elektrische koelventilator |
| 36 | 20 | EDU |

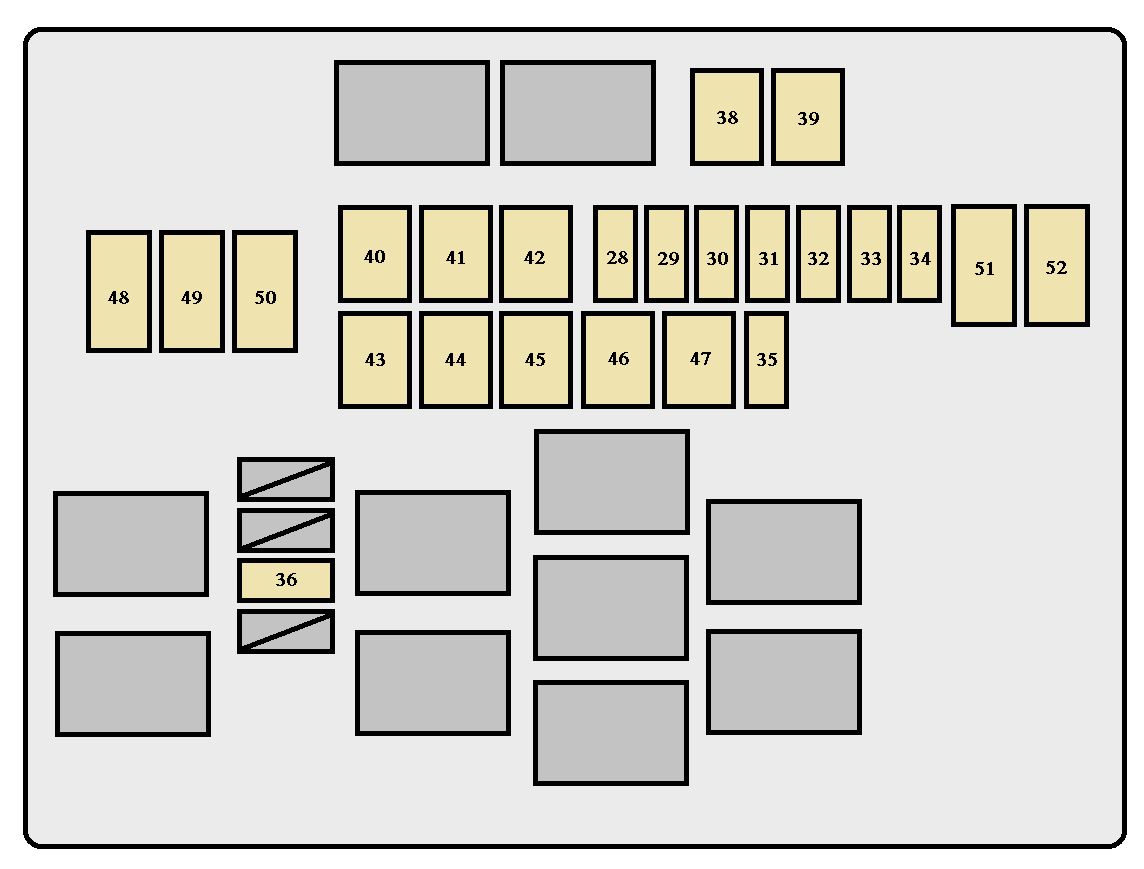

Zekering (type B)
| Nummer | Amperages [A] | Beschrijving |
| 37 | 30 | Elektrische ramen;
Systeem voor het vergrendelen van elektrische deuren. |
| 38 | 50 | PTC verwarming |
| 39 | 50 | PTC verwarming |
| 40 | 30 | Motorschakelaar;
Zekeringen “CIG”, “AIR BAG” en “GAUGE”. |
| 41 | 40 | Koplampen |
| 42 | 30 | Zekeringen “HAZ”, “HORN”, “STOP” en “ECU-B” |
| 43 | 50 | Antiblokkeersysteem |
| 44 | 40 | Airconditioningsysteem |
| 45 | 30 | Elektrische koelventilator |
| 46 | 40 | Airconditioningsysteem |
| 47 | 30 | Antiblokkeersysteem |
Zekering (type C)
| Nummer | Amperages [A] | Beschrijving |
| 48 | 50 | Zekeringen “TRN”, “ECU−IG”, “IG1”, “A/C”, “WIP” en “DOOR” |
| 49 | 50 | Zekeringen “OBD”, “TAIL”, “KOPUŁKA”, “RR−FOG” en “POWER” |
| 50 | 140 | Oplaadsysteem |
| 51 | 80 | Motor voorverwarmingssysteem |
| 52 | 60 | Start systeem |
