Fiat Scudo (2006-2016) – zekeringdoos
In dit artikel vind je de schema’s van de zekeringkast van de Fiat Scudo (2006-2016), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringindeling).
Fiat Scudo (2006-2016) – zekering schema
Productiejaar: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Sigarettenaansteker zekering (voedingsaansluiting) in de Fiat Scudo (2006-2016) is de zekering F9 in de zekeringkast.

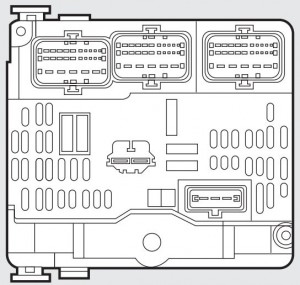

Zekeringkast op het dashboard aan de passagierszijde
| Beschrijving | Nr | Amp [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Achterruitenwisser | F1 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vrij | F2 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Airbag controle-eenheid | F3 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Koplamp regelaar;Diagnose aansluiting;
ESP controller; Ventilatie; Deeltjesfilterpomp; Stuurhoek sensor. |
F4 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrische achteruitkijkspiegel;Elektrische passagiersraam. | F5 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voeding voor de voorruit | F6 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Verlichting van het plafond;Verlichting van het dashboardkastje. | F7 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Multifunctioneel display;Alarm sirene;
Audio-installatie; CD-wisselaar; Radiotelefoon; Controle-eenheid voor aanhangwagen diensten; Controle-eenheid voor bescherming van paneelbedieners. |
F8 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Sigarettenaansteker;Uitgang in de laadruimte. | F9 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Achterste decoratieve lijst;Startapparaat;
Dashboard. |
F10 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Diagnose aansluiting;Controle-eenheid voor het alarmsysteem. | F11 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hoofd zekering vrij;Airbag controle-eenheid. | F12 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Motor controle-eenheid;Controle-eenheid voor aanhangwagen gereedschappen. | F13 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Regen sensor;Dashboard met automatische airconditioning;
Ventilatie van de achterzijde van de cabine (gecombineerde uitrusting). |
F14 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Deur vergrendeling/ontgrendeling | F15 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vrij | F 16 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ontdooien van de verwarmde achterruit en zijspiegels. | F17 | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Vier zekeringen in de motorruimte
| Beschrijving | Nr | Amp [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Motor controller;Voeding voor brandstof en lucht;
Ventilator groep. |
F1 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Toeter | F2 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voor- en achterruitwisserpomp | F3 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Koplampwaspomp | F4 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Brandstofvoeding | F5 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Extra rempedaal contact;Servostuur. | F6 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ABS/ESP | F7 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ontstekingssleutel | F8 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hoofd rempedaal contact | F9 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voeding voor brandstof en lucht. | F10 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voorkant ventilatie | F11 | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ruitenwissers | F12 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Media controle-eenheid | F13 | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vrij | F14 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Zekeringkast in de passagiersruimte (op de accu)
| Beschrijving | Nr | Amp [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Stoelverwarming systeem | F1 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12V aansluiting – derde rij stoelen (gecombineerde montage). | F2 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Controle-eenheid voor aanhangwagen diensten en controle-eenheid voor bescherming van paneelbedieners. | F3 | 40/50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vrij | F4 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Scharnierende deurvergrendelingen | F36 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Scharnierende deurvergrendelingen | F37 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Achterruitenwisser op de scharnierende deuren | F38 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ventilatie van de achterzijde van het interieur (gecombineerde uitrusting). | F39 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Opvouwbare spiegels | F40 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Extra zekeringkast
| Beschrijving | Nr | Amp [A] |
| Vrij | F1 | 15 |
| Optionele generator en contact relais. | F2 | 15 |
| Aanhangwagen voeding | F3 | 15 |
| Constante voeding voor converters | F4 | 15 |
| Noodverlichting | F5 | 40 |
