Nissan X-Trail (2014-2018) – zekeringdoos

Jeroen van Vliet

Nissan X-Trail (2014-2018) – schema van de zekeringen

Productiejaar: 2014, 2015, 2016, 2017, 2018.

Zekering sigarettenaansteker (voedingsaansluiting) in de Nissan X-Trail (2014-2018) is zekering 19 in de zekeringkast.

Zekeringpaneel van het dashboard (J / B)

Nissan X-Trail – schema van de zekeringkast – dashboard
Nummer Amperes [A] Beschrijving
1 15 Knipperlicht, noodlicht (carrosserie controlemodule (BCM))
2 5 4WD controlemodule
3 20 Centrale vergrendeling (carrosserie controlemodule (BCM))
4 15 Achterruitwisserlamp (carrosserie controlemodule (BCM))
5 20 Centrale vergrendeling (carrosserie controlemodule (BCM))
6 10 4WD controlemodule, dataverbindingsconnector, elektrische parkeerrem controlemodule
7 10 Carrosserie controlemodule (BCM)
8 5 Koppeling vergrendelingsschakelaar
9 5 NATS antenne versterker
10 10 Remlichtschakelaar, carrosserie controlemodule (BCM)
11 20 Audio-eenheid
12 10 Subwoofer (optionele connector 8)
13 10 Combinatie-instrument
14 5 Carrosserie controlemodule (BCM), sensor annulering schakelaar, sirene controlemodule
15 20 Audio-eenheid, Navi controlemodule, milieu monitor controlemodule
16 20 Audio-eenheid, Navi controlemodule, milieu monitor controlemodule
17 15 Ventilatormotor, A / C Amp., Vermogen transistor (auto A / C)
18 10 –
19 20 Sigarettenaansteker
20 10 A / C Amp., A / C Auto Amp., Rempedaal positie schakelaar, klimaatregeling, zijspiegel afstandsbediening schakelaar, remlichtschakelaar (R9M)
21 10 ABS actuator en controlemodule
22 10 Buitenspiegel (bestuurderszijde), buitenspiegel (passagierszijde)
23 15 Condensator (achterruit ontvochtiger)
24 15 Condensator (achterruit ontvochtiger)
25 20 Interne verlichting relais (carrosserie controlemodule (BCM)), optionele connector 8
26 5 Audio-eenheid, Navi controlemodule, koplamp hoekcontrole
27 15 Ventilator, airconditioning, bypass relais voor motor herstart
28 15 Verwarmd voorstoelschakelaar LH, verwarmd voorstoelschakelaar RH
29 15 DC / DC converter (start relais – zekering nr. 54, 55, 56, 57)
30 10 Sonar controlemodule, stuurhoek sensor, remlichtschakelaar, 4WD controlemodule, EPS controlemodule, dataverbindingsconnector, audio-eenheid, Navi controlemodule, milieu monitor controlemodule, elektrische parkeerrem controlemodule, chassis controlemodule, auto anti-verblindende binnenspiegel, optionele connector (8), gecombineerde schakelaar (spiraalkabel), brandstofverwarmer relais, afstandsensor, voorcamera, PTC-1 relais, PTC-2 relais, PTC-3 relais, start relais (met Stop / Start systeem functie)
31 5 Combinatie-instrument, LED 1 (met Stop / Start systeem)
32 10 Diagnose airbag sensor controlemodule
33 15 Gecombineerde schakelaar, pomp controlemodule
Relais
R1 Ontsteking
R2 Ventilator
R3 Achterruit ontvochtiger
R4 Accessoire
Leggere  Nissan Almera Tino (V10) - zekeringdoos

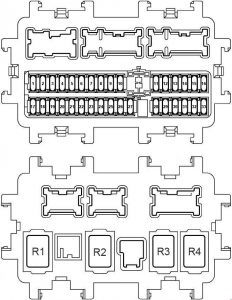

Zekeringpaneel van het dashboard (met Stop / Start systeem)

Nissan X-Trail – schema van de zekeringkast – dashboard
Nummer Amperes [A] Beschrijving
54 10 Stuurhoek sensor
55 10 LED 2
56 10 Milieu monitor controlemodule, afstandsensor, voorcamera controlemodule, audio-eenheid
57 10 Motor controlemodule, transmissie controlemodule, transmissie bereik schakelaar, IPDM E / R (intelligente energie distributie module in de motorruimte), neutrale positie schakelaar, hoofdsnelheid sensor, hulpsnelheid sensor, invoersnelheid sensor, transmissie bereik schakelaar, achteruitrijlicht schakelaar
58 – –
59 10 A / C
60 10 ABS actuator en controlemodule
61 – –
62 – –
63 20 Audio-eenheid, Navi controlemodule, milieu monitor controlemodule
64 – –
Relais
R1 Accessoire
R2 Ontsteking

J / B nr. 2

Nissan X-Trail – schema van de zekeringkast – J / B nr. 2
Nummer Amperes [A] Beschrijving
74 10 Elektrische olie pomp relais
75 10 Transmissie controlemodule
76 – –

Zekeringkast in de motorruimte (E4)

Nissan X-Trail – schema van de zekeringkast – motorruimte E4

Motor QR

Nissan X-Trail – schema van de zekeringkast – motorruimte E4 – motor QR

Motor MR

Nissan X-Trail – schema van de zekeringkast – motorruimte E4 – motor MR

Motor R9M

Nissan X-Trail - schema van de zekeringkast - motorruimte E4 - motor R9M
Nissan X-Trail – schema van de zekeringkast – motorruimte E4 – motor R9M
Nummer Amperes [A] Beschrijving
41 15 Toeter relais 1
42 30 R9M: PTC relais 2
43 30 R9M: PTC relais 3
44 30 R9M: PTC relais 1
45 30 Elektrische parkeerrem controle
46 30 Optionele connector 9
47 15 Toeter relais 2
48 30 Elektrische parkeerrem controle
a 50 ESP controlemodule
50 R9M: Raam relais, hoofd raam schakelaar, zonnedak motor groep, zonnescherm motor groep, elektrische raam relais, lendensteun schakelaar, lendensteun schakelaar, hoofd raam schakelaar, stoel schakelaar (bestuurderszijde), stoel schakelaar (passagierszijde)
b 30 ABS actuator en controlemodule
c 50 ESP controlemodule
30 R9M: Koelventilator relais 2
d 30 Hoofdlicht wisser relais
50 R9M: ESP controlemodule
e 30 Achterdeuren automatische controlemodule
50 R9M: ESP controlemodule
K. 40 ABS actuator en controlemodule
30 R9M: Koelventilator relais 2
L 30 Startcontrole relais, zekeringblok (J / B), ontsteking relais
M 50 Elektrische raam relais, hoofd raam schakelaar, zonnedak motor groep, zonnescherm motor groep, elektrische raam relais, lendensteun schakelaar, lendensteun schakelaar, hoofd raam schakelaar, stoel schakelaar (bestuurderszijde), stoel schakelaar (passagierszijde)
40 R9M: ABS actuator en controlemodule
Relais
R1 Toeter relais
Leggere  Nissan Quest (1998-2016) – zekeringdoos

Zekeringkast in de motorruimte (F116)

Motor QR

Nissan X-Trail – schema van de zekeringkast – motorruimte F116 – motor QR

Motor MR

Nissan X-Trail - schema van de zekeringkast - motorruimte F116 - motor MR
Nissan X-Trail – schema van de zekeringkast – motorruimte F116 – motor MR

Motor R9M

Nissan X-Trail – schema van de zekeringkast – motorruimte F116 – motor R9M
Nummer Amperes [A] Beschrijving
49 10 Transmissie controlemodule
50 10 Koelventilator relais 4, koelventilator relais 5
51 10 Hoogdruk brandstofpomp relais
20 R9M: Brandstofverwarmer relais
52 10 Hoofd relais
53 15 Hoofd relais
T 30 Achterdeuren automatische controlemodule
P. 40 Koelventilator relais 1
50 R9M: Verwarmingscontrolemodule
Q 40 IPDM E / R
R 30 Motor controlemodule (gas klep controle relais)
S 30 Hoofdlicht wisser relais
Relais
R1 Startcontrole
R2 Motor herstart bypass relais
R3 Brandstofverwarmer relais

Zekeringkast in de motorruimte (IPDM E / R)

Nissan X-Trail – schema van de zekeringkast – motorruimte (IPDM E / R)
Nummer Amperes [A] Beschrijving
81 10 Motor controlemodule
82 15 Motor controlemodule
83 15 Gas klep controle relais, motor controlemodule, EVAP brandstof damp regulatie elektromagnetische klep, massastroom sensor, condensator, ontsteking spoel nr. 1 (met vermogens transistor), ontsteking spoel nr. 2 (met vermogens transistor), ontsteking spoel nr. 3 (met vermogens transistor), ontsteking spoel nr. 4 (met vermogens transistor), brandstofinjector relais, uitlaatklep distributie controle elektromagnetische klep, inlaatklep distributie controle elektromagnetische klep, hoogdruk brandstofpomp relais, brandstofinjector nr. 1, brandstofinjector nr. 2, IPDM E / R (intelligente energie distributie module in de motorruimte), brandstofinjector nr. 3, brandstofinjector nr. 4, brandstofstroom actuator, lucht-brandstof verhouding sensor (A / F), koelvloeistof bypass klep elektromagnetische controle, brandstofverwarmer en waterniveau sensor in brandstof
84 10 Motor controlemodule, uitlaatklep distributie controle elektromagnetische klep, inlaatklep distributie controle elektromagnetische klep, inlaatklep controle klep
85 15 Lucht-brandstof verhouding sensor (A / F) 1, verwarmde zuurstofsensor 2, turbocharger boost elektromagnetische klep, motor controlemodule, verwarmingscontrolemodule
86 15 Brandstofinjector nr. 1, brandstofinjector nr. 2, brandstofinjector nr. 3, brandstofinjector nr. 4, condensator, ontsteking spoel nr. 1 (met vermogens transistor), ontsteking spoel nr. 2 (met vermogens transistor), ontsteking spoel nr. 3 (met vermogens transistor), ontsteking spoel nr. 4 (met vermogens transistor), IPDM E / R (intelligente energie distributie module in de motorruimte), zekering nr. Q (koelventilator relais 1 (koelventilator motor 2, koelventilator) relais 2, weerstand (R9M))
87 15 Airconditioning relais (compressor)
88 – –
89 – –
90 30 Voorruitwisser relais (voorruitwisser motor)
91 20 Brandstofpomp relais (motor controlemodule, brandstofpomp controle groep, brandstofniveau sensor groep, brandstofpomp)
92 – –
93 10 Motor controlemodule, transmissie controlemodule, transmissie bereik schakelaar, IPDM E / R (intelligente energie distributie module in de motorruimte), neutrale positie schakelaar, hoofdsnelheid sensor, hulpsnelheid sensor, invoersnelheid sensor, achteruitrijlicht / neutraal positie schakelaar, zekering nr. 57 (met Stop / Start systeem)
94 – –
95 5 Stuurvergrendeling
96 10 Motor herstart relais
97 10 Compressormotor, gecombineerde voorlamp RH, gecombineerde voorlamp LH, transmissie bereik schakelaar, neutrale positie schakelaar, achteruitrijlicht schakelaar, achteruitrijlicht / neutraal positie schakelaar
Leggere  Nissan Altima (5e generatie) - specificaties van de lampen

Motor QR

Nissan X-Trail – schema van de zekeringkast – motorruimte (IPDM E / R) – motor QR

Motor MR

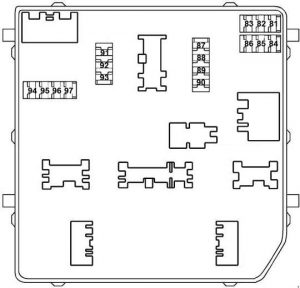

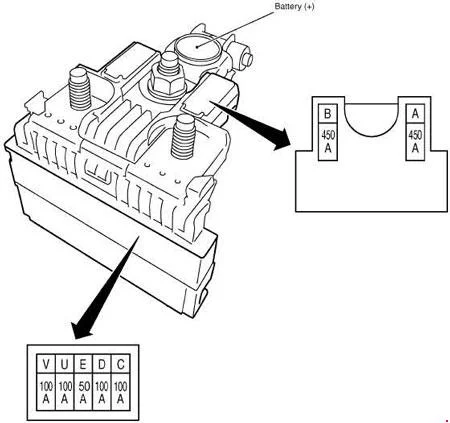

Nissan X-Trail - schema van de zekeringkast - motorruimte (IPDM E / R) - motor MR
Nissan X-Trail – schema van de zekeringkast – motorruimte (IPDM E / R) – motor MR

Motor R9M

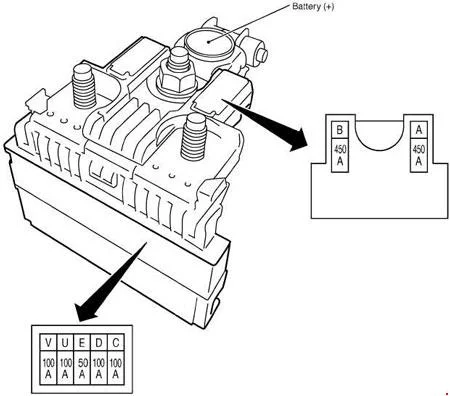

Nissan X-Trail - schema van de zekeringkast - motorruimte (IPDM E / R) - motor R9M
Nissan X-Trail – schema van de zekeringkast – motorruimte (IPDM E / R) – motor R9M
Nummer Amperes [A] Beschrijving
a 450 Generator, start (QR, MR), motor herstart bypass relais, zekering nr. F (ESP)
b 100 Generator, start, motor herstart bypass relais, zekering nr. F (ESP)
450 Generator, start, motor herstart bypass relais, zekering nr. F (ESP)
c 100 MR, R9M: zekeringblok (J / B) – (accessoire relais, BCM, zekering nr. 7, 25), ventilator relais (zekering nr. 17, 27)
d 80 IPDM E / R
100 IPDM E / R, thermoplunger controlemodule (R9M)
e 100 QR: zekeringblok (J / B) – (accessoire relais, BCM, zekering nr. 7, 25), ventilator relais (zekering nr. 17, 27)
50 Zekeringblok (F116)
U 100 Zekeringblok (F116), ontsteking relais
V 100 ESP

Extra zekeringen

Nissan X-Trail – schema van de zekeringkast – extra zekeringen

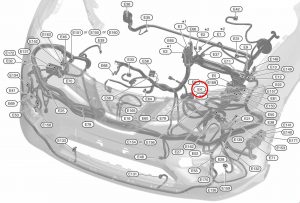

E71

Nissan X-Trail – schema van de zekeringkast – extra zekeringen – E71

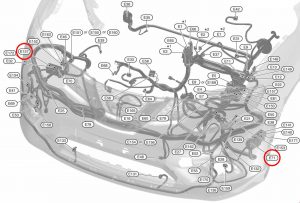

E137

Nissan X-Trail – schema van de zekeringkast – extra zekeringen – E137
Nummer Amperes [A] Beschrijving
N 30 DC / DC converter, zekeringblok (J / B) nr. 63 – (audio-eenheid, Navi controlemodule, milieu monitor controlemodule)
Met Stop / Start systeem: DC / DC converter – zekeringblok (J / B) – (accessoire relais, zekering nr. 20, 59, 60
O 30 DC / DC converter, zekeringblok (J / B nr. 2) nr. 74 (elektrische olie pomp relais), 75 (transmissie controlemodule)
W 50 Thermoplunger controlemodule (R9M)
X 50 Thermoplunger controlemodule (R9M)

Relaiskast

Nissan X-Trail – schema van de zekeringkast – relaiskast
