Fiat Stilo (2001-2008) – zekeringdoos
In dit artikel vind je de schema’s van de zekeringkast van de Fiat Stilo (2001-2008), krijg je informatie over de positie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringindeling).
Fiat Stilo (2001-2008) – zekering schema
Productiejaar: 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008.
Sigarettenaansteker zekering (voedingsaansluiting) in de Fiat Stilo (2001-2008) is de zekering F44 in de zekeringkast op het dashboard.

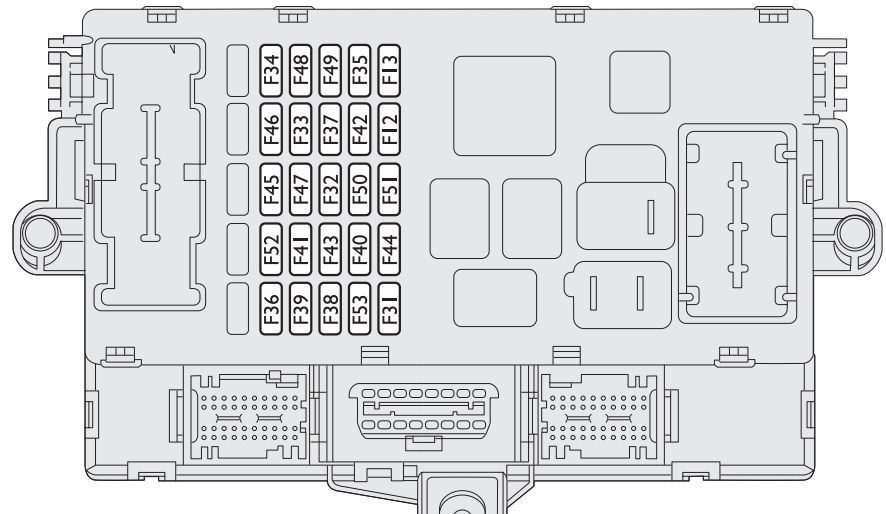

Zekeringkast in het dashboard
Zekeringkast naast de accu
Zekeringkast op de positieve pool van de accu

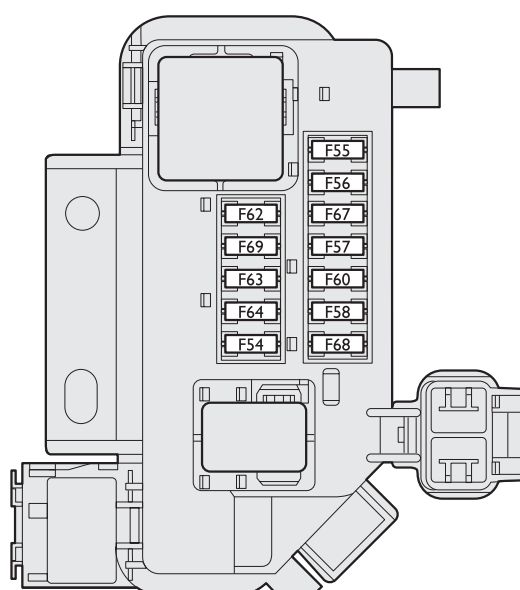

Zekeringkast in de kofferbak
Samenvattende tabel van de zekeringen
| Licht | Nr | Amperages [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dimlichten rechts | F12 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dimlicht links | F13 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Verstralers rechts | F14 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Verstralers links | F15 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voorste mistlampen | F30 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Remlicht; Derde remlicht. | F31 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Achterspeellicht | F32 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Verlichting voor- en achterhemel | F31 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Deurverlichting / poortverlichting | F32 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| +30 achterste mistlampen | F53 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zekeringkasten van de linker en rechter koplampen
(versionen met gasontladingslampen) |
F37 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Beschrijving | Nr | Amperages [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Selespeed versnellingspomp (versies 2.420V) | F05(MAXI) | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ontstekingssleutel | F03(MAXI) | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Verstelapparaat voor koplampen | F13 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Airconditioningcompressor | F19 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Verontreinigingssensor (versies met automatische bi-zone airconditioning);
Koplamp sproeirelais; Boordcomputer; Airconditioning ventilator. |
F31 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Controle elektrische buitenspiegels (beweging, ideografische verlichting). | F51 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| + 30 Audio-installatie; Connect-Navigator;
Verwarmings- en airconditioningcontroller; Diagnose-aansluiting EOBD-systeem; Inbraaksensoren; Alarm sirene; Bluetooth systeem controller. |
F39 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Verwarmingsrelais voor achterruitwisser. | F52 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Achterste elektrische raampje links | F33 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Achterste elektrische raampje rechts | F34 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Verwarmd achterglas | F40 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ruitenwisser; Voorruitwasinstallatie;
Achterruitwasinstallatie. |
F43 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voedingsaansluiting interieur (sedan versies);
Voedingsaansluiting (MultiWagon versies); Sigarettenaansteker. |
F44 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Anti-condensatie apparaat voor buitenspiegels; Verwarmde ruit sproeiers. | F41 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Cruise control | F35 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrische stuurbekrachtiging controle-eenheid. | F02(MAXI) | 70 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Motorruimte controle-eenheid | F70(MAXI) | 150 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dashboard controle-eenheid | F71(MIDI) | 70 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| +30 Elektronische controle-eenheid voor deuren (deurslot actuatoren, veiligheidsslot,
kofferbak, verwarmd achterraam); Trekhaak controle-eenheid, indien aanwezig. |
F36 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vrij | F38 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Koplamp sproeier | F09 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Basisdiensten (elektronische injectie) | F17 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Extra diensten (elektronische injectie) | F11 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Water aanwezigheid sensor in de brandstoffilter (Multijet versies);
Debietmeter (Multijet versies). |
F35 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voorruit links | F47 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Voorruit rechts | F48 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Lijst van geautomatiseerde raam bediening | F49 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Signaal van de schakelaar op het rempedaal naar de elektronische controllers. | F35 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dashboard (aangestuurd door positieve sleutel) | F37 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dashboard (+30) | F53 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ABS/ASR/ESP controle-eenheid (hellingssensor met ESP) | F42 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ABS/ASR/ESP controle-eenheid | F01(MAXI) | 60 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Airbag controle-eenheid; OCS sensor (versies met zijairbags achter). | F50 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| +30 Elektronisch injectiesysteem | F18 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dashboard controle-eenheid | F72(MIDI) | 60 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Airconditioning ventilator | F08(MAXI) | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Radiator ventilator (lage snelheid – versies
1.416V, 1.616V, 1.816V, Multijet). |
F06(MAXI) | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Radiator ventilator (hoge snelheid – versies
1.416V, 1.616V, 1.816V, Multijet). |
F07(MAXI) | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektroventilator en radiator (versie 1.816Vi JTD). | F06(MAXI) | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ventilator en radiator (versies 2.420V). | F06(MAXI) | 60 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Claxon | F10 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Brandstofpomp | F21 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Basisdiensten elektronische injectie (benzine versies). | F22 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektronisch injectiesysteem; Selespeed systeem
(versies 2.4 20V); Radiator ventilator controller (versies 2.4 20V) (aangestuurd door positieve sleutel) |
F16 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Skywindow dakluifel | F45 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Skywindow schuifdak | F46 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Extra verwarming (Multijet versies). | F73(MIDI) | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Verwarming gloeipluggen (Multijet versies). | F04(MAXI) | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vrij | F20 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Basisdiensten elektronische injectie (Multijet versies). | F22 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| +30 Selespeed | F23 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrische stuurbekrachtiging (aangestuurd door sleutel). | F24 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Buitenradio versterker | F54 | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Verwarming bestuurdersstoel | F57 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Verwarming voorpassagiersstoel | F67 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Bedieningselementen op het stuur; Connect/Navigator;
Parkeersensoren; Regen sensor, dagrijverlichting; Bedieningspaneel op de middenconsole; Verwarmings-, airconditioningcontroller; Bluetooth systeem controller; Ideografische verlichting; Set schakelaars voor verlichting controle en menu toegang instellingen; volume regeling en bescherming tegen schokken knoppen om sensoren uit te schakelen; Verlichting voorhemel; Bediening schuifdak (aangestuurd door sleutel). |
F49 | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
