In dit artikel vind je de schema’s van de zekeringkast van de Fiat Ducato (1994-2019), krijg je informatie over de locatie van de zekeringpanelen binnen de auto en leer je de toewijzing van elke zekering (zekeringlay-out).
Fiat Ducato – schema van de zekeringkast
Productiejaar: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.
Zekeringkast in het passagiersgebied
Deze zekeringkast bevindt zich in het dashboardkastje.
Zekering 1 (10 A)
- Instrumentenpaneel
- Immobilizer
- Verlichting van het verwarmingspaneel
- Koplampverstelling
- Instrumentenverlichting
- Klokverlichting
- Knipperlichten
- Tachograafverlichting
- Dieselvervuilingssensor
- Waarschuwingslampje water in diesel.
Zekering 2 (7,5 A)
- Koplampwissers
- Waarschuwingslampje ABS en tachograaf
Zekering 3 (15 A)
- Voorste ruitenwisserbladen
- Voorste ruitenwisser
- Klok
- Verwarmde stoelen
Zekering 4 (7,5 A)
- Koplampwissers
Zekering 5 (10 A)
- ABS verlichting schakelaar
- Linker knipperlicht
- Rechter knipperlicht
Zekering 6 (7,5 A)
- Rechter knipperlicht
- Linker knipperlicht
- Instrumentenverlichting
- Nummerplaatverlichting
Verlichtingsschakelaar
Zekering 7 (10 A)
- Linker dimlicht
Zekering 8 (10 A)
- Rechter dimlicht
Zekering 9
- Linker grootlicht
- Grootlicht 10,0 A
Zekering 10 (10,0 A)
- Rechter grootlicht
Zekering 11 (15 A)
- Sigarettenaansteker
- Interieurverlichting
- Klok
- Radio
Zekering 12 (20 A)
- Elektrische ramen
- Claxon
- Remlichten (minibus)
- Extra verwarming (25 A)
Zekering 13 (25 A)
- Verwarming.
Fiat Ducato – schema van de zekeringkast
Productiejaar: 2002, 2003, 2004, 2005, 2006.

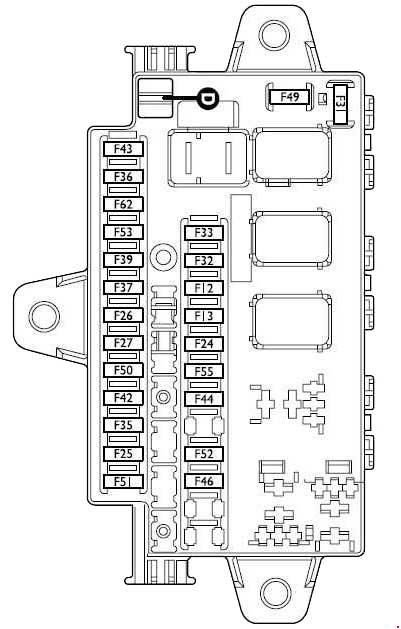

Hoofdzekeringkast onder het dashboard aan de bestuurderszijde voor versies met links stuur, passagierszijde voor versies met rechts stuur
| Nummer | Amperages [A] | Beschrijving |
| 12 | 5 | Rechter positie lamp; Achterste rechter positie lamp. |
| 13 | 5 | Linker positie lamp; Achterste linker positie lamp. |
| 24 | 5 | Knipperlichten; Zij-/achterwaarschuwingslamp; Nummerplaatverlichting. |
| 25 | 7,5 | Radio |
| 26 | 7,5 | Remlichten |
| 27 | 7,5 | Alarm; Afstandsbediening; Tachograaf; Telefoon; Cruise control; Elektrische spiegels. |
| 31 | 10 | Ontsteking |
| 32 | 15 | Radio |
| 33 | 7,5 | Achterste mistlichten |
| 35 | 7,5 | Raam bedieningscontrole in de deuren – ABI |
| 37 | 10 | PCC – dashboard |
| 39 | 10 | Diagnose aansluiting EOBD; Cabine verlichting. |
| 42 | 7,5 | ABS controle eenheid |
| 43 | 15 | Voorste ruitenwisserpomp |
| 44 | 15 | Sigarettenaansteker |
| 49 | 15 | Koplampwissers pomp |
| 50 | 7,5 | Airbag controle eenheid |
| 51 | 10 | PCA (Eerste hulp – minibus versies) |
| 52 | 20 | Voorste stroomaansluiting |
| 53 | 10 | Dashboard; Noodverlichting; Knipperlichten. |
| 55 | 30 | Cabine ventilator (met Webasto systeem); Webasto controller; Cabine ventilator (met airconditioning); Cabine verwarming ventilator. |

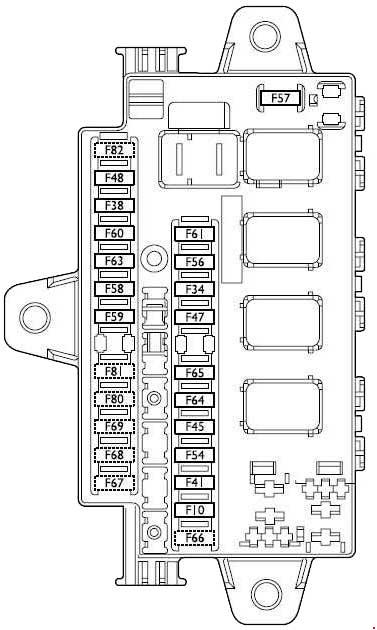

Zekeringkast onder het dashboard
| Nummer | Amperages [A] | Beschrijving |
| 34 | 10 | Tachograaf; Telefoon; Alarm; Afstandsbediening. |
| 38 | 20 | ABI voor de deurvergrendeling |
| 40 | 15 | Verwarmd achterraam rechts |
| 41 | 10 | Ontdooi apparaat voor buitenspiegels |
| 45 | 15 | Verwarming van de bestuurdersstoel |
| 47 | 20 | ABI voor het linker elektrische raam |
| 48 | 20 | ABI voor het rechter elektrische raam |
| 54 | 15 | Verwarmd achterraam links |
| 56 | 30 | Extra klimaatcontrole |
| 57 | 15 | Ventilator van de extra verwarming |
| 58 | 5 | Webasto klok |
| 59 | 15 | Voeding van de elektrische kast |
| 60 | 10 | Waarschuwingsindicatoren |
| 61 | 20 | Webasto eenheid |
| 63 | 30 | Knipperlichten (ambulance versies) |
| 64 | 20 | Achterste stroomaansluiting; Sirene (noodversies); Afzuigventilator (minibus versies). |
| 65 | 10 | Stroomaansluiting voor speciale configuratie |
Zekeringkast van de accu
| Nummer | Amperages [A] | Beschrijving |
| 70 | 150 | CVM bescherming |
| 71 | 80 | CFO bescherming |
| 72 | 125 | Alternator |
| 72 | 70 | Alternator (2,0 – 2,0 JTD met verwarmingssysteem) |
| 72 | 100 | Alternator (2,8 JTD met verwarming – 2,0 JTD met airconditioning) |
| 73 | 70 | Stroomaansluiting voor opbouwers |
Zekeringkast in de motorruimte
| Nummer | Amperages [A] | Beschrijving |
| 1 | 60 | CFB bescherming |
| 2 | 50 | Verwarming gloeipluggen |
| 3 | 30 | Ontsteking |
| 4 | ABS controle eenheid | |
| 5 | 30 | Cabine ventilator (airconditioning) |
| 6 | 40 | Weerstand lage snelheid ventilator radiator (2,0 met airconditioning); Motorcontroller (2,0 met airconditioning); Motor radiator ventilator (2,0 met airconditioning); Motorcontroller (2,0 met airconditioning). |
| 6 | 40 | Motor koeling ventilator 1. snelheid; Motor controller 1. snelheid. |
| 7 | 40 | Motor radiator ventilator (2,0 met airconditioning); Motor controller (2,0 met airconditioning). |
| 7 | 40/60 | Motor koeling ventilator 2. snelheid; Motor controller 2. snelheid; Radiator ventilator; Schakelaar spoel afstandsbediening 2. snelheid (airconditioning). |
| 8 | 30 | Voorste ruitenwisser motor – voorste ruitenwisserpomp |
| 9 | 15 | Voorste mistlampen |
| 10 | 15 | Claxon; Stuurkolom controle. |
| 11 | 10 | Extra diensten EI; Motor controle eenheid. |
| 14 | 10 | Rechter dimlicht |
| 15 | 10 | Linker dimlicht |
| 16 | 7,5 | EI systeem – Fiat code |
| 17 | 5 | Basisdiensten EI; Motor controle eenheid/ |
| 18 | 7,5 | Fiat code – Motor controle eenheid |
| 19 | 7,5 | Compressorpomp |
| 20 | 30 | PTC |
| 21 | 15 | Brandstofpomp |
| 22 | 20 | Basisdiensten EI |
| 23 | 10 | Automatische transmissie controle eenheid |
| 24 | 15 | Automatische transmissie controle eenheid |
| 30 | 15 | Grootlichten |
Fiat Ducato (2006-2014) – schema van de zekeringkast
Productiejaar: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
De zekering van de sigarettenaansteker (voeding) in de Fiat Ducato (2006-2014) is de zekering F44 in de zekeringkast.
Zekeringkast op het dashboard – fiat ducato zekeringen beschrijving
| Beschrijving | Nr | Amperages [A] |
| Rechter dimlicht | F12 | 7,5 |
| Linker dimlicht; Verstelapparaat voor de voorste koplampen. | F13 | 7,5 |
| Relais van de motor zekeringkast; Relais van de dashboard zekeringkast + sleutel. | F31 | 7,5 |
| Interieurverlichting van de minibus (nood) | F32 | 10 |
| Achterste stroomaansluiting | F33 | 15 |
| Afwezig | F34 | – |
| Achterspeellichten, sevotronic controller; Water sensor in de diesel filter, (+ met sleutel). | F35 | 7,5 |
| Centraal vergrendelen van de deuren (+ batterij) | F36 | 7,5 |
| Remlichten (hoofd); Derde remlicht; Dashboard (+ toets). | F37 | 7,5 |
| Relais van de dashboard controle eenheid (+ batterij). | F38 | 10 |
| EOBD aansluiting; Audio systeem; Klimaatregeling; Alarm; Tachograaf; Webasto timer (+ batterij). | F39 | 10 |
| Verwarmd glas aan de linkerzijde; Ontdooi apparaat voor de bestuurdersspiegel. | F40 | 15 |
| Verwarmd glas aan de rechterzijde; Ontdooi apparaat voor de passagiersspiegel. | F41 | 15 |
| ABS; ASR; ESP; Controle van de remlichten (aux) (+ sleutel). | F42 | 7,5 |
| Voorste ruitenwisser (knop +) | F43 | 30 |
| Sigarettenaansteker; Voorste stroomaansluiting. | F44 | 20 |
| Controle van de deuren van de bestuurder; Controle van de deuren van de passagier. | F45 | 7,5 |
| Afwezig | F46 | – |
| Elektrisch raam van de bestuurder | F47 | 20 |
| Elektrisch raam van de passagier | F48 | 20 |
| Audio systeem; Elektrisch raam van de bestuurder; Controle elementen op het dashboard; Alarm controle eenheid; Regen sensor (+ sleutel). | F49 | 7,5 |
| Airbag (+ sleutel) | F50 | 7,5 |
| Klimaatregeling; Cruise control; Tachograaf (+ sleutel). | F51 | 7,5 |
| Optioneel relais van de zekeringkast | F52 | 7,5 |
| Dashboard; Achterste mistlichten (+ batterij). | F53 | 7,5 |

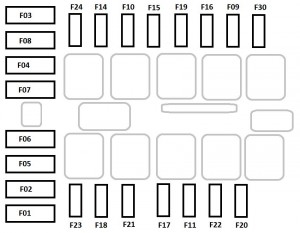

Zekeringkast in de motorruimte
| Beschrijving | Nr | Amperages [A] |
| ABS pomp (+ batterij) | F01 | 40 |
| Verwarming gloeipluggen (+ batterij) | F02 | 50 |
| Ontsteking (+ batterij) | F03 | 30 |
| Webasto controle eenheid (+ batterij) | F04 | 20 |
| Cabine ventilatie met Webasto (+ batterij) | F05 | 20 |
| Hoge snelheid motor koeling ventilator (+ batterij) | F06 | 40/60 |
| Lage snelheid motor koeling ventilator (+ batterij) | F07 | 40/50 |
| Passagiers cabine ventilator (+ sleutel) | F08 | 40 |
| Koplampwissers pomp | F09 | 20 |
| Claxon | F10 | 15 |
| EI systeem (extra diensten) | F11 | 15 |
| Rechter grootlicht | F14 | 7,5 |
| Linker grootlicht | F15 | 7,5 |
| EI systeem (+ sleutel) | F 16 | 7,5 |
| EI systeem (basisdiensten) | F17 | 10 |
| Motor controller (+ batterij) | F18 | 7,5 |
| Airconditioningcompressor | F19 | 7,5 |
| Koplampwissers pomp | F20 | 30 |
| Brandstofpomp | F21 | 15 |
| EI systeem (basisdiensten) | F22 | 20 |
| ABS elektromagnetische kleppen | F23 | 30 |
| Automatische transmissie 8 (+ sleutel) | F24 | 15 |
| Voorste mistlampen | F30 | 15 |

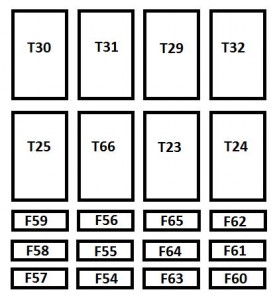

Optionele zekeringkast op de rechter centrale stijlen – fiat ducato zekeringen
| Beschrijving | Nr | Amperages [A] |
| Leeg | F54 | – |
| Verwarmde stoelen | F55 | 15 |
| Achterste stroomaansluiting passagier | F56 | 15 |
| Extra verwarming onder de stoel | F57 | 10 |
| Zijlichten | F58 | 10 |
| Zelfnivellerende ophangingen (+ batterij) | F59 | 7,5 |
| Leeg | F60 | – |
| Leeg | F61 | – |
| Leeg | F62 | – |
| Controle extra verwarming passagier | F63 | 10 |
| Leeg | F64 | – |
| Extra ventilator van de verwarming passagier | F65 | 30 |
Fiat Ducato (2015-2019) – schema van de zekeringkast
Productiejaar: 2015, 2016, 2017, 2018, 2019.
De zekeringen van de sigarettenaansteker (voeding) in de Fiat Ducato zijn de zekeringen F09 (achterste voeding), F14 (voeding), F15 (sigarettenaansteker) in de zekeringkast van de motorruimte en de zekering F56 (voeding van de achterpassagier) in de optionele zekeringkast op de rechter centrale stijl.
Locatie van de zekeringkast
De zekeringen zijn gegroepeerd in drie zekeringkasten, gelegen op het dashboard, op de rechterstijl van de cabine en in de motorruimte.
Beschrijving van de motorruimte
Dashboard

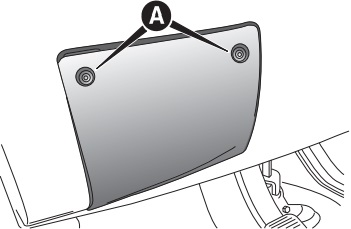

Om toegang te krijgen tot de zekeringen in de zekeringkast van het dashboard, draai je de bevestigingsschroeven A los en verwijder je het deksel.

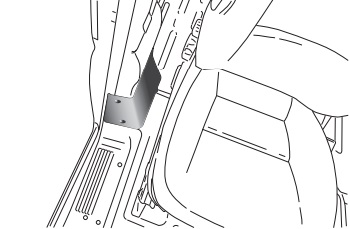

Optionele zekeringkast op de rechter centrale stijl (waar van toepassing)
Om toegang te krijgen, verwijder je het beschermdeksel.
Schema’s van de zekeringkasten

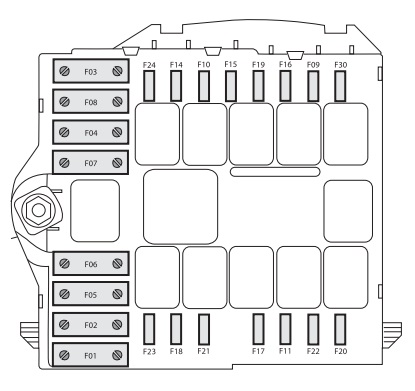

Motorruimte
Toewijzing van de zekeringen in de motorruimte
| Nummer | Ampere [A] | Beschrijving |
|---|---|---|
| F03 | 30 | Ontsteking (+ batterij) |
| F04 | 40 | Verwarmd filter |
| F05 | 20/50 | Verdamper voor motor ventilatie Puma, cabine met Webasto; Geautomatiseerde versnellingspomp (+ batterij). |
| F06 | 40/60 | Hoge snelheid motor koeling ventilator (+ batterij) |
| F07 | 40/50/60 | Lage snelheid motor koeling ventilator (+ batterij) |
| F08 | 40 | Cabine ventilator (+ sleutel) |
| F09 | 15 | Achterste stroomaansluiting (+ batterij) |
| F10 | 15 | Claxon |
| F14 | 15 | Achterste stroomaansluiting (+ batterij) |
| F15 | 15 | Sigarettenaansteker (+ batterij) |
| F18 | 7,5 | Controle module van de aandrijflijn; Automatische transmissie controle eenheid (+ batterij). |
| F19 | 7,5 | Airconditioningcompressor |
| F20 | 30 | Ruitenwissers |
| F24 | 7,5 | Hulpbediening paneel voor het bewegen en vouwen van de spiegels (+ sleutel) |
| F30 | 15 | Beslagen spiegels |

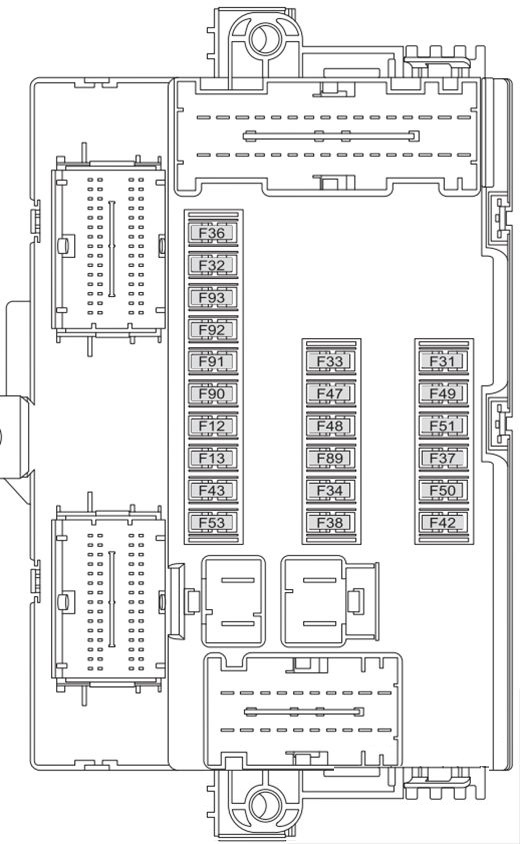

Zekeringkast van het dashboard
Toewijzing van de zekeringen in de zekeringkast van het dashboard
| Nummer | Ampere [A] | Beschrijving |
|---|---|---|
| F12 | 7,5 | Rechter dimlicht |
| F13 | 7,5 | Linker dimlicht |
| F31 | 5 | Relais van de motor controle eenheid; Relais van de dashboard controle eenheid (+ sleutel). |
| F32 | 7,5 | Verlichting van de leeslampen in de cabine (+ batterij) |
| F33 | 7,5 | Batterij monitoring sensor voor de Start & Stop versie (+ batterij) |
| F34 | 7,5 | Interieurverlichting van de minibus (nood) |
| F35 | 7,5 | Achterspeellichten, sevotronic controller; Water sensor in de diesel filter, (+ met sleutel) |
| F36 | 10 | Radio; Airconditioning; Alarm; Tachograaf; Batterij ontkoppelingscontroller; Webasto timer (+ batterij). |
| F37 | 7,5 | Controle van de remlichten (hoofd); Derde dashboard remlicht (+ sleutel). |
| F38 | 20 | Deurvergrendeling (+ batterij) |
| F43 | 20 | Ruitenwisser van de voorruit (knop +) |
| F47 | 20 | Elektrisch raam aan de bestuurderszijde |
| F48 | 20 | Elektrisch raam aan de passagierszijde |
| F49 | 5 | Parkeer sensor controller; Radio; Stuurcontrole; Centrale controlepaneel; Linker controlepaneel; Hulp paneel; Batterij ontkoppelingscontroller (+ sleutel). |
| F51 | 5 | Airconditioning; Stuurhulp controller; Achterspeellichten; Water sensor in de diesel filter; Debietmeter; Tachograaf (+ sleutel). |
| F53 | 7,5 | Dashboard (+ batterij) |
| F89 | – | – |
| F90 | 7,5 | Linker dimlicht |
| F91 | 7,5 | Rechter dimlicht |
| F92 | 7,5 | Linker mistlamp |
| F93 | 7,5 | Rechter mistlamp |

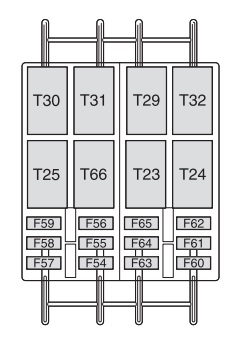

Optionele zekeringkast – beschrijving van de relais fiat ducato
Toewijzing van de zekeringen in de optionele zekeringkast
| Nummer | Ampere [A] | Beschrijving |
|---|---|---|
| F54 | – | – |
| F55 | 15 | Verwarmde stoelen |
| F56 | 15 | Achterste stroomaansluiting passagier |
| F57 | 10 | Extra verwarming onder de stoel |
| F58 | 10 | Verwarmd achterraam links |
| F59 | 7,5 | Verwarmd achterraam rechts |
| F60 | – | – |
| F61 | – | – |
| F62 | – | – |
| F63 | 10 | Controle extra verwarming passagier |
| F64 | – | – |
| F65 | 30 | Extra ventilator van de verwarming passagier |
