Ford Transit e Tourneo Custom – schema van de zekeringkast

Productiejaar: 2021, 2022.

Zekeringen van de sigarettenaansteker (voedingsaansluitingen) in de Ford Transit e Tourneo Custom zijn de zekeringen 2(voorkant), 33(kofferbak) in de zekeringkast in de motorruimte.



Voertuigen geproduceerd vanaf 19.10.2020

2,0L ECOBLUE

Zekeringkast in de motorruimte

Nummer Ampère [A] Beschrijving
1 50 A Ruitenwissers.
2 – Niet gebruikt.
3 40 A Verwarmingselement van de rechtervoorruit.
4 15 A Ruitensproeierpomp voor de achterruit.
5 – Niet gebruikt.
6 – Niet gebruikt.
7 40 A Motor van de voorste ventilator.
8 40 A Verwarmingselement van de linker voorruit.
9 15 A Slot van de achterdeuren.
10 5 A Energiecontrolemodule van de batterij — MHEV.
11 40 A Extra voedingsaansluitingen.   USB-poort.
12 20 A Toeter.
13 20 A Selectief katalytisch reductiesysteem.
14 10 A Voeding van voertuig 5.
15 – Niet gebruikt.
16 – Niet gebruikt.
17 10 A Xenonkoplampen aan de rechterkant.
18 40 A Ontdooien van de achterruit.
19 20 A Voorste mistlampen.
20 10 A Elektrisch inklapbare spiegels.
21 15 A Voeding van voertuig 4.
22 40 A Motor van de achterste ventilator.
23 20 A Brandstofpomp.
24 40 A Startmotor relais.
25 40 A Extra voedingsaansluitingen.
26 10 A Xenonkoplampen aan de linkerkant.
27 40 A Selectief katalytisch reductiesysteem.
28 20 A Voeding van voertuig 1.
29 40 A Verwarmer van het brandstoffilter.
30 15 A Koelvloeistofpomp.
31 5 A Antiblokkeersysteem tijdens het remmen.
32 15 A Versnellingscontrolemodule.
33 30 A Startmotor.
34 15 A Selectief katalytisch reductiesysteem.
35 15 A Voeding van voertuig 2.
36 5 A Geïntegreerde alternator met startmotorriem — MHEV.
37 5 A Gloeibougies;

Controlemodule van de aandrijflijn.
38 60 A Gloeibougies.
39 15 A Selectief katalytisch reductiesysteem.
40 10 A Voeding van voertuig 3.
41 10 A Controle van de gloeibougie.
42 15 A Versnellingscontrolemodule.
43 60 A Pomp van het antiblokkeersysteem tijdens het remmen.
44 25 A Ventilator
45 30 A Aansluitingen voor aanhangwagens.
46 – Niet gebruikt.
47 40 A Achterophangingsysteem.
48 50 A Ventilator
49 15 A Stikstofoxide sensor.
50 5 A Verwarmer van het ventilatiesysteem van de bodem.
51 10 A Koppeling van de airconditioning.
52 50 A Ventilator
53 5 A Actieve spanning — MHEV.
54 20 A Waarschuwingssignaal voor achteruitrijden.
55 25 A Transmissievloeistofpomp.
56 20 A Hulpverwarmer op brandstof.
57 25 A Antiblokkeersysteem tijdens het remmen met elektronisch stabilisatiesysteem.
58 30 A Aansluitingen voor aanhangwagens.
59 – Koelventilator relais.

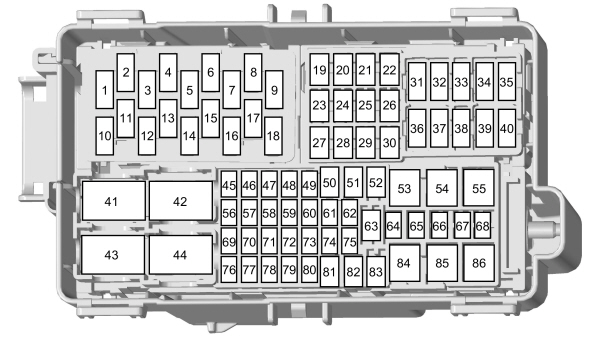

Zekeringkast in het passagierscompartiment

Nummer Ampère [A] Beschrijving
1 5 A USB-poort.
2 – Niet gebruikt.
3 5 A USB-poort.
4 – Niet gebruikt.
5 5 A USB-poort.
6 – Niet gebruikt.
7 – Niet gebruikt.
8 – Niet gebruikt.
9 10 A Verwarmde buitenspiegels.
10 – Niet gebruikt.
11 – Niet gebruikt.
12 15 A Voertuig controlemodule.
13 15 A Voertuig controlemodule.
14 15 A Voertuig controlemodule.
15 – Niet gebruikt.
16 5 A Regen sensor.
17 – Niet gebruikt.
18 20 A Motor van de achterruitwisser.
19 – Niet gebruikt.
20 – Niet gebruikt.
21 20 A Verwarming van de achterruit.
22 20 A Verwarming van de achterruit.
23 20 A Extra voedingsaansluitingen.
24 20 A Extra voedingsaansluitingen.
25 25 A Motor van de voorruitwisser.
26 25 A Motor van de voorruitwisser.
27 – Niet gebruikt.
28 – Niet gebruikt.
29 – Niet gebruikt.
30 – Niet gebruikt.
31 – Niet gebruikt.
32 – Niet gebruikt.
33 – Niet gebruikt.
34 – Niet gebruikt.
35 – Niet gebruikt.
36 – Niet gebruikt.
37 – Niet gebruikt.
38 – Niet gebruikt.
39 – Niet gebruikt.
40 – Niet gebruikt.
41 – Niet gebruikt.
42 40 A Start/aanloop relais.
43 10 A Optionele niet-fabrieksuitrusting relais.
44 40 A Start/aanloop relais.
45 10 A Optionele niet-fabrieksuitrusting interface module.
46 15 A Aanhangwagen trekhaak module.
47 5 A Brandstof verwarmingsmodule.
48 – Niet gebruikt.
49 10 A Rempedaal schakelaar.
50 – Niet gebruikt.
51 – Niet gebruikt.
52 30 A Elektrisch verstelbare bestuurdersstoel.
53 60 A Batterij.
54 60 A Stroomomvormer.
55 50 A Module voor carrosseriesystemen controle.
56 – Niet gebruikt.
57 – Niet gebruikt.
58 10 A Optionele niet-fabrieksuitrusting interface controlemodule.
59 10 A Dodehoekmonitoringsysteem.
60 10 A Niet gebruikt.
61 7,5 A Tachograaf.
62 15 A Optionele niet-fabrieksuitrusting interface module.
63 20 A Extra voedingsaansluitingen.
64 – Niet gebruikt.
65 – Niet gebruikt.
66 10 A Uitgebreide ontkoppel relais systeem.
67 – Niet gebruikt.
68 5 A Aanhangwagen trekhaak module.
69 30 A Elektronische stuurbekrachtigingsysteem.
70 – Niet gebruikt.
71 10 A Verwarmde stoelen.
72 10 A Verwarmde stoelen.
73 20 A Module van de adaptieve koplampen;

Aanpassing van de positie van de koplampen.
74 – Niet gebruikt.
75 10 A Voedingsdistributiekast.
76 – Niet gebruikt.
77 5 A Koplamp schakelaar.
78 – Niet gebruikt.
79 5 A Start/aanloop relais.
80 – Niet gebruikt.
81 – Niet gebruikt.
82 – Niet gebruikt.
83 15 A Module van het dynamische voertuig controle systeem.
84 50 A Module voor carrosseriesystemen controle.
85 – Niet gebruikt.
86 50 A Module voor carrosseriesystemen controle.

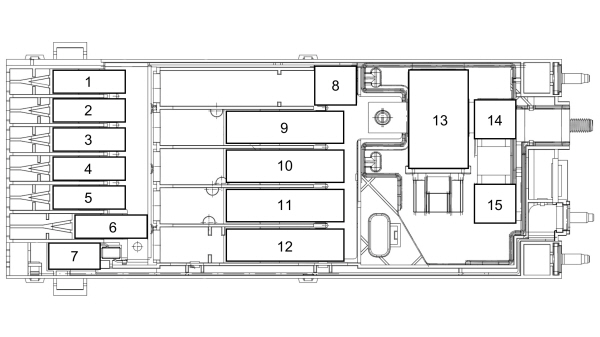

Zekeringkast voor extra hoge stroom

Nummer Ampère [A] Beschrijving
1 125 A Module voor carrosseriesystemen controle.
2 80 A Elektronische stuurbekrachtigingsysteem.
3 150 A Extra verwarming.
4 – Niet gebruikt.
5 – Niet gebruikt.
6 150 A Zekeringkast in het passagierscompartiment.
7 60 A Recreatievoertuig.
8 – Batterij.
9 470 A DC-DC omvormer.
10 300 A Zekeringkast in de motorruimte.
11 – Niet gebruikt.
12 150 A Zekeringkast in het bestuurderscompartiment.
13 – Laadverlagingsrelais.
14 180 A Extra voedingsaansluitingen 1.
15 60 A Extra voedingsaansluitingen 2.

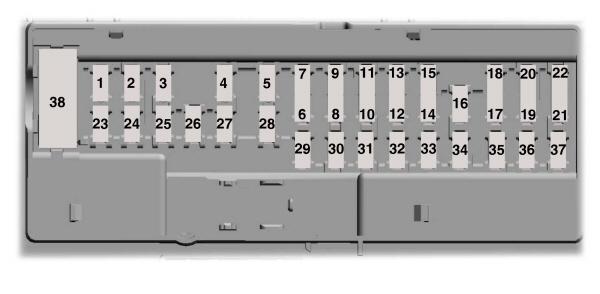

Module voor carrosseriesystemen controle

Nummer Ampère [A] Beschrijving
1 – Niet gebruikt.
2 10 A Stroomomvormer.
3 7,5 A Schakelaar voor het elektrische raam;

Elektrische buitenspiegels.
4 20 A Niet gebruikt.
5 – Niet gebruikt.
6 10 A Niet gebruikt.
7 10 A Niet gebruikt.
8 5 A Telematica modem.
9 5 A Inbraak sensor;

Achterklimaatsysteem van het voertuig.
10 – Niet gebruikt.
11 – Niet gebruikt.
12 7,5 A Verwarmings-, ventilatie- en airconditioningsysteem.
13 7,5 A Diagnose connector;

Stuurkolom;

Meetinstrument.
14 15 A Energiecontrolemodule van de batterij — MHEV.
15 15 A SYNC 3 module.
16 – Niet gebruikt.
17 7,5 A Tachograaf.
18 7,5 A Niet gebruikt.
19 5 A Alarm sirene op batterij.
20 5 A Start schakelaar.
21 5 A Verwarming controle met positieve temperatuurcoëfficiënt.
22 5 A Module voor het waarschuwingssysteem voor voetgangers.
23 30 A Niet gebruikt.
24 30 A Niet gebruikt.
25 20 A Module van de bestuurdersdeur.
26 30 A Module van de passagiersdeur.
27 30 A Niet gebruikt.
28 30 A Niet gebruikt.
29 15 A Niet gebruikt.
30 5 A Niet gebruikt.
31 10 A Diagnose connector;

Ontvanger van de afstandsbediening sleutel.
32 20 A Radio.   Telematica module.
33 – Niet gebruikt.
34 30 A Tachograaf;

Berichten centrum;

Verwarmer met positieve temperatuurcoëfficiënt;

DC-AC omvormer;

Camera van het rijstrook behoud systeem;

Parkeerhulp systeem;

Stuurkolom.
35 5 A Niet gebruikt.
36 15 A Parkeerhulp systeem;

Camera van het rijstrook behoud systeem;

Module voor de stuurkolom controle.
37 20 A Niet gebruikt.
38 30 A Elektrische ramen.



Voertuigen geproduceerd vanaf 19.04.2021

Zal binnenkort worden toegevoegd.
