Ford Transit en Tourneo Connect (2021-2022) – zekeringdoos

Jeroen van Vliet

Ford Transit e Tourneo Connect – schema van de zekeringen

Productiejaar: 2021, 2022.

Zekeringen van de sigarettenaansteker (voedingspunten) in de Ford Transit en Tourneo Connect zijn de zekeringen 2(voorkant), 33(kofferbak) in de zekeringkast in de motorruimte.

Locatie

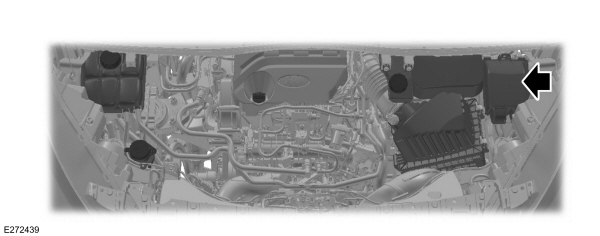

Zekeringkast in de motorruimte

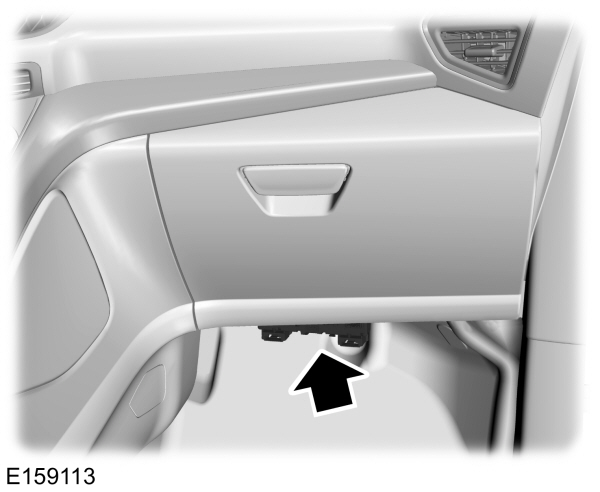

Zekeringkast in het interieur

De zekeringkast bevindt zich onder het dashboard.

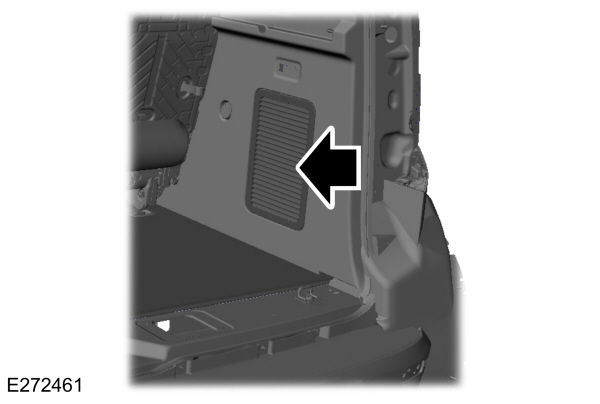

Trekhaakmodule

De zekeringkast bevindt zich in de kofferbak, aan de rechterkant.

Voertuigen geproduceerd van 14.09.2020 tot 14.03.2021

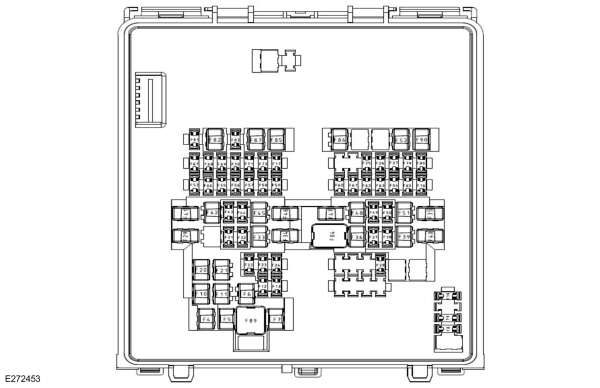

Zekeringkast in de motorruimte

Nummer Ampère [A] Beschrijving
4 20 A Ventilator
25 A Waterdetectiesensor in brandstof – Diesel.
6 15 A Voorruitwissers.
7 15 A Voorruitwissers.
8 15 A Achterruitwisserpomp.
9 10 A Ontgrendeling van de achterdeuren van de laadruimte;

Ontgrendeling van de achterdeuren van de carrosserie.
10 20 A Extra voedingspunten in de achterconsole.
11 20 A Extra voedingspunten in de middenconsole.
12 5 A Regen sensor.
13 20 A Achterruitenwisser.
16 20 A Zonnescherm.
17 15 A Stuurkolomvergrendeling.
19 10 A Ontgrendeling van de linker deur.
20 20 A Extra voedingspunten.
21 20 A Extra achtervoedingspunten.
22 5 A USB-poort.
25 20 A Injectiecontrolesysteem – Diesel.
26 20 A Injectiecontrolesysteem – Diesel.
27 15 A Injectiecontrolesysteem – Diesel.
28 15 A Transmissiemodule – Diesel.
29 50 A Ontstekingskaarsen – Diesel.
31 20 A Rechter koplamp.
32 10 A Stoplichtschakelaar.
33 30 A Elektrisch verstelbare bestuurdersstoel.
34 40 A Omvormer van gelijkstroom naar wisselstroom.
35 50 A Ontstekingskaarsen – Diesel.
37 10 A Aangepaste voertuigconnector.
38 10 A Diagnoseconnector.
39 20 A Brandstofstandheater.
40 40 A Achterventilator motor.
41 60 A Systeem ter voorkoming van blokkeren van de wielen tijdens het remmen;

Elektronisch stabiliteitssysteem.
42 40 A Aangepaste voertuigconnector.
43 15 A Statuslamp – taxi.
44 5 A Koplampen.
45 30 A Rechter achterportmodule.
46 40 A Module voor carrosseriesystemen.
47 40 A Trekhaakmodule.
48 20 A Verwarmde stoelen.
49 20 A Linker koplamp.
50 5 A Zonnescherm.
51 30 A Systeem ter voorkoming van blokkeren van de wielen tijdens het remmen;

Elektronisch stabiliteitssysteem.
52 40 A Verwarmingselement van de rechter voorruit.
53 10 A Airconditioningcompressor.
55 5 A Transmissiecontroller.
56 5 A Systeem ter voorkoming van blokkeren van de wielen tijdens het remmen;

Elektronisch stabiliteitssysteem.
57 10 A Aangepaste voertuigconnector.
58 10 A Module voor aandrijfsysteem.
60 20 A Aangepaste voertuigconnector.
61 15 A Blindspot monitoring systeem;

Voor camera van het parkeersysteem;

Achtercamera.
62 20 A Module voor carrosseriesystemen.
63 10 A Aangepaste voertuigconnector.
64 5 A Verstelling van de koplampen.
65 5 A Elektronisch rijhulpsysteem.
66 5 A Injectiecontrolesysteem – Diesel;

Ontstekingskaarsen – Diesel;

Module voor aandrijfsysteem – Diesel.
67 20 A Module voor aandrijfsysteem.
68 20 A Module voor aandrijfsysteem.
69 15 A Module voor aandrijfsysteem.
70 20 A Module voor aandrijfsysteem.
73 5 A Luchtmassameter en temperatuur sensor van de inlaatlucht.
79 10 A Verwarmde buitenspiegels.
80 5 A Aangepaste voertuigconnector.
81 20 A Toeter.
82 40 A Verwarmingselement van de linker voorruit.
83 5 A Verwarmde spuitmondjes voor de voorruitwas.
84 60 A Ventilator
85 30 A Brandstofpomp.
86 30 A Startmotor
87 60 A Module voor ontstekingskaarsen – Diesel.
89 40 A Ventilatormotor.
90 25 A Verwarming van de achterruit.

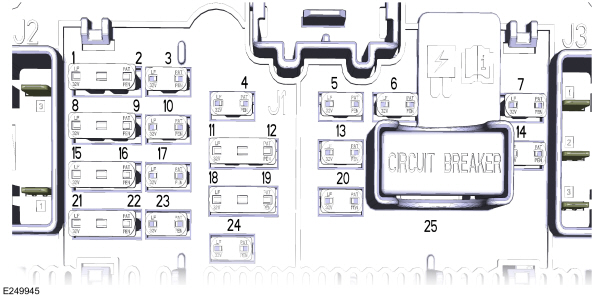

Zekeringkast in het interieur

Nummer Ampère [A] Beschrijving
1 5 A Module voor het controlesysteem van de aanvullende veiligheid.
2 5 A Interne temperatuur- en vochtigheidssensor;

Achterventilatormotor.
3 10 A Module voor het actieve parkeersysteem.
4 10 A Ontstekingsschakelaar;

Drukknop van de ontstekingsschakelaar.
5 20 A Centrale vergrendeling.
6 10 A Gelijkstroomomvormer;

Vergrendeling van de bestuurdersdeur;

Elektrische verstelknop voor de buitenspiegel.
7 30 A Besturingsmodule van de bestuurdersdeur.
9 5 A Interne achteruitkijkspiegel met automatische verduisteringsfunctie;

Voor camera van het parkeersysteem;

Lamp voor de uitschakeling van de passagiersairbag.
10 10 A Module voor het controlesysteem van de aanvullende veiligheid.
11 5 A Module van de telematica-controle-eenheid.
12 5 A Inbraakalarm.
13 15 A Ontgrendeling.
14 30 A Besturingsmodule van de passagiersdeur.
15 10 A Module voor batterij-energiebeheer.
17 15 A Stemcontrole;

Informatiescherm en verbruikselektronica;

CD-speler.
18 7,5 A Draadloze oplaadmodule voor accessoires.
19 7,5 A Batterijgevoede alarm sirene.
20 10 A Achteruitrijsignaal.
21 7,5 A Verwarming, ventilatie en airconditioningsysteem.
22 7,5 A Diagnoseconnector.   Indicatoren set.
23 20 A Audiosysteem.
25 30 A Elektrische ramen.
Zekeringkast van de trekhaakmodule
Nummer Ampère [A] Beschrijving
1 15 A Voeding.
2 15 A Ontstekingssysteem.



Voertuigen geproduceerd vanaf 15.03.2021

Zekeringkast in de motorruimte

Nummer Ampère [A] Beschrijving
4 20 A Ventilator
25 A Waterdetectiesensor in brandstof – Diesel.
6 15 A Voorruitwissers.
7 15 A Voorruitwissers.
8 15 A Achterruitwisserpomp.
9 10 A Ontgrendeling van de achterdeuren van de laadruimte;

Ontgrendeling van de achterdeuren van de carrosserie.
10 20 A Extra voedingspunten in de achterconsole.
11 20 A Extra voedingspunten in de middenconsole.
12 5 A Regen sensor.
13 20 A Achterruitenwisser.
16 20 A Zonnescherm.
17 15 A Stuurkolomvergrendeling.
19 10 A Ontgrendeling van de linker deur.
20 20 A Extra voedingspunten.
21 20 A Extra achtervoedingspunten.
22 5 A USB-poort.
25 20 A Injectiecontrolesysteem – Diesel.
26 20 A Injectiecontrolesysteem – Diesel.
27 15 A Injectiecontrolesysteem – Diesel.
28 15 A Transmissiemodule – Diesel.
29 50 A Ontstekingskaarsen – Diesel.
31 20 A Rechter koplamp.
32 10 A Stoplichtschakelaar.
33 30 A Elektrisch verstelbare bestuurdersstoel.
34 40 A Omvormer van gelijkstroom naar wisselstroom.
35 50 A Ontstekingskaarsen – Diesel.
37 10 A Aangepaste voertuigconnector.
38 10 A Diagnoseconnector.
39 20 A Brandstofstandheater.
40 40 A Achterventilator motor.
41 60 A Systeem ter voorkoming van blokkeren van de wielen tijdens het remmen;

Elektronisch stabiliteitssysteem.
42 40 A Aangepaste voertuigconnector.
43 15 A Statuslamp – taxi.
44 5 A Koplampen.
45 30 A Rechter achterportmodule.
46 40 A Module voor carrosseriesystemen.
47 40 A Trekhaakmodule.
48 20 A Verwarmde stoelen.
49 20 A Linker koplamp.
50 5 A Zonnescherm.
51 30 A Systeem ter voorkoming van blokkeren van de wielen tijdens het remmen;

Elektronisch stabiliteitssysteem.
52 40 A Verwarmingselement van de rechter voorruit.
53 10 A Airconditioningcompressor.
55 5 A Transmissiecontroller.
56 5 A Systeem ter voorkoming van blokkeren van de wielen tijdens het remmen;

Elektronisch stabiliteitssysteem.
57 10 A Aangepaste voertuigconnector.
58 10 A Module voor aandrijfsysteem.
60 20 A Aangepaste voertuigconnector.
61 15 A Blindspot monitoring systeem;

Voor camera van het parkeersysteem;

Achtercamera.
62 20 A Module voor carrosseriesystemen.
63 10 A Aangepaste voertuigconnector.
64 5 A Verstelling van de koplampen.
65 5 A Elektronisch rijhulpsysteem.
66 5 A Injectiecontrolesysteem – Diesel;

Ontstekingskaarsen – Diesel;

Module voor aandrijfsysteem – Diesel.
67 20 A Module voor aandrijfsysteem.
68 20 A Module voor aandrijfsysteem.
69 15 A Module voor aandrijfsysteem.
70 20 A Module voor aandrijfsysteem.
73 5 A Luchtmassameter en temperatuur sensor van de inlaatlucht.
79 10 A Verwarmde buitenspiegels.
80 5 A Aangepaste voertuigconnector.
81 20 A Toeter.
82 40 A Verwarmingselement van de linker voorruit.
83 5 A Verwarmde spuitmondjes voor de voorruitwas.
84 60 A Ventilator
85 30 A Brandstofpomp.
86 30 A Startmotor
87 60 A Module voor ontstekingskaarsen – Diesel.
89 40 A Ventilatormotor.
90 25 A Verwarming van de achterruit.



Zekeringkast in het interieur

Nummer Ampère [A] Beschrijving
1 5 A Module voor het controlesysteem van de aanvullende veiligheid.
2 5 A Interne temperatuur- en vochtigheidssensor;

Achterventilatormotor.
3 10 A Module voor het actieve parkeersysteem.
4 10 A Ontstekingsschakelaar;

Drukknop van de ontstekingsschakelaar.
5 20 A Centrale vergrendeling.
6 10 A Gelijkstroomomvormer;

Vergrendeling van de bestuurdersdeur;

Elektrische verstelknop voor de buitenspiegel.
7 30 A Besturingsmodule van de bestuurdersdeur.
9 5 A Interne achteruitkijkspiegel met automatische verduisteringsfunctie;

Voor camera van het parkeersysteem;

Lamp voor de uitschakeling van de passagiersairbag.
10 10 A Module voor het controlesysteem van de aanvullende veiligheid.
11 5 A Module van de telematica-controle-eenheid.
12 5 A Inbraakalarm.
13 15 A Ontgrendeling.
14 30 A Besturingsmodule van de passagiersdeur.
15 10 A Module voor batterij-energiebeheer.
17 15 A Stemcontrole;

Informatiescherm en verbruikselektronica;

CD-speler.
18 7,5 A Draadloze oplaadmodule voor accessoires.
19 7,5 A Batterijgevoede alarm sirene.
20 10 A Achteruitrijsignaal.
21 7,5 A Verwarming, ventilatie en airconditioningsysteem.
22 7,5 A Diagnoseconnector;

Set van indicatoren.
23 20 A Audiosysteem.
25 30 A Elektrische ramen.



Zekeringkast van de trekhaakmodule
Nummer Ampère [A] Beschrijving
1 15 A Voeding.
2 15 A Ontstekingssysteem.
