Gazelle Next (Ceylan Sonraki)

2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021

Passagierscompartiment

Het bevindt zich in het passagierscompartiment onder het paneel, achter de beschermkap, waar het huidige schema kan worden toegepast.

Toegang tot het apparaat in de cabine

Deze zekeringkast en relais bevat ook de diagnostische connector.

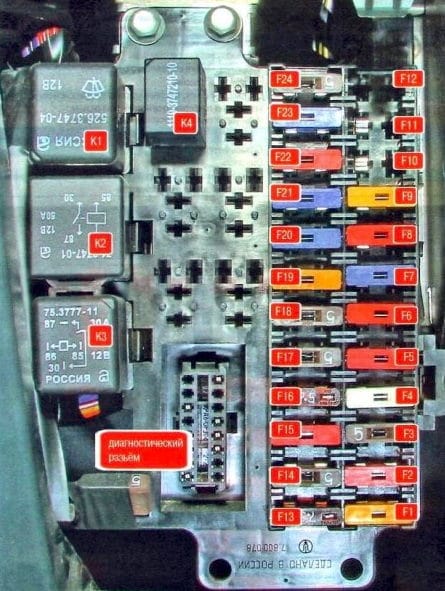

SchemaSchema blok in de cabine van de volgende gazelle

Bestemming

F1 20A Ruiter, ruitenwisser
F2 10A Verlichtingsmodule, instrumentenverlichting.
F3 Voedingsspiegels 5A
F4 25A Raamheffers
F5 10A Verwarmde spiegels
F6 10A Verwarmde bestuurdersstoel
F7 15A Extra verwarming
F8 gereserveerd
F9 10A Differentieel vergrendelingsmechanisme
F10 15/20A Aansluiting voor de tweede rij stoelen, claxon (platformvoertuig met benzinemotor), Claxon (voertuig van massief metaal) 10A Elektrische deuren, deurlicht (bus)
F11 gereserveerd
F12 Aansluiting, radio (auto met metalen carrosserie)
F13 7.5A Dagrijverlichting
F14 5A Achteruitrijlichten
F15 7,5 / 10A Richtingaanwijzers
F16 7.5A Instrumentengroep, snelheidsensor, verwarmingsregeling
F17 5A Motorbeheersysteem (voertuig met dieselmotor)
F17 15A Motorbeheersysteem (auto met benzinemotor)
F18 5A ABS remmen
F19 20A Sigarettenaansteker aansluitingen
F20 Alarmlichten (platformauto, bus)
F20 Centrale vergrendeling, radio (auto met metalen carrosserie)
F21 Verlichtingsmodule, achtergrondverlichting
F22 Interieurverlichting
F23 Centrale vergrendeling, radio (platformauto)
F23 Radio, versterker (bus)
F23 Alarmlichten (voertuig van massief metaal)
F24 Instrumentengroep, diagnostische blokkering, bedieningspaneel van de voorverwarming, tachograaf

Een 20A F19 zekering is verantwoordelijk voor de werking van de sigarettenaansteker en extra aansluitingen.

Volledig relais schema

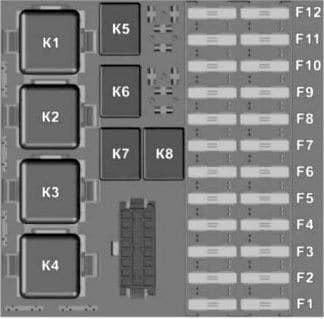

Relaiscircuit in de cabine

Relais

К1 Relais ruitenwisser
K2 Relais verwarming
K3 Relais ontlading van de contactsleutel
K4 Relais verlichting platform
voertuig met volle carrosserie met cabine in twee rijen) Relais van het lichtpaneel (bus)
K5 Relais van de verwarming (voertuig met dieselmotor)
К6 Relais differentieelvergrendeling
K7 Relais claxon (behalve platform- en dieselvoertuigen)
K8 Relais ontlading vergrendeling (voertuig van massief metaal)
Leggere  Controle en vervanging van de zekeringen

Het relais van de draaiknop bevindt zich direct op de schakelaar. Om toegang te krijgen, moet je het stuur verwijderen en de schakelaar van de stuurkolom demonteren.

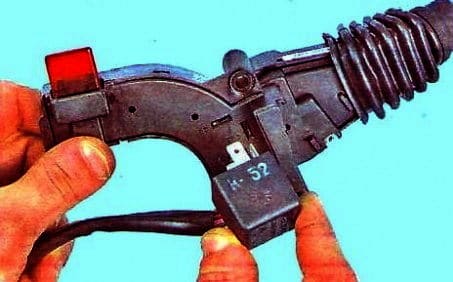

Activeer het relais van de richtingaanwijzer

Motorcompartiment

Relais- en zekeringkast

Het bevindt zich aan de linkerkant, aan de achterkant.

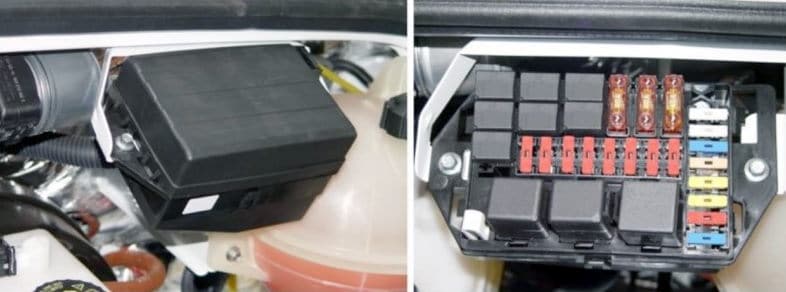

Locatie van de unit onder de motorkap van de volgende gazelle

Schema

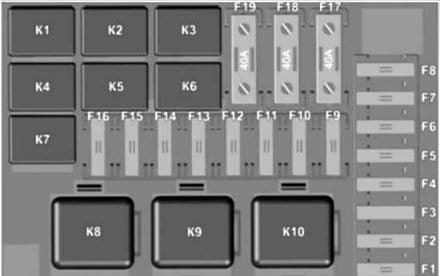

Schema blok onder de motorkap

Ontmoeting

F1 15A Relais mistlampen
F2 10A Remsignalen
F3 Relais claxon 20A (bus)
F4 25A Relais brandstofverwarming (voertuig met dieselmotor) 20A Hoofd relais (voertuig met benzinemotor)
F5 25A Koelvloeistof verwarming (voertuig met dieselmotor) 5A Motorcontroller (voertuig met benzinemotor)
F6 15A Brandstofpomp (auto met benzinemotor) 25A Start- en instrumenten schakelaar (bus)
F7 ABS remmen met vergrendeling 25A
F8 25A Airconditioning ventilator 20A Onafhankelijke verwarming (bus)
F9 10A Dimlicht (linker koplamp)
F10 10A Dimlicht (rechter koplamp)
F11 10A Verstralers (linker koplamp)
F12 10A Verstralers (rechter koplamp)
F13 10A Zijlichten (linkerkant)
F14 10A Zijlichten (rechterkant)
F15 10A Achteruitrijlicht
F 16 Airconditioningcompressor 10A
F17 Verwarming 40A
F18 40A ABS remsysteem
F19 40A Instrumenten en startknop (ontsteking)
Relais
К1 Relais airconditioningcompressor
K2 Relais startvergrendeling (voertuig met dieselmotor)
Relais ventilator koppeling (voertuig met benzinemotor)
K3 Relais brandstofpomp (benzinemotor)
K4 Relais mistlampen
K5 Relais verstralers
К6 Relais dimlichten
K7 Relais airconditioning ventilator
K8 Relais ruitenwisser compartiment
K9 Relais brandstofverwarming (voertuig met dieselmotor)
K9 Hoofd relais (voertuig met benzinemotor)
K10 Start relais

Zekeringkast

Het bevindt zich onder de motorkap, aan de rechterkant van de scheiding en bestaat uit zekeringcellen.

Modellen met dieselmotor

Schema

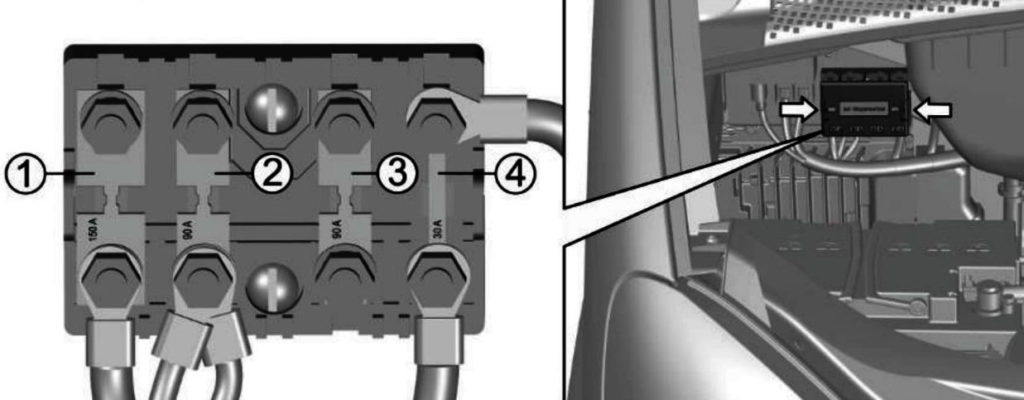

1 125 Luchtverwarming 2 90 Gemeenschappelijk positief circuit van het voertuig 3 40 Gereserveerd 4 30 Motorbeheersysteem

Functies

1 125A Voorverwarmingsluchtverwarmer
2 90A Gemeenschappelijk positief circuit van het voertuig
3 Reserve 40A
4 30A Motorbeheersysteem

Benzinemodellen

Afbeelding ter illustratie

blok 2 onder de motorkap

Taak

  1. 90A Gemeenschappelijk positief circuit van het voertuig
  2. Reserve 60A
