Schema van de zekeringen en relais – Lexus CT200h A10

Betreft voertuigen geproduceerd in de jaren:

2011, 2012, 2013, 2014, 2015, 2016, 2017.



Voor de sigarettenaansteker (voedingsaansluitingen) in de Lexus CT200h is de zekering nr. 31 (voedingsaansluiting) in het zekeringenkastje van het dashboard verantwoordelijk.



Interieur

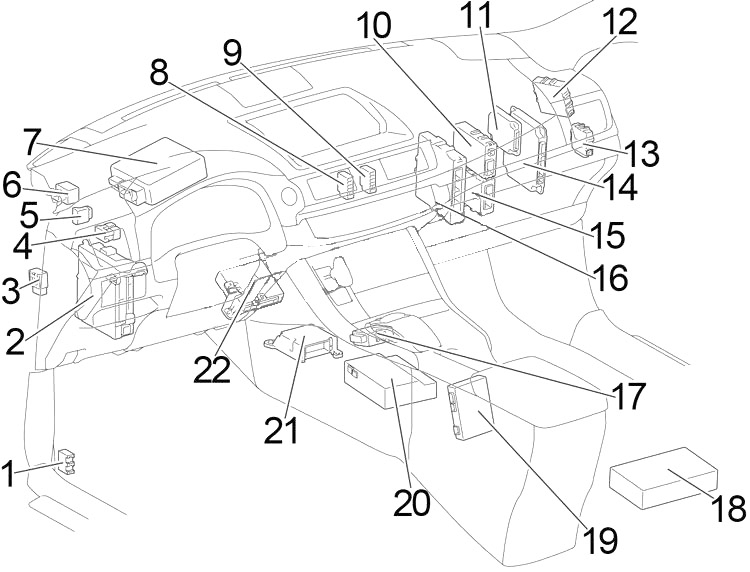

Stuur aan de linkerkant

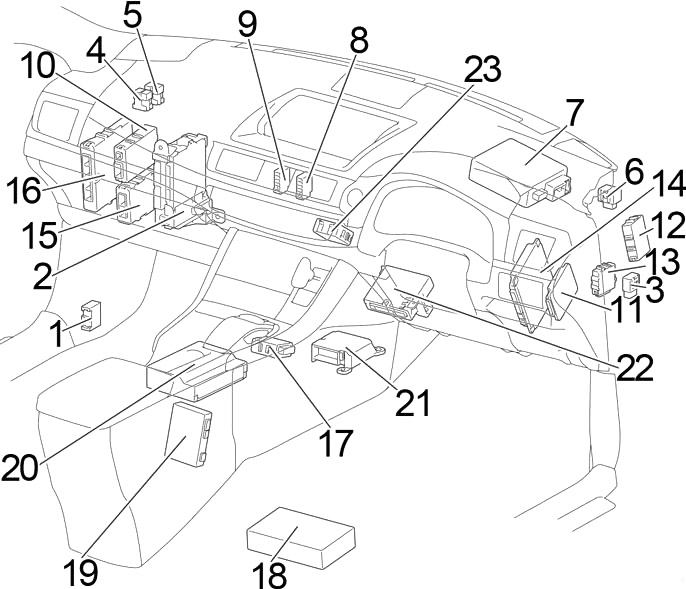

Stuur aan de rechterkant

1. Zekeringenkast №2
2. Vier zekeringen / ECU van de hoofdcarrosserie
3. ECU controle stoplichten
4. Vier relais
5. Relais verwarming stuur (STRG HTR)
6. Activeer knipperlichtsignaal
7. ECU stuurbekrachtiging
8. Verbindingsconnector (CAN № 1)
9. Verbindingsconnector (CAN № 2)
10. ECU controle veiligheidsgordels
11. ECU rijassistentie
12. Waarschuwing ECU controle
13. ECU koplampniveau
14. ECU parkeersensoren
15. ECU versnellingscontrole
16. ECU energiebeheer
17. Voorruitwissers relais
18. Stereo versterker
19. ECU multimedia-interface
20. Navigatie via multimedia-module
21. Airbagsensor
22. Airconditioningversterker
23. RHD :  Relais controle deuren met dubbele vergrendeling

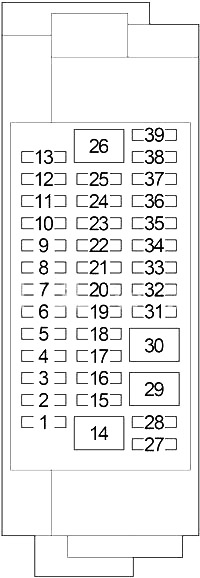

Vier zekeringen in het interieur

Het zekeringpaneel bevindt zich onder de linkerkant van het dashboard.



Nummer	Amperes [A]	Beschrijving
1	10	Koplampen (dimlichten), achterlichten, kentekenverlichting, parkeerlichten
2	10	Audiosysteem, intuïtieve parkeerschakelaar, voorruitwissers ontdooierschakelaar, navigatiesysteem, brandstoftankdeksel openen, verlichtingskastje, koplampenwisserschakelaar, noodverlichting schakelaar, airconditioningsysteem, buitenspiegels, rijmodi selectieschakelaars, P-stand schakelaar, dashboardverlichting controleknop, versnellingsindicatoren, verwarmingsschakelaars stoelen, verwarmd stuurwiel schakelaar, pre-collision remschakelaar
3	10	Elektronisch remsysteem, intelligente toegangssysteem met startknop, multi-point/sequentieel brandstofinjectiesysteem, achterlichten, SRS airbags
4	7,5	Indicatoren en kilometerteller
5	–	–
6	30	Ruitenwissers
7	20	Achterruitenwisser en -sproeier
8	15	Voorruitwisser
9	10	Airconditioningsysteem
10	10	Ontdooierschakelaar voorruitwisser, automatisch koplampniveau systeem
11	–	–
12	10	Voorruitwissers, intuïtieve parkeersysteem, elektronisch remsysteem, navigatiesysteem, elektrische stuurbekrachtiging, richtingaanwijzers, noodverlichting, hellings- en G-sensor, koplampenreiniger, buitenspiegels, rijmodi selectieschakelaars, bovenste module, vooraanrijdende veiligheidsgordels, verwarmingsschakelaars voor stoelen, verwarmd stuurwiel schakelaar, bandenspanning waarschuwing systeem, dynamische cruise control
13	10	ABS, airconditioning, automatische verlichting controle, achterdeuren openen, gecombineerde kilometerteller, deurvergrendeling controle, dubbele vergrendeling, motor immobilizer systeem, motor immobilizer systeem, toegang en start systeem, mistlamp voor, koplamp, koplampniveau afstelling, koplampenreiniger, hellingstart assistentie controle, verlichting, interieurverlichting, automatische verlichting uitschakeling systeem, lichtherinnering, elektrisch stoel, elektrisch raam, mistlamp achter, elektrisch verstelbare spiegels, zonnedak, achterlicht, diefstalbeveiliging, TRC, VSC, draadloze deurvergrendeling controle
14	30	Zonnedak
15	25	Elektrische ramen
16	25	Elektrische ramen
17	–	–
18	25	Elektrische ramen, buitenspiegels
19	25	Elektrische ramen, buitenspiegels
20	–	–
21	10	Achterlichten, elektronisch remsysteem, pre-collision systeem
22	–	–
23	7,5	Achter mistlamp, achterlichten
24	7,5	Brandstoftankdeksel openen
25	7,5	Diagnosesysteem aan boord
26	30	Elektrische stoel
	30	Elektrische stoelen
27	15	Voor mistlampen
28	25	Deuren met dubbele vergrendeling
29	30	Elektrische stoel
30	30	Pre-collision veiligheidsgordels
31	10	Verwarmd stuurwiel
32	25	Voedingsvergrendeling systeem
33	10	Verwarmers stoelen
34	–	–
35	10	Verwarmers stoelen
36	7,5	Audiosysteem, navigatiesysteem, ventilatiemodule
37	15	Voedingsaansluiting
38	10	Airconditioningsysteem, buitenspiegel schakelaars
39	15	Voedingsaansluiting

Vier zekeringen 2

Nummer	Amperes [A]	Beschrijving
1	–	–
2	10	Cruise control, dynamische cruise control, motormanagement, hybride systeem, versnellingscontrole systeem

Vier relais

Nummer	Relais
R1	Opening brandstoftankdeksel (FUEL OPN)
R2	Achter mistlamp (RR FOG)

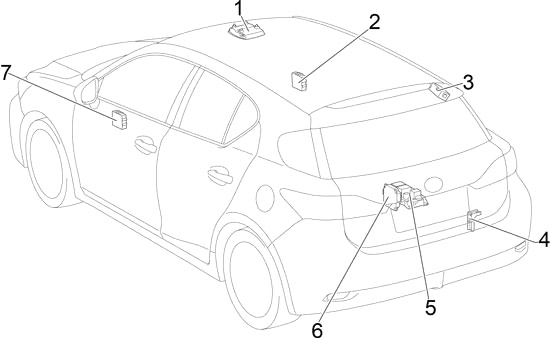

Zekering blok zekering

1. ECU controle zonnedak
2. Groep ECU controle rechter buitenspiegel
3. Ontvanger deurcontrole
4. Zekering blok zekering
5. Blok HV batterij connector
6. Batterij spanningssensor
7. Groep ECU controle linker buitenspiegel

Nummer	Amperes [A]	Beschrijving
1	140	ABS, cruise control, dynamische cruise control, motormanagement, hellingstart assistentie, hybride systeem, pre-collision veiligheidssysteem, versnellingscontrole systeem, TRC, VSC

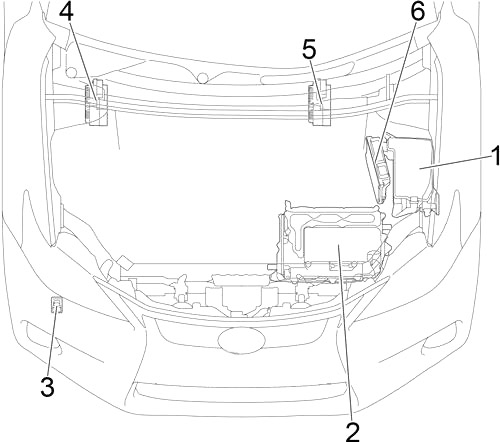

Vier zekeringen in de motorruimte

1. Vier zekeringen
2. Inverter groep met omvormer
3. Relais controle stofzuiger
4. RHD: ECU controle slip met actuator
5. LHD: ECU controle slip met actuator
6. Motor controle module

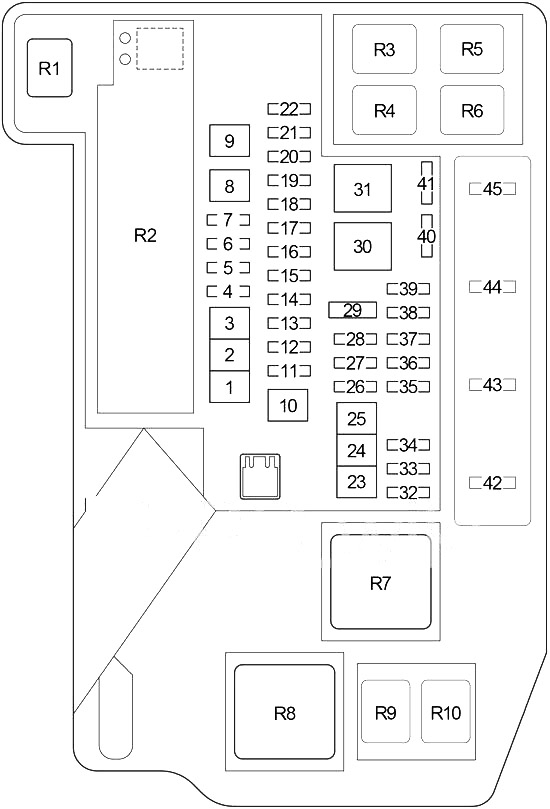

Nummer	Amperes [A]	Beschrijving
1	50	Airconditioningsysteem
2	30	Koelventilatoren
3	30	Koelventilatoren
4	15	Audiosysteem, navigatiesysteem
5	10	Alarm, navigatiesysteem
6	30	Koelsysteem
7	7,5	Elektronisch remsysteem
8	–	–
9	30	Koplampenreiniger
10	30	P-stand controle systeem
11	30	Audiosysteem
12	10	Multi-point/sequentieel brandstofinjectiesysteem
13	30	Zekeringen: “PCU”, “IGCT nr. 2”, “IGCT nr. 3”
14	5	Inverter en omvormer
15	7,5	P-stand controle systeem, P-stand schakelaar
16	7,5	Energiebeheer systeem
17	7,5	Intelligent toegangssysteem met startknop
18	10	Mayday
19	10	Airconditioningsysteem
20	10	Richtingaanwijzers, noodknipperlichten
21	30	Audiosysteem
22	20	Elektronisch remsysteem
23	40	P-stand controle systeem, claxon, koplampen (dimlichten), achteruitrijlichten
24	30	Elektronisch remsysteem
25	30	Elektronisch remsysteem
26	20	Zekering: “H-LP RH HI”, “H-LP LH HI”
27	7,5	Dagrijverlichting
28	25	Voedingsvergrendeling systeem
29	–
30	60	Zekering: “IG2”, “EFI MAIN”, “BATT FAN”
31	60	Elektrische stuurbekrachtiging systeem
32	10	Hybride systeem
33	10	Hybride systeem, P-stand controle systeem, energiebeheer systeem
34	10	Koelsysteem
35	–	–
36	10	Bagageruim verlichting, plafondmodule, interieurverlichting, persoonlijke verlichting, toiletverlichting, voetruimte verlichting
37	7,5	Intelligent toegangssysteem met startknop, classificatie systeem voor voorste passagiers, richtingaanwijzers en kilometerteller, buitenspiegels, airconditioningsysteem, geheugen systeem voor rijpositie, elektrische stuurbekrachtiging, klok
38	10	Linker koplamp (dimlicht)
39	10	Rechter koplamp (dimlicht)
40	10	Multi-point/sequentieel brandstofinjectiesysteem, uitlaatsysteem, module pomp met sleutel, koelventilatoren
41	10	Ontdooiers voor buitenspiegels
42	–	–
43	20	Multi-point/sequentieel brandstofinjectiesysteem, koelsysteem, zekering: “EFI №2”
44	10	Batterij koeling ventilator
45	20	Hybride systeem, multi-point/sequentieel brandstofinjectiesysteem, zekering: “MET”, “IGN”, energiebeheer systeem
Relais
R1	Koelventilatoren (FAN №2)
R2	Integratief relais
R3	Koelventilatoren (FAN №3)
R4	Koelventilatoren (FAN №1)
R5	Dagrijverlichting (DRL)
R6	–
R7	(IGCT)
R8	Dimmer (DIM)
R9	(P CON MTR)
R10	(ENG W/P)

Nummer	Amperes [A]	Beschrijving
1	125	Inverter en omvormer
