Hummer H3 (2010) – zekeringdoos

Jeroen van Vliet

Hummer H3 (2010) – schema van de zekeringkast

Productiejaar: 2010.

Sigarettenaansteker (voedingsaansluiting) in de Hummer H3 (2010) is de zekering F51 in de zekeringkast.

Zekeringblok motorruimte

De zekeringkast in de motorruimte bevindt zich aan de bestuurderszijde in de motorruimte.

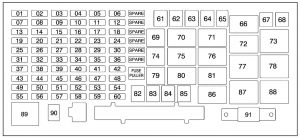

Hummer H3 – zekeringen – motorruimte
Nr Beschrijving
1 Verwarmde stoelen
2 Beschermroosters
3 Remlicht (alleen H3T)
4 Bagagelampen op het dak
5 Batterijontstekingsschakelaar
6 Voorruitenwisser
7 Instelbare spanning controle
8 Voedingsblokkeringen
9 Panoramisch;

Voorste sproeipomp.
10 Accessoires (SPO)
11 Niet gebruikt
12 Controlemodule van de distributiekast
13 Radio
14 Carrosserie controlemodule
15 Achterruitwissermotor

(alleen H3).
16 Achterruitwisser pomp schakelaar

(alleen H3).
17 Luchtinjectie reactor (AIR)

Relaismodule pomp/versnellingsbak (TCM) (alleen V8).
18 Achteruitrijcamera
19 Groep
20 Achterste richtingaanwijzer, noodlicht
21 Controlemodule van de aandrijflijn 1
22 Massastroom sensor;

Blow-off elektromagneet.
23 Injector/solenoïde V8
24 Mistlamp
25 Controlemodule van de aandrijflijn B
26 Controlemodule van de versnellingsbak (TCM)
27 Airbag
28 Niet gebruikt
29 Antiblokkeersysteem;

StabiliTrak®.
30 Achterruit ontvochtiger
31 Canister Vent
32 Instelbare spanningscontrole sensor
33 Ontsteking 1
34 Overdracht
35 Cruise control
36 Toeter
37 Achterste positie licht aan bestuurderszijde
38 Versterker
39 Dagrijverlichting
40 Passagierszijlicht
41 Bestuurderszijlicht
42 Achteruitrijlicht van de aanhangwagen
43 Voorste positie lichten
44 Elektroventiel luchtinjectie reactor (AIR)
45 Hulppower 2;

Sigarettenaansteker.
46 Elektronische gasklep controle
47 Zuurstofsensor
48 Airconditioning koppeling
49 Achterste positie licht
50 Remlicht
51 Hulppower 1;

Sigarettenaansteker.
52 StabiliTrak®,

Systeem ter voorkoming van blokkeren

van de wielen tijdens het remmen.
53 Elektrisch verwarmde stoel;

Veiligheidsgordel schakelaar.
54 Brandstofsysteem controlemodule (FSCM)
55 Positionering lichten van de aanhangwagen
56 Voorste richtingaanwijzers;

Waarschuwingssignaal;

Buitenspiegel.
57 Elektrisch panoramisch
58 Schakelaar van de controlemodule

van de distributiekast.
59 Klimatisering controle
60 Reserve lamp
61 Elektrische stoelen
62 Pomp luchtinjectie reactor (AIR)
63 Elektrisch raam passagier
64 Antiblokkeersysteem;

Elektromagneet StabiliTrak® 2.
67 Antiblokkeersysteem,

StabiliTrak® 1 motor
68 Elektrisch raam bestuurderszijde
82 Airconditioning ventilator
83 Elektronische remcontroller
84 Aanhangwagen B + zekering
85 Starten
91 Generator Megafuse



Relais Beschrijving
66 Remlicht (alleen H3T)
69 Mistlamp
70 Dimlichten
71 Achterontvochtiger
72 Ontsteking/uit schakeling voorruitwisser

van de voorruit.
73 Voorste ruitenwisser hoog/laag
74 Toeter
75 Verlichting
76 Airconditioning koppeling
77 Controlemodule van de aandrijflijn

(starten).
78 Versnellingen, kruk
79 Dagrijverlichting
80 Elektroventiel luchtinjectie

reactor (AIR).
81 Aandrijflijn
86 Backup maken
87 Ontsteking 3

(verwarming, ventilatie, airconditioning).
88 Voeding accessoires stop/accessoires
89 Parkeerlicht



Dioden Beschrijving
65 Ruitenwisser diode
90 Airconditioning koppeling diode
