Mazda 323 – zekeringdoos

Mazda 323 – schema van de zekering

Jaar van productie:

Sigarettenaansteker zekering (voedingsaansluiting) in de Mazda 323 is de zekering 3(?) in de zekeringkast.

Zekeringkast in de motorruimte

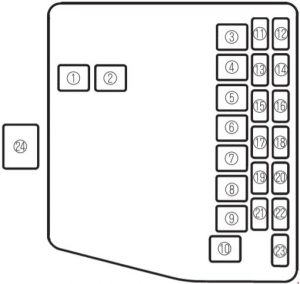

Mazda 323 – schema van de zekeringkast – motorruimte

Nr	Amp [A]	Beschrijving
1	40	Verwarming
2	60	Antiblokkeersysteem van de remmen; Voor de bescherming van verschillende circuits.
3	60	Voor de bescherming van verschillende circuits
4	30	–
5	40	–
6	–	–
7	30	Koelventilator
8	40	Interieurverlichting; Deursluiting met elektrische bediening.
9	30	Extra koelventilator voor de airconditioning
10	30	Motorbesturingseenheid
11	10	Airconditioning
12	10	Startsignaal
13	15	Toeter
14	15	Noodverlichting
15	15	Achterlichten
16	7.5	Voor de bescherming van verschillende circuits
17	15	–
18	15	Mistlampen
19	15	Remlichten
20	15	Rechter koplamp
21	15	Linker koplamp
22	–	–
23	15	–
24	100	Voor de bescherming van alle circuits

Zekeringkast in het passagierscompartiment

Mazda 323 – schema van de zekeringkast – passagierscompartiment

Nr	Amp [A]	Beschrijving
1	15	Voor de bescherming van verschillende circuits
2	20	Voor de bescherming van verschillende circuits
3	15	Audio systeem
4	15	Airconditioning
5	10	Voor de bescherming van verschillende circuits
6	–	–
7	–	–
8	10	Interieurverlichting; Bagageruimteverlichting; Verlichting van de bagageruimte.
9	10	–
10	–	–
11	30	Elektrische deursluiting
12	30	–
13	20	Ruitenwisser en sproeier van de voorruit.
14	10	Motorbesturingseenheid
15	10	Dashboard
16	–	–
17	30	Elektrische ramen
