Infiniti M30 (1990-1992) – zekeringdoos

In dit artikel vind je de diagrammen van de zekeringkast van de Infiniti M30 (1990–1992), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringindeling).

Zekering- en relaischema – Infiniti M30

Betreft voertuigen geproduceerd in de jaren:

1990, 1991, 1992.

Interieur

1. Start relais №1
2. Deurvergrendel relais
3. Accessoire relais №2
4. Start relais №2
5. Accessoire relais №1
6. Automatische transmissie controle-eenheid
7. Tijdcontrole-eenheid
8. Deurvergrendel klok №1
9. Achterruit ontdooi relais
10. Schakelaar (deurvergrendeling, voedingsaansluiting)
11. Alarm controle-eenheid
12. Deurvergrendel klok №2
13. Versnellingsbak vergrendeling controle-eenheid
14. Remlicht schakelaar
15. Automatische snelheid controle schakelaar (ASCD) Annuleer
16. Gecombineerde flits eenheid
17. Uitschakel schakelaar
18. Ventilator relais (hoge snelheid – automatische airconditioning)
    Ventilator relais (handmatige airconditioning)
19. Waarschuwingsbel
20. Geconcentreerde elektronische motor controle relais (ECCS)
21. Geconcentreerde elektronische motor controle eenheid (ECCS)
22. Veiligheids relais
23. Snelheidssensor (op de achteras)
24. Tunnel sensor en veiligheidssensor
25. Airbag controle-eenheid
26. Elektrische raammechanisme versterker

1. Sonar ophangingscontrole-eenheid
2. Audio versterker
3. ABS controle-eenheid
4. Brandstofpomp relais
5. Kofferbak open relais
6. Brandstoftank dop open relais
7. Automatische snelheid controle eenheid (ASCD)
8. Automatische snelheid controle behoud relais

Zekering schema in het interieur

Nummer	Ampère [A]	Beschrijving
1	15	Koplampen, alarm systeem
2	15	Koplampen, alarm systeem
3	15	Positionering lichten, achterlichten, kentekenlichten, zijlichten, interieurverlichting, handschoenenvak verlichting
4	10	Spotlight, toiletverlichting, kofferbakverlichting, interieurverlichting, tredeverlichting, sleutelverlichting, tijdscontrole systeem, automatische transmissie controle eenheid, alarm systeem, automatische airconditioning, verlichte toegangssysteem, audio (behalve Bose), airbag systeem
5	10	Noodverlichting
6	15	Remlicht, versnellingsbak vergrendeling controle systeem, automatische snelheid controle apparaat
7	10	Toeter, alarm systeem
8	15	Ventilator motor, automatische airconditioning versterker
9	15	Ventilator motor, automatische airconditioning versterker
10	10	Audio, antenne versterker
11	20	Achterruit ontdooi
12	20	Achterruit ontdooi
13	10	Waarschuwingslicht, teller, indicator, tijdscontrole systeem, automatische airconditioning, automatische snelheid controle apparaat, achterruit ontdooi, antenne versterker, voedingsraam, airbag systeem
14	10	Noodverlichting
15	10	Versnellingsbak vergrendeling controle systeem, automatische transmissie controle eenheid, alarm systeem, ABS, sonar ophangingsysteem
16	10	Airbag systeem
17	10	Geconcentreerde elektronische motor controle (ECCS)
18	20	Ruitenwisser en afdichting
19	15	Aansteker
20	10	Achteruitkijkspiegel, handmatige airconditioning, alarm systeem, tijdscontrole systeem, klok

Motor

1. Zekeringkast
2. Batterij
3. Relaiskast
4. Weerstand ontlading
5. Automatische snelheid controle apparaat (ASCD) pomp
6. Automatische snelheid controle apparaat actuator
7. ABS actuator
8. Ruitenwisser motor
9. Ontstekingsspoel
10. Linker impact zone sensor
11. Zekering verbinding
12. Impact zone sensor controle eenheid
13. Startmotor relais
14. Rechter impact zone sensor
15. Sonar wegoppervlak sensor (voor het sonar ophangingssysteem)

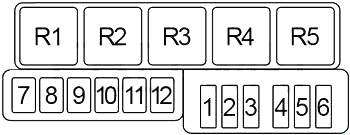

Zekering schema in de motorruimte

Nummer	Ampère [A]	Beschrijving
1	20	ABS
2	10	Tijdscontrole systeem, versnellingsbak vergrendeling controle systeem
3	10	Geconcentreerde elektronische motor controle (ECCS), radiator ventilator relais
4	20	Kofferbak openen, brandstoftank dop openen
5	15	BOSE versterker
6	15	BOSE versterker
7	–	ABS
8	–	Ontstekingsschakelaar
9	–	–
10	–	Schakelaar (deurvergrendeling, voedingsaansluiting)
11	–	Geconcentreerde elektronische motor controle (ECCS)
12	–	Radiator ventilator
Relais
R1	Toeter
R2	Radiator ventilator
R3	Inhibitor
R4	Airconditioning
R5	Ruitenwisser

Relaiskast in de motorruimte

Nummer	Beschrijving
R1	Alarm systeem (nr 1)
R2	Alarm systeem (nr 2)
R3	Alarm systeem (nr 3)
R4	Alarm toeter
R5	Schakeling
