Isuzu Trooper (1991-2002) – zekeringdoos

Schema van de zekeringen en relais – Isuzu Trooper

Betreft nieuwe voertuigen in de jaren:

1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.

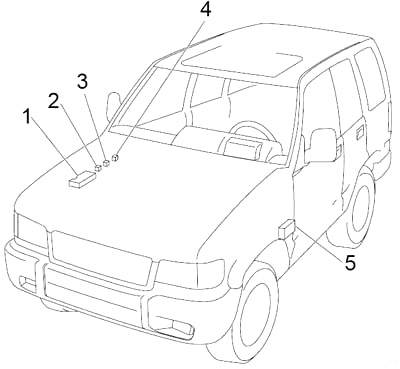

Locatie

1. Zekeringkast
2. Relais van de lamp-1
3. Relais van de lamp-2
4. Relais van de startmotor
5. Zekeringkast

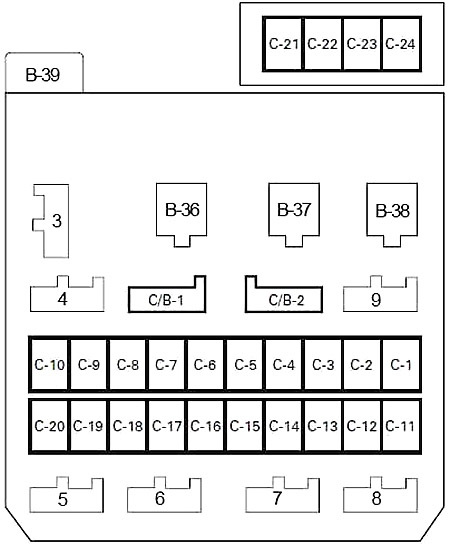

Schema van de zekeringkast in het interieur

De zekeringkast bevindt zich achter het deksel onder het dashboard aan de bestuurderszijde (naast de voetensteun).

Nummer	Amperages [A]	Beschrijving
C1	10	Relais van de startmotor, Begin van de koppeling SW (M/T), Modus SW (A/T), Alarmcontroller, DERM (SRS)
C2	15	Zitverwarming schakelaar, zitverwarming
C3	15	Transmissie controle module, Indicatoren – schakelaar, Voorste indicator, Achterste indicator, Indicator, Knipperlicht, Relais van de indicatoren, Achteruitrijlicht, Achteruitrijlicht SW (M/T), Modus SW (A/T), A/T versnellingsindicator controle-eenheid, verlichting SW, A/T versnellingsslot controle-eenheid, A/T versnellingsindicator, cruise control eenheid, annulering SW
	10	Transmissie controle module, Indicator SW, Voorste indicator, Achterste indicator, Indicator, Knipperlicht, Relais van de indicatoren, Achteruitrijlicht, Achteruitrijlicht SW (M/T), Modus SW (A/T), A/T versnellingsindicator controle-eenheid, verlichting SW, A/T versnellingsslot controle-eenheid, A/T versnellingsindicator, cruise control eenheid, annulering SW
C4	10	Cruise control, achterruitontdooier SW, relais van de achterruitontdooier, indicatielampje van de achterruitontdooier SW, koppeling SW (M/T), transmissie SW-1, 2 (M/T), transmissie SW-3, 4 (M/T), Annuleren SW (verbonden SW), hoofd relais van de cruise control, indicatielampje van de cruise control, cruise control SW, buitenspiegel, achterruitontdooier van de buitenspiegel SW, A/T versnellingsslot controle-eenheid, relais van het elektrische raam, elektronische remcontrole module, transmissie controle module, G-sensor, Upshift-2 relais, Upshift indicator (meter)
C5	15	Voorruitwisser en voorruitwasmachine SW, motor van de voorruitwisser, motor van de voorruitwasmachine, relais van de voorruitwisser
C6	10	Achterruitwisser en achterruitwasmachine SW, motor van de achterruitwasmachine, motor van de achterruitwisser, relais van de achterruitwisser
C7	10	Koplampwisser SW, Motor van de koplampwisser, Motor van de koplampwasmachine, Klok van de koplampwisser
C8	15	Generator, hoofd relais ECM, VSV; EGR, VSV: canister, VSV: inlaatlucht (DOHC)
C9	15	Ontstekingscontrole module, motor controle module
	15	Brandstofonderbreking (4JG2)
C10	10	Voertuigsnelheidssensor, Herinneringspieper, Meter en indicator (voltmeter, koelvloeistof temperatuurindicator, toeren teller, snelheidsmeter, oliedrukindicator, brandstofindicator), indicator en waarschuwingslampje (antiblokkeersysteem, achterwiel antiblokkeer, veiligheidsgordel, motor controleren, laag brandstofniveau, 4WD, oliedruk, hoge versnelling, remsysteem, opladen, A/T olie temperatuur, cruise control lampje, trans controle lampje, elektrische tractie controle lampje, winterrijlampje), 4WD SW, handrem SW, veiligheidsgordel SW, differentieel remmechanisme SW, elektronische rem controle module, motor controle module, achterwiel antiblokkeer controller
C11	10	Audio, Buitenspiegel, Buitenspiegel controle SW, Vouwdeur SW, Digitale klok, Luidspreker
C12	20	Aansteker
C13	10	Alarmcontroller
C14	15	Remlichten SW (zonder cruise control), rem SW (met cruise control), achterwiel antiblokkeer controller, remlicht, transmissie controle module, elektronische rem controle module, aanhangwagen bedrading connector, cruise control, A/T versnellingswissel controle eenheid, ontkoppel relais
C15	20	Toeter, relais van de toeter, toeter SW, waarschuwingslampje SW, knipperlicht, alarmtoeter, waarschuwingslampje, geluid
	20	Telefoon
C16	10	Digitale klok, geluid, interieurverlichting, kaartverlichting, kofferbakverlichting, plafondverlichting, deuren SW (voor, achter, achterklep), antenne, alarmcontroller, sleutelherinnering SW, veiligheidsgordel, sleutelherinnering pieper en lamp
C17	25	Achterruitontdooier, relais van de achterruitontdooier
C18	20	Alarm waarschuwingslampje, voorportierslot en elektrische raam SW, deur slot sleutel SW, deur slot actuator (voor en achter)
C19	25	Ventilatormotor, ventilator weerstand SW
C20	10	Druk SW, relais van de airconditioning thermostaat, relais van de airconditioning compressor, magnetische koppeling (airconditioning compressor), airconditioning SW, elektrische thermostaat, ventilator SW
C21	10	SRS waarschuwingslampje (teller)
C22	10	DERM
C23	10	Passagiersvulmodule, DERM
C24	10	Bipolaire bewakingssensor, DERM, SRS spoelgroep, inflator module van de controller
Diode
3	Alarmlicht kap
4	Alarmbeveiliging (DOHC)
5	Herinnering voor alarmlampjes
6	Modus schakelaar (DOHC)
7	Cruise control RWAL (achterwiel antiblokkeer)
8	–
9	Elektronische rem controle module (DOHC)
Relais
B36	Verwarming en airconditioning
B37	Raamvoeding
B38	Achterruitontdooier
B39	Knipperlicht eenheid

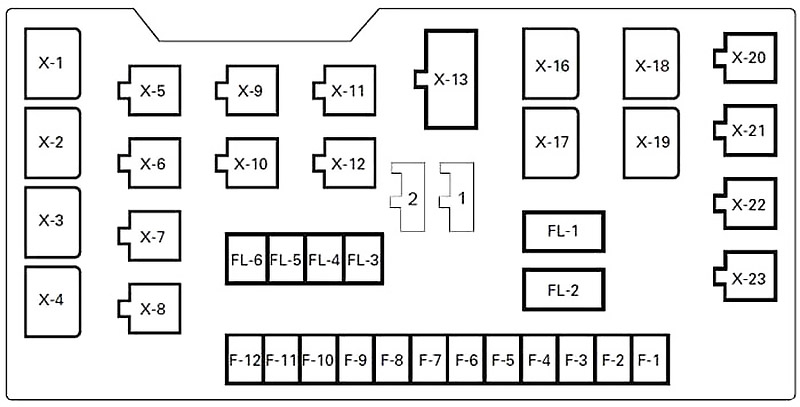

Schema van de zekeringkast in de motorruimte

Nummer	Amperages [A]	Beschrijving
F1	–	–
F2	10	Zuurstofsensor
F3	15	Toeter, relais van de toeter, toeter SW, gevarenlamp SW, knipperlicht eenheid, alarmtoeter, alarmcontroller
F4	15	Koplamp (links), grootlicht indicatielamp, Dimmer SW, Afsluitlamp SW, Mistlamp SW, Relais van de mistlampen, Afsluitlamp, Relais van de afsluitlampen
	10	Linker koplamp (grootlicht)
F5	15	Koplamp (rechts), dimmer SW
	10	Rechter koplamp (grootlicht)
F6	10	Linker koplamp (dimlicht)
F7	10	Rechter koplamp (dimlicht)
	15	Alarm waarschuwingssysteem
F8	15	Mistlamp, relais van de mistlamp
	20	Mistlamp, relais van de mistlamp
F9	20	Hydraulische eenheid, achterwiel antiblokkeer controller, elektronische rem controle module;
F10	15	Brandstofpomp
F11	10	Achterlicht links
F12	15	Achter relais, Verlichting SW, Voorzijde zijlamp, Stopplicht, Achterlicht, Aansluitconnector voor aanhangwagen, Verlichtingscontroller, Verlichtingslamp, Handschoenenvak SW, Nummerplaatverlichting, A/T versnellingsindicator controle eenheid
	10	Achterlicht rechts
Zekering aansluiting
FL1	80	Accu
FL2	50	Ontsteking, startmotor
FL3	30	Hoofd relais van de motor controle module
FL4	30	Condensator ventilator
FL5	50	4JG2: Licht
FL6	40	ABS hydraulisch systeem, zekering F9 (ABS)
Stroomonderbreker
C/B-1	–	–
C/B-2	30	Raam relais, Raam schakelaar, Raam motor, Schuifdak motor, Schuifdak controller, SW van het schuifdak, Veiligheidsstop SW, Limiet SW, Zitvoeding schakelaar, Voorste en achterste kantel motor en SW, Schuifmotor, Vouwmotor en SW
Diode
1	Motor controle module
2	Indicator
Relais
X1	Verlichting
X2	–
X3	Weerstand
X4	–
X5	Airconditioning thermostaat
X6	–
X7	Airconditioning compressor
X8	Toeter
X9	Toeter
	of
	Achterlicht
X10	–
X11	Brandstofpomp
X12	Hoofd ECM
X13	Interne voorruitwisser
X14	–
X15	–
X16	Hoge versnelling (M/T)
	of
	Alarm waarschuwingssysteem
X17	Startmotor (benzine)
	Opladen (Diesel)
X18	Versnelling in de lucht
X19	Condensator ventilator
X20	Hoofd cruise control
X21	Upshift-2 (M/T; met ABS)
X22	Afsluitlamp
	of
Achter mistlamp
X23	Mistlampen
