Toyota Land Cruiser Prado (J90) (1996-2002) – zekeringdoos

In dit artikel vind je de schema’s van de zekeringkast van de Toyota Land Cruiser Prado (J90) (1996–2002), ontdek je waar de zekeringpanelen zich in het voertuig bevinden en krijg je gedetailleerde informatie over de toewijzing en indeling van elke zekering.

Zekering- en relaischema – Toyota Land Cruiser Prado (J90)

Betreft nieuwe voertuigen in de jaren:

1996, 1997, 1998, 1999, 2000, 2001, 2002.

Interieur

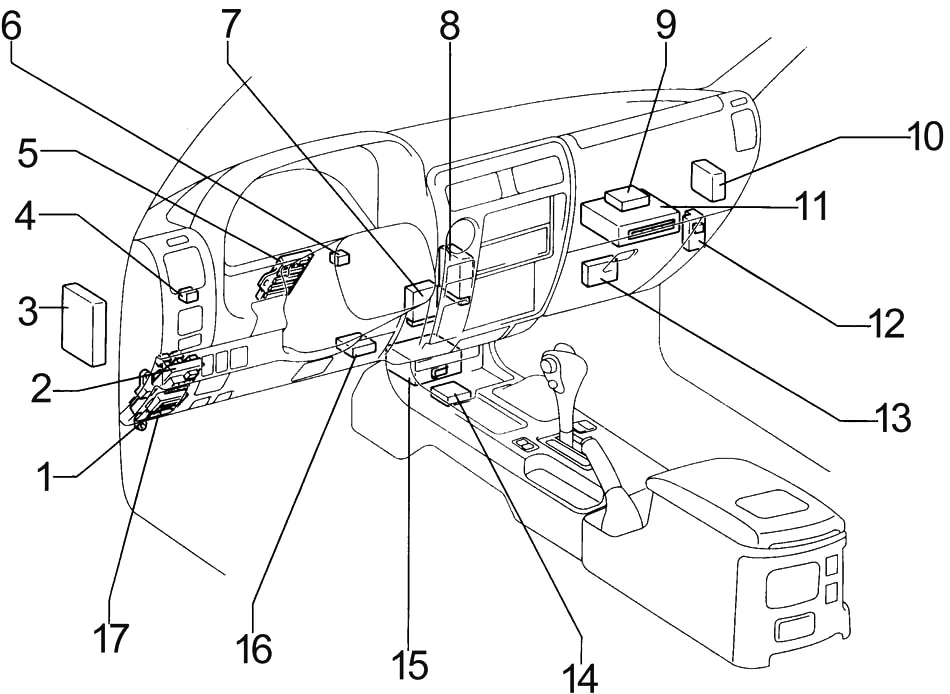

Links gestuurd

1. Integratierelais
2. Zekeringkast
3. Cruise control ECU
4. Brandstofpomp selectierelais (5VZ-FE met extra brandstoftank)
5. J/B centrum
6. Transponder sleutelversterker (Europa)
7. Transponder sleutelcomputer (Europa)
8. Automatische antenne controle relais
9. Emissie ECU (3RZ-F)
   Verwarmings timer (1KZ-T, 3L)
10. ABS ECU
11. Motor ECU (M/T)
    Motor en ECT ECU (A/T) (5VZ-FE, 3RZ-FE, 1KZ-TE)
12. Relaiskast
13. Airconditioning versterker
14. ABS vertraging sensor
15. Airbag sensor groep
16. Dagrijverlichting relais
17. Circuit open relais

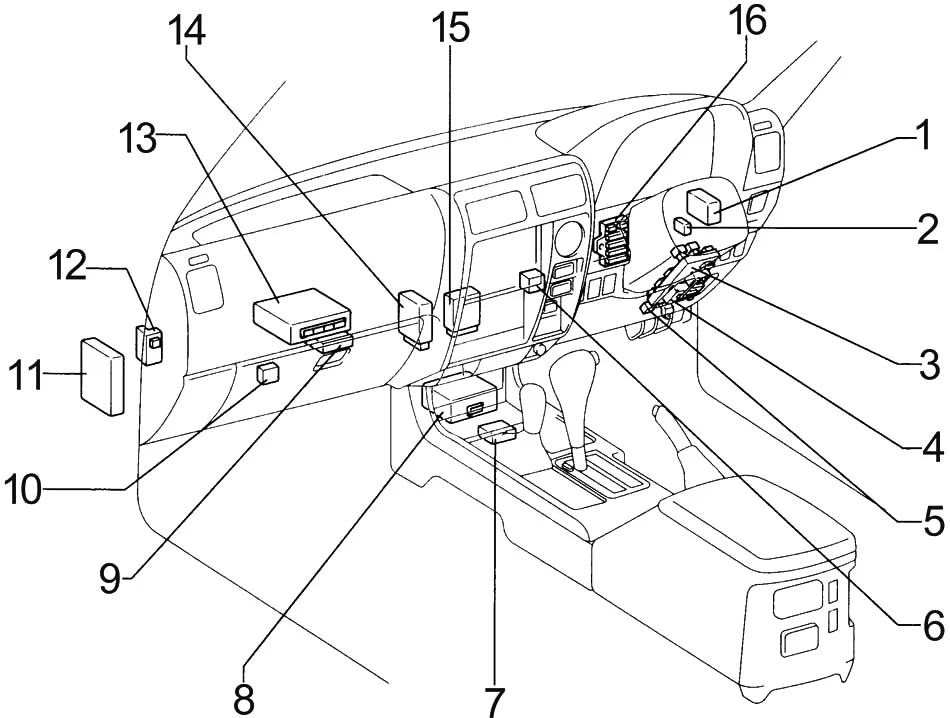

Rechts gestuurd

1. ABS ECU
2. Transponder sleutelversterker (Australië, Europa)
3. Zekeringkast
4. Integratierelais
5. Circuit open relais
6. Brandstofpomp selectierelais (5VZ-FE, 3RZ-FE met extra brandstoftank)
7. ABS vertraging sensor
8. Airbag sensor groep
9. ECU ECU (3RZ-F)
   Verwarmings timer (3L)
10. Airconditioning versterker
11. Cruise control ECU
12. Relaiskast
13. Motor ECU (M/T)
    Motor en ECT ECU (A/T) (5VZ-FE, 3RZ-FE, 1KZ-TE)
14. Automatische antenne controle relais
15. Transponder sleutelcomputer (Australië, Europa)
16. J/B centrum



5 deuren

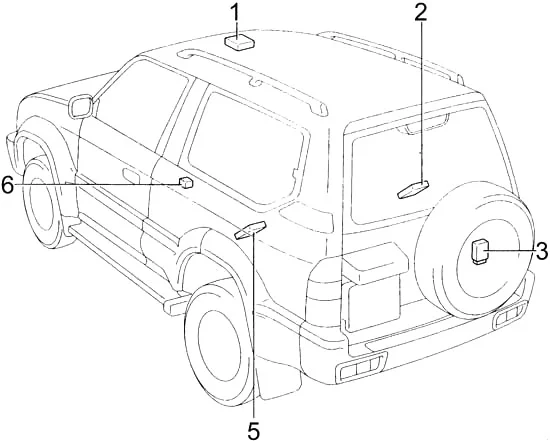

3 deuren

1. Zekeringkast voor het schuifdak
2. Draadloze deurvergrendeling controller (GCC)
3. Achterruitwisser relais
4. Achter airconditioning relais
5. 4WD controle ECU
6. Achterverwarming relais

Zekeringkast in het interieur

Het zekeringpaneel bevindt zich achter het dashboarddeksel aan de bestuurderszijde.

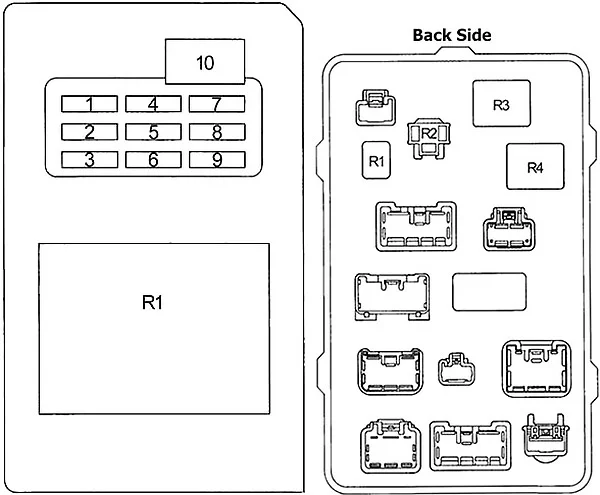

Schema (Type 1)

Nummer	Amperages	Beschrijving
1	15	Zitverwarming
2	15	Aansteker, antenne, radio en speler, airbag sensor groep, afstandsbediening voor spiegels
3	15	Achter mistlamp, ABS ECU, draadloze vergrendeling ECU
4	20	4WD controle controller
5	10	Knipperlichten en waarschuwingslamp
6	10	Combinatie meter, achteruitrijlamp, dynamo, achterverwarming relais, ABS lamp, cruise control lamp, accessoires meter, 4WD controle controller, “P” positie schakelaar, brandstofmeter, kracht relais, ontdooi relais, achterruit ontdooi schakelaar, veiligheidsgordel lamp, deurverlichting, neutraal start schakelaar
7	15	Antenne, ABS ECU, cruise control ECU, lier controle en bediening schakelaar, spiegels verwarming schakelaar, spiegels verwarming relais
8	20	Voorruitwisser en -reiniger, achterruitwisser en -reiniger
9	7,5	Airbag sensor groep, EFI relais, laadlamp, transponder sleutelcomputer, multi-point/sequentieel injectiesysteem, verwarmings timer, carburateur (3RZ-F)
10	30	Zitvoeding, integratierelais (deurvergrendeling), elektrische ramen, elektrisch schuifdak
Relais
R1	Integratierelais
Relais (achter)
R1	Toeter
R2	Knipperlicht inschakelen
R3	Kracht relais
R4	Ontdooi relais

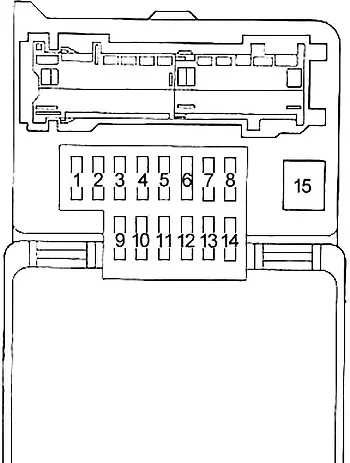

Schema (Type 2)

Nummer	Amperages [A]	Beschrijving
1	15	Aansteker, radio en speler, klok, airconditioningsysteem, airbag sensor groep, afstandsbediening voor spiegels, veiligheidsgordel lamp
2	10	Airbag sensor groep, EFI relais, laadlamp, transponder sleutelcomputer, multi-point/sequentieel injectiesysteem, verwarmings timer
3	10	Klok
4	10	Combinatie meter, achteruitrijlamp, dynamo, achterverwarming relais, ABS lamp, cruise control lamp, accessoires meter, 4WD controle controller, “P” positie schakelaar, brandstofmeter, kracht relais, ontdooi relais, achterruit ontdooi schakelaar, veiligheidsgordel lamp, deurverlichting, neutraal start schakelaar
5	15	Zitverwarming
6	15	Noodverlichting, toeter
7	20	4WD controle controller
8	15	Achter mistlamp, cruise control, draadloze vergrendeling ECU
9	5	Start systeem
10	20	Voorruitwisser en -reiniger, achterruitwisser en -reiniger
11	15	Remlichten, hoge remlichten, versnellingsbak vergrendeling systeem, antiblokkeersysteem;
12	15	Antiblokkeersysteem, cruise control
13	15	Achterruit ontdooi relais
14	10	Achterlicht, kentekenverlichting, koplamp bundel niveau controle, deur plafondverlichting, meter verlichting, dashboard en schakelaar verlichting, dagrijverlichting relais
15	30	Zitvoeding, integratierelais (deurvergrendeling), elektrische ramen, elektrisch schuifdak



Relaiskast

Nummer	Relais
R1	5VZ-FE, 3RZ-FE met extra brandstoftank: Hulp brandstofpomp
1KZ-TE: Overdrukventiel
R2	–

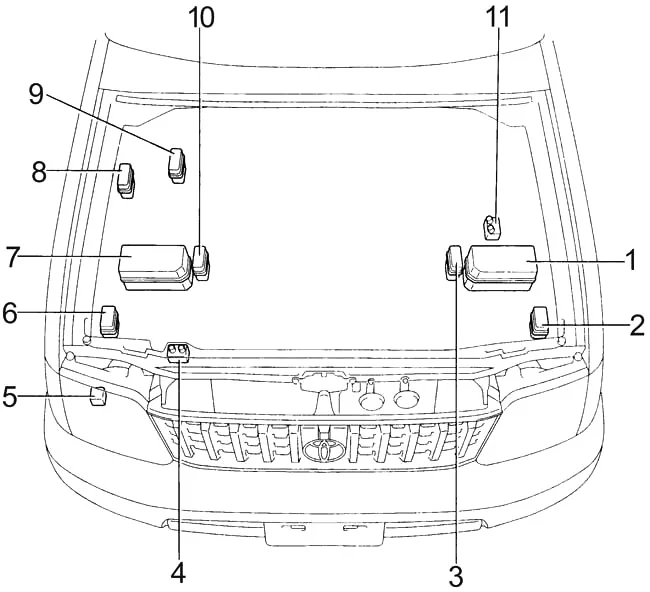

Motorruimte

1. Zekeringkast (benzine, LHD Diesel)
2. Airconditioning relaiskast (benzine, LHD Diesel (dubbele airconditioning))
3. Extra relaiskast (LHD Diesel)
4. Hoofd lier relais (Diesel)
5. Koplamp reinigings relais
6. Airconditioning relaiskast (RHD Diesel (dubbele airconditioning))
7. Zekeringkast (Diesel RHD)
8. ABS relais (linkerkant)
9. ABS relais (RHD)
10. Extra relaiskast (RHD Diesel)
11. Hoofd lier relais (benzine)

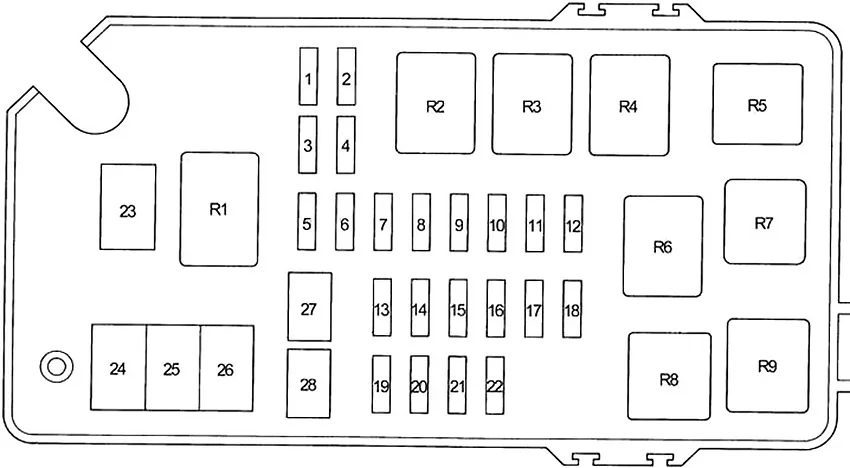

Schema van de zekeringkast in de motorruimte

Nummer	Amperages [A]	Beschrijving
1	20	Stroompunten
2	20	Stroompunten
3	15	Mistlampen
4	15	Verwarmers voor buitenspiegels
5	10	Achterlicht, kentekenverlichting, koplamp bundel niveau controle, deur plafondverlichting, meter verlichting, dashboard en schakelaar verlichting, dagrijverlichting relais
	15	Antiblokkeersysteem
	15	Airconditioningsysteem
6	10	Airconditioningsysteem
7	10	met DRL: Rechter koplamp (dimlicht)
8	10	met DRL: Linker koplamp (dimlicht)
9	10	Rechter koplamp
10	met DRL: Rechter koplamp (grootlicht)
10	10	Linker koplamp
	10	met DRL: Linker koplamp (grootlicht)
11	10	Viscositeitsverwarmer
12	7,5	Start systeem
13	20	Elektrische koelventilator
14	15	Achterruit ontdooi relais
15	15	Remlichten, hoge remlichten, versnellingsbak vergrendeling systeem, antiblokkeersysteem, voertuig stabiliteitscontrole systeem;
16	10	Achterverwarming
	7,5	Onboard diagnose systeem
17	7,5	Laadsysteem
18	20	Achter airconditioning systeem
19	10	Interieurverlichting, persoonlijke verlichting, bagageruimte verlichting, klok, audiosysteem, kilometerstand, antenne, open deur waarschuwing lamp, integratierelais
20	15	Audiosysteem
21	15	Noodverlichting, toeter
22	15	Multi-point/sequentieel injectiesysteem
	15	1KZ-TE: Multi-point/sequentieel injectiesysteem
23	60	Antiblokkeersysteem
	100	Antiblokkeersysteem, voertuig stabiliteitscontrole systeem
24	60	Airconditioningsysteem
25	80	Diesel: motor start systeem
26	100	Achterlicht relais, “PWR OUTLET (FR)”, “PWR OUTLET (RR)”, “DEFOG”, “STOP”, “ALT-S”, “AM1”, “ABS”
	80	1KZ-T, 3L: Achterlicht relais, “PWR OUTLET (FR)”, “PWR OUTLET (RR)”, “DEFOG”, “STOP”, “ALT-S”, “AM1”
27	50	Ontstekingssleutel, start systeem, koplamp reinigings relais, brandstofverwarmer, “ECU-B”, “INDICATOR” “POWER”
28	30	Ontstekingssleutel, diode (gloeiplug), aansteker, ontstekingsspoel en verdeler (carburateur), “IGN”
Relais
R1	Dimmer (LHD Europa)
R2	5VZ-FE, 3RZ-FE: EFI
	1KZ-TE: ECD
R3	Verwarmers voor buitenspiegels (MIR HTR)
R4	Achterruit ontdooi relais (DEFOG)
R5	Stroompunten (PWR OUTLET)
R6	Achterlichten
R7	Startmotor (benzine (ST))
R8	Koplamp (HEAD)
R9	Verwarmer

Airconditioning relaiskast (dubbele airconditioning)

Nummer	Relais
R1	Airconditioning compressor koppel (MG CLT)
R2	Koelventilator (CDS FAN)



Extra relaiskast (Diesel)

Nummer	Relais
R1	Startmotor (ST)
R2	Verlichtingssysteem (SUB GLW)



ABS relaiskast

Nummer	Zekering	Amperages [A]	Beschrijving
1	ABS	60	Antiblokkeersysteem
2	ABS	40	Antiblokkeersysteem
Relais
R1	Traction control systeem (TRC)
R2	Antiblokkeersysteem (ABS MTR)
R3	Antiblokkeersysteem (ABS SOL)
