Jaguar E-Pace (2018-2020) – zekeringdoos

juli 18, 2025 Jeroen van Vliet

Indice

Jaguar E-Pace – zekering schema

Productiejaar: 2018, 2019, 2020.

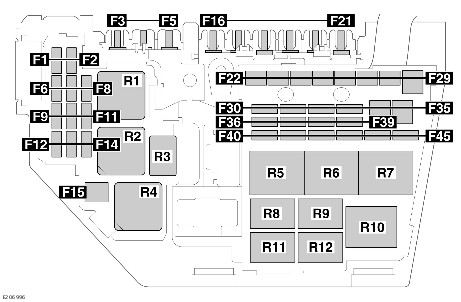

ZEKERINGSCHEMA IN DE MOTOR

Nummer	Ampère [A]	Zekeringkleur	Beschrijving
1	30	Groen.	Motorbesturingsmodule
2	5	Lichtbruin.	Elektriciteitsvoorzieningssysteem.
3*	80	Doorzichtig.	Elektrische stuurbekrachtiging (EPAS); Motorbesturingssysteem.
4*	60	Blauw.	Gloeibougies (alleen dieselmotoren).

5*	100	Paarse.	Motor koeling.
6	15	Blauw.	Motorbesturingssysteem.
7	15	Blauw.	Motorbesturingssysteem.
8	15	Blauw.	Motorbesturingssysteem.
9	10	Rood.	Motorbesturingssysteem.
9	10	Rood.	Motorbesturingssysteem.
10	5	Lichtbruin.	Brandstofpomp.
11	10	Rood.	Motorbesturingssysteem.
12	10	Rood.	Motorbesturingssysteem.
13	–	–	–
14	10	Rood.	Motor koeling.
14	10	Rood.	Motorbesturingssysteem.
15*	40	Oranje.	Motorbesturingssysteem.
16*	100	Paarse.	Extra verwarming.
17*	60	Blauw.	Zekering schema in het interieur.

18*	60	Blauw.	Zekering schema in het interieur.
19*	60	Blauw.	Zekering schema in de kofferbak.
20*	60	Blauw.	Zekering schema in de kofferbak.
21*	60	Blauw.	Elektriciteitsvoorzieningssysteem.
22*	30	Groen.	Voorruitwissers.
23*	40	Oranje.	Zekering schema in het interieur.
24*	40	Oranje.	Starter (alleen dieselmotoren met automatische transmissie).
25*	40	Oranje.	Antiblokkeersysteem (ABS).
26*	40	Oranje.	Antiblokkeersysteem (ABS).
27*	40	Oranje.	Zekering schema in het interieur.
28*	40	Oranje.	Verwarming ventilatormotor.
29*	30	Groen.	Elektrische rem van de aanhanger (alleen Australië).
30	15	Blauw.	Reserve.
31	15	Blauw.	Toeter.
32	10	Rood.	Reserve.
33	5	Lichtbruin.	Toeter; Verwarming voorruit; Brandstofpomp.

34*	40	Oranje.	Verwarming voorruit aan de linkerkant.
35*	40	Oranje.	Verwarming voorruit aan de rechterkant.
36	5	Lichtbruin.	Motorbesturingssysteem. Airconditioning.
37	20	Geel.	Brandstofpomp.
38	15	Blauw.	Versnellingsmodule.
39	10	Rood.	Mistverlichting voor.
40	20	Geel.	Rechter koplamp.
41	20	Geel.	Linker koplamp.
42	–	–	–
43	–	–	–
44	–	–	–
45	–	–	–

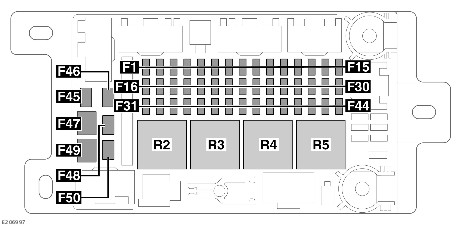

ZEKERINGSCHEMA VAN HET INTERIEUR

Nummer	Ampère [A]	Zekeringkleur	Beschrijving
1	30	Groen.	Voorstoel passagier.

2	30	Groen.	Bestuurdersstoel.
3	25	Doorzichtig.	Passagiersportmodule.
4	25	Doorzichtig.	Bestuurdersportmodule.
5	5	Lichtbruin.	Keyless uitschakeling.
6	–	–	–
7	–	–	–
8	–	–	–
9	5	Lichtbruin.	Bandenspanning controlesysteem (TPMS).
10	5	Lichtbruin.	Signaal met autonome voeding.
11	5	Lichtbruin.	Set van indicatoren.
12	20	Geel.	Voedingsysteem.
13	5	Lichtbruin.	Achterstoelen.
14	5	Lichtbruin.	Voertuigimmobilizer.
15	5	Lichtbruin.	Stuurwiel.
16	20	Geel.	Keyless uitschakeling.
17	5	Lichtbruin.	Rempedaal schakelaar.
18	20	Geel.	Voorkant dekking.

19	20	Geel.	Voorstoel passagier verwarmd of geconditioneerd.
20	5	Lichtbruin.	Spiegel; Camera.
21	5	Lichtbruin.	Blindspot monitoring
22	5	Lichtbruin.	Camera.
23	–	–	–
24	–	–	–
25	10	Rood.	Set van indicatoren.
26	20	Geel.	Aansteker.
27	–	–	–
28	10	Rood.	HUD-display en ventilator.
29	5	Lichtbruin.	Intelligent cruise control systeem.
30	20	Geel.	Bedieningselementen voor verwarming en airconditioning van de bestuurdersstoel.
31	5	Lichtbruin.	Elektrische kofferdeksel.
32	5	Lichtbruin.	Bestuurdersportmodule.
33	10	Rood.	Audioversterker.
34	15	Blauw.	Informatie- en entertainmentsysteem.
35	15	Blauw.	Informatie- en entertainmentsysteem.

36	10	Rood.	Audio/video-uitgang.
37	15	Blauw.	Stoel schakelaars en geheugen.
38	20	Geel.	Voeding accessoires in de ruimte tussen de stoelen.
39	–	–	–
40	–	–	–
41	10	Rood.	Verwarmd stuurwiel.
42	5	Lichtbruin.	Stuurwiel.
43	20	Geel.	Verwarmings- en ventilatiesysteem.
44	–	–	–
45	40	Oranje.	Carrosseriemodule.
46	–	–	–
47	40	Oranje.	Carrosseriemodule.
48	–	–	–
49	40	Oranje.	Informatie- en entertainmentsysteem, versterker.
50	20	Geel.	Versterkermodule.

ZEKERINGSCHEMA VAN DE KOFFERBAK

Nummer	Ampère [A]	Zekeringkleur	Beschrijving

1	15	Blauw.	Achterruitenwisser.
2	20	Geel.	Uittrekbare zijstappen.
3	5	Lichtbruin.	Telematica systeem.
4	5	Lichtbruin.	Brandstofgestuurde verwarming (FBH).
5	25	Doorzichtig.	Brandstofpomp.
6	30	Groen.	Hulp bij kofferdeksel.
7	5	Lichtbruin.	Reserve.
8	–	–	–
9	5	Lichtbruin.	Reserve accu.
10	–	–	–
11	25	Doorzichtig.	Module van de rechter achterdeur.
12	20	Geel.	Aanhanger.
13	5	Lichtbruin.	Vierwielaandrijving (AWD).
14	25	Doorzichtig.	Module van de linker achterdeur.
15	–	–	–
16	–	–	–
17	–	–	–
18	–	–	–
19	30	Groen.	Transmissiesysteem.
20	–	–	–

21	20	Geel.	Voeding accessoires.
22	–	–	–
23	–	–	–
24	5	Lichtbruin.	Berekening van de diepte van het water.
25	–	–	–
26	20	Geel.	Verwarmingsmodule van de achterstoel.
27	5	Lichtbruin.	Ramen.
28	5	Lichtbruin.	Voertuigdiagnose.
29	–	–	–
30	–	–	–
31	–	–	–
32	–	–	–
33	20	Geel.	Voeding voor de aanhanger.
34	10	Rood.	Module voor het controleren van de chassiscomponenten.
35	30	Groen.	Transmissiesysteem.

36	20	Geel.	Brandstofpomp.
37	–	–	–
38	5	Lichtbruin.	Reserve ventilator.
39	20	Geel.	Achteruit reserve controle.
40	10	Rood.	USB-lader.
41	20	Geel.	Verwarming van de rechter achterstoel.
42	20	Geel.	Voeding accessoires in de achterconsole.
43	–	–	–
44	30	Groen.	Verwarming van de achterruit.
45	–	–	–
46	–	–	–
47	30	Groen.	Transmissiesysteem.
48	30	Groen.	Uittrekbare trekhaak.
49	–	–	–
50	25	Doorzichtig.	Verwarmer.
