Jaguar F-Type (2014-2020) – zekeringdoos

In dit artikel vind je de schema’s van de zekeringkast van de Jaguar F-Type (2014–2020), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).

Zekeringenschema en relais – Jaguar F-Type

Betreft voertuigen geproduceerd in de jaren:

2014, 2015, 2016, 2017.

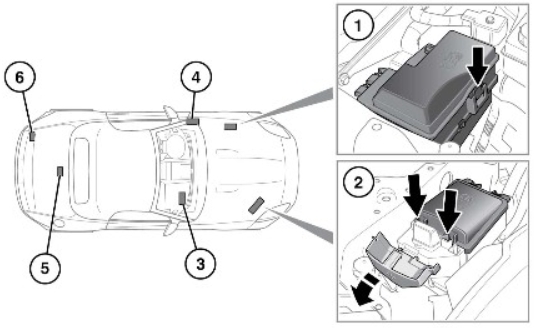

Locaties van de zekeringkast

In het voertuig zijn 6 aparte zekeringkasten geïnstalleerd, elk met zekeringen die een andere groep circuits beschermen.

1. Zekeringkast aan de linkerkant van de motorruimte:

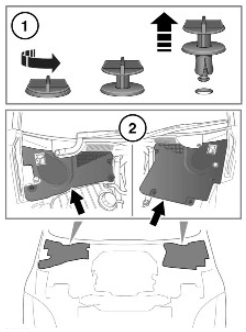

   Verwijder het linker zijpaneel onder de motorkap, druk op de klem om het deksel van de zekeringkast los te laten.

2. Zekeringkast aan de rechterkant van de motorruimte:
   Open het zijpaneel en druk op 2 klemmen om het deksel van de zekeringkast los te laten.

3. Zekeringkast in het passagierscompartiment, gelegen in de beenruimte aan de passagierszijde:
   Til de mat/kleed op om het toegangspaneel te onthullen. Trek en verwijder het toegangspaneel om de zekeringkast te zien.

4. Zekeringkast in het passagierscompartiment, geplaatst op de linker A-stijl, onder het dashboard:
   Verwijder het toegangspaneel om de zekeringkast te zien.

5. Alleen coupémodellen:
   Toegang tot de zekeringkast kan worden verkregen door: het vloerpaneel van de kofferbak terug te vouwen en de steun van het vloerpaneel te verwijderen. Verwijder het deksel van de kofferbak aan de linkerkant (accu). Verwijder de bekleding van de kofferbak.

6. Alleen cabriolets.
   Toegang tot de zekeringkast kan worden verkregen door: het zijdeksel van de kofferbak aan de linkerkant (accu) te verwijderen. Verwijder de bekleding van de kofferbak.

Zekeringkasten in het passagierscompartiment

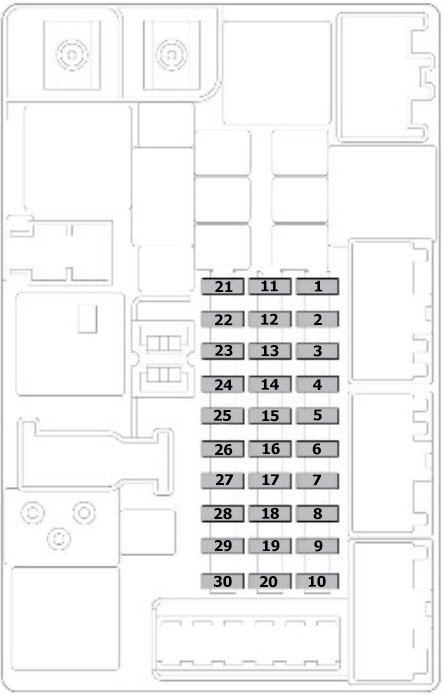

Zekeringenschema van de linker A-stijl

Nummer	Ampère [A]	Beschrijving
F1	30A	Elektronische parkeerrem (EPB) (linkerkant)
F2	–	–
F3	–	–
F4	–	–
F5	10 A	Dashboardcontrole, dashboardventilator
F6	15A	Vouwdak (voorkant vergrendeling)
F7	–	–
F8	5A	Sleutelloze voertuigmodule (logica)
F9	15A	Vouwdak (achterkant vergrendeling)
F10	10 A	Airconditioningcompressor
F11	25A	Verwarmd voorstoeltje
F12	5A	Voeding van de stoelbediening
F13	10 A	Chassiscontrolemodule (spoiler), JaguarDrive controle schakelaar
F14	–	–
F15	25A	Kofferbak
F 16	30A	Elektronische parkeerrem (EPB) (rechterkant)
F17	10 A	Adaptieve dempingcontrole, chassiscontrolemodule
F18	–	–
F19	30A	Brandstofpomp
F20	–	–
F21	10 A	Achteruitrijcamera, koplampen, dodehoekbewaking (BSM), parkeerdistantiecontrole, achteruitkijkspiegel
F22	5A	Rechter zijlichtmotor
F23	5A	Linker zijlichtmotor
F24	5A	Koplampen nivellering
F25	10 A	Dashboardcontrole, dashboardventilator
F26	5A	Gatewaymodule
F27	–	–
F28	–	–
F29	10 A	Achteruitrijcamera, koplampen, dodehoekbewaking (BSM), parkeerdistantiecontrole, achteruitkijkspiegel
F30	5A	Normale modus (of transportmodus)

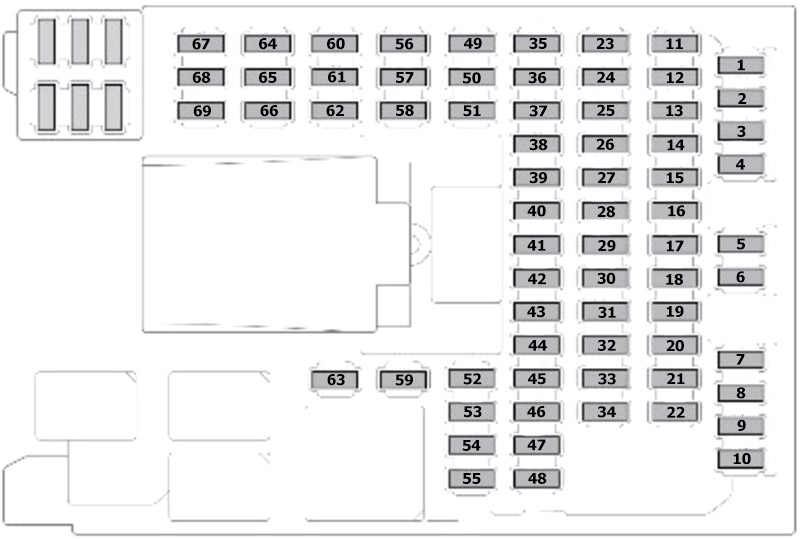

Zekeringenschema aan de passagierszijde

Nummer	Ampère [A]	Beschrijving
F1	5A	Radiofrequentie (RF) ontvanger, interne bewegingssensor, bandenspanningmonitor (TPMS) sensor
F2	–	–
F3	–	–
F4	5A	CAN gatewaymodule
F5	5A	Antiblokkeersysteem (ABS), stuurhoeksensor
F6	–	–
F7	–	–
F8	30A	Rechter stoel (voeding 2)
F9	5A	Elektronische parkeerrem (EPB)
F10	5A	Adaptieve dempingcontrole
F11	–	–
F12	5A	Achteruitrijlichten en vergrendeling van de spiegels
F13	–	–
F14	5A	Rempedaal schakelaar
F15	30A	Verwarmde achterruit
F 16	–	–
F17	–	–
F18	–	–
F19	5A	Transmissiecontrolemodule, elektronische controlemodule
F20	10 A	Verwarmd stuurwiel
F21	10 A	Airbagdeactiveringslampje (passagiersconsole)
F22	5A	Transmissiecontrolemodule, achterdifferentieel, elektronische transmissieschakelaar (startsignaal)
F23	5A	Zekeringkast demping
F24	5A	Rechter mistachterlicht
F25	5A	Linker mistachterlicht
F26	–	–
F27	–	–
F28	25A	Deurmodule (rechterkant)
F29	–	–
F30	–	–
F31	5A	Regen sensor, klimaatregeling sensoren
F32	25A	Deurmodule (linkerkant)
F33	–	–
F34	10 A	Vergrendeling van het dashboardkastje
F35	–	–
F36	–	–
F37	–	–
F38	15A	Voorruitwissers
F39	–	–
F40	–	–
F41	–	–
F42	30A	Linker stoel (voeding 1)
F43	10 A	Actieve uitlaat
F44	–	–
F45	30A	Rechter stoel (voeding 1)
F46	30A	Linker stoel (voeding 2)
F47	–	–
F48	–	–
F49	–	–
F50	–	–
F51	5A	Knoppen op het stuur
F52	20A	Accessoirevoeding (centrum)
F53	20A	Accessoireaansluiting/aansteker (lade)
F54	–	–
F55	–	–
F56	10 A	Immo-module
F57	10 A	Dashboardlamp, leeslampen
F58	–	–
F59	10 A	Zachte sluiting van de deuren (sluiten en omkeren)
F60	5A	Aanwezigheid sensor
F61	5A	Immo-antenne
F62	–	–
F63	–	–
F64	–	–
F65	–	–
F66	–	–
F67	–	–
F68	–	–
F69	–	–

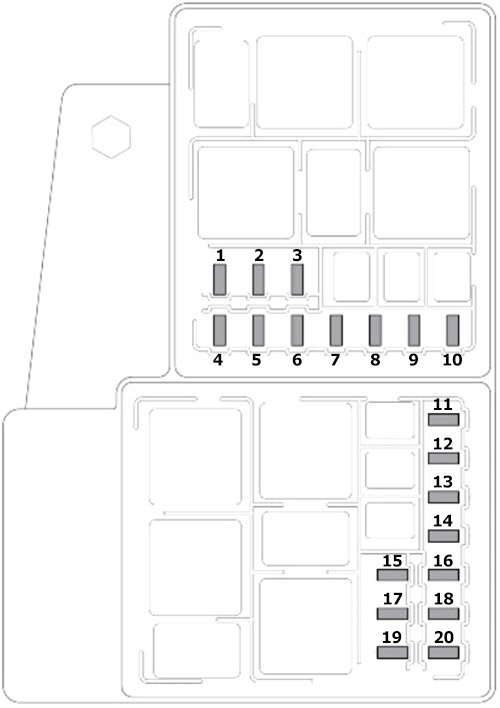

Zekeringenschema aan de linkerkant

Nummer	Ampère [A]	Beschrijving
F1	5A	Diagnosetool aansluiting
F2	20A	Ruiterwaspomp
F3	–	–
F4	5A	Monitor (motorstartmonitor)
F5	25A	Motorbeheer (ontstekingsspoelen)
F6	5A	Motorbeheer (MAF-sensoren)
F7	5A	Motorbeheer (sensoren)
F8	10 A	Motorbeheer (actuatoren)
F9	10 A	Motorbeheer (gaspedaal motor)
F10	15A	Motorbeheer (variabele distributiefasen)
F11	20A	Motorbeheer (zuurstofsensor linkerzijde)
F12	20A	Motorbeheer (zuurstofsensor rechterzijde)
F13	20A	Motorbeheer (katalysator zuurstofsensor)
F14	10 A	Elektrische waterpomp
F15	5A	Actieve uitlaatklep
F 16	–	–
F17	5A	Motorbeheersysteem
F18	30A	ABS kleppen
F19	15A	Elektronische transmissieschakelaar, transmissiecontrolemodule
F20	30A	Vierwielaandrijvingssysteem

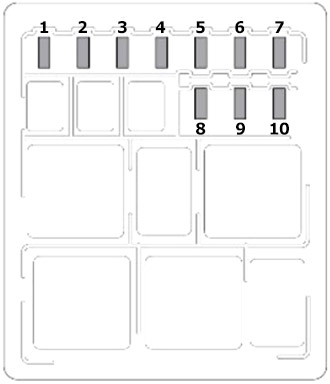

Zekeringenschema aan de rechterkant

Nummer	Ampère [A]	Beschrijving
F1	25A	Koplampwissers
F2	–	–
F3	15A	Toeter
F4	–	–
F5	–	–
F6	–	–
F7	–	–
F8	–	–
F9	–	–
F10	–	–

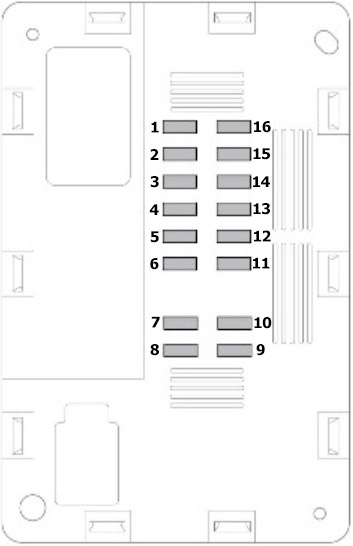

Zekeringenschema van de kofferbak

Nummer	Ampère [A]	Beschrijving
F1	15A	Touchscreen, geïntegreerd voorpaneel
F2	10 A	Audioversterker
F3	–	–
F4	10 A	Satellietradio, navigatiesysteem
F5	15A	Hoofd audio-eenheid
F6	15A	Audio-video in- en uitgangspanel
F7	–	–
F8	–	–
F9	–	–
F10	–	–
F11	–	–
F12	–	–
F13	–	–
F14	–	–
F15	15A	Geïntegreerd voorpaneel (verwarming en ventilatie)
F 16	–	–
