KIA Sportage QL (2017-2019) – zekeringdoos

Jeroen van Vliet

In dit artikel vind je de schema’s van de zekeringkast van de KIA Sportage QL (2017–2019), krijg je informatie over de locatie van de zekeringpanelen in de auto en leer je de toewijzing van elke zekering (zekeringlay-out).

KIA Sportage – schema van het zekeringpaneel

Productiejaar: 2017, 2018, 2019

Sigarettenaansteker zekering (voedingsaansluiting) in de KIA Sportage is de zekering POWER OUTLET in het zekeringpaneel.

Dashboard (zekeringpaneel aan de bestuurderszijde)

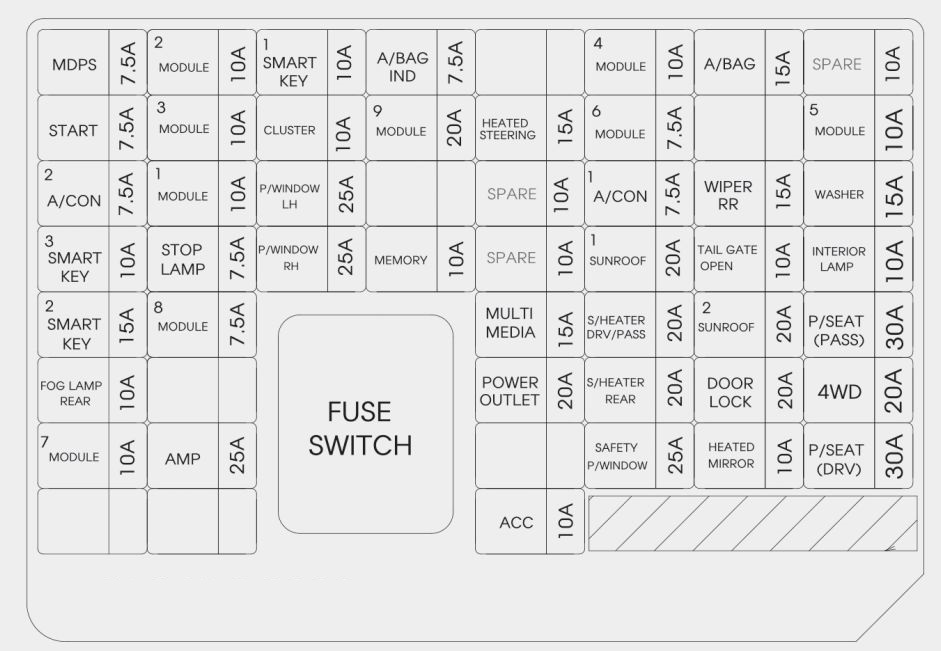

KIA Sportage – zekering schema – dashboard
Naam Ampère [A] Beschrijving
MDPS 7,5 MDPS-eenheid
MODULE 2 10 Linker en rechter koplamp
SMART KEY 1 10 Slimme sleutel controle module / immobilizer module
A / BAG IND 7,5 Set van indicatoren;

[Audio en A/C instructies] Noodknop;

[Audio & Auto A/C] Klimaatcontrole module;

[Navigatie] Center Facia lampen.
MODULE 4 10 Console schakelaar;

Blind Spot Detection Radar;

AWD ECM;

Botsing schakelaar;

BCM;

Lane Departure Warning controle module.
A/BAG 15 SRS controle module
START 7,5 [Zonder slimme sleutel en IMMO.]

ICM relais paneel (alarm relais);

Ontsteking;

[Met slimme sleutel / IMMO.]

Versnellingspook schakelaar;

ECM;

Slimme sleutel controle module.
MODULE 3 10 Controle module voor verwarming van de voor- en achterstoelen;

ATM versnellingspook ILL;

Controle module voor voor ventilatie;

Airconditioning en hoofd navigatie eenheid;

Electrochromatisch spiegel;

Audio;

Klimaatcontrole module;

Multifunctionele connector;

Voor adaptieve verlichting module.
CLUSTER 10 Set van indicatoren
MODULE 9 20 PCB blokkering

(zekering – ABS 3, VACUÜM POMP 2, ECU 6, AEB, TCU 2, MODULE)
HEATED STEERING 15 BCM;

Verwarmd stuur
MODULE 6 7,5 Controle module voor verwarming van de voor- en achterstoelen;

Controle module voor voor ventilatie.
MODULE 5 10 BCM;

Slimme sleutel controle module
A / CON 2 7,5 Klimaatcontrole module
MODULE 1 10 BCM;

ATM versnellingspook.
P / WINDOW LH 25 Hoofd schakelaar van de raammechanisme
A / CON 1 7,5 Klimaatcontrole module;

Ionisator cluster;

Klimaatcontrole verbindingsblok (ventilator relais).
WIPER RR 15 Achterruitenwisser motor;

ICM wisser relais (achterruitenwisser relais).
WASHER 15 Multifunctionele schakelaar
SMART KEY 3 10 [Zonder slimme sleutel]

Immobilizer module;

[Met slimme sleutel]

Slimme sleutel controle module;

Start/Stop knop schakelaar.
STOP LAMP 7,5 Slimme sleutel controle module;

Stoplamp schakelaar.
P / WINDOW RH 25 Hoofd schakelaar van de raammechanisme;

Raammechanisme schakelaar van de passagier.
MEMORY 10 Draadloze oplader;

Set van indicatoren;

Data verbindingsconnector;

BCM;

ICM relais module

(buitenspiegel – pvouw relais – uitvouwen);

Electrochromatisch spiegel;

Klimaatcontrole module;

Console schakelaar.
SUN ROOF 1 20 Panoramadak
TAIL GATE OPEN 10 Achterklep relais
INTERIOR LAMP 10 Verlichting van de ontstekingssleutel en deurwaarschuwingsschakelaar;

Interne verlichting;

Lamp van de bovenconsole;

Voorkant lamp in de zonneklep;

Achter persoonlijke lamp;

Kofferbaklamp;

Handschoenenkastlamp.
SMART KEY 2 15 Slimme sleutel controle module
MODULE 8 7,5 Sleutel elektromagneet
MULTI MEDIA 15 Audio;

A/V en hoofd navigatie eenheid;

Achter USB oplader.
S / HEATER
DRV / PASS		 20 Controle module voor verwarming van de voorstoelen;

Controle module voor voor ventilatie.
SUN ROOF 2 20 Panoramadak
P / SEAT (PASS) 30 Handmatige schakelaar van de passagiersstoel
POWER OUTLET 20 Voedingsaansluiting vooraan nr. 1 (sigarettenaansteker vooraan)
S/HEATER REAR 20 Controle module voor verwarming van de achterstoel
DOOR LOCK 20 Deur vergrendel en ontgrendel relais
4WD 20 AWD ECM
MODULE 7 10 Noodlicht schakelaar;

Slimme sleutel voor bestuurder en passagier buiten;

AEB sensor.
AMP 25 AMP
SAFETY P/ WINDOW 25 Elektrische veiligheid raam module van de bestuurder
HEATED MIRROR 10 Voeding van de buitenspiegel van de bestuurder en passagier;

Klimaatcontrole module.
P / SEAT (DRV) 30 Handmatige schakelaar van de bestuurdersstoel
ACC 10 Achter USB oplader;

AMP;

Buitenspiegel schakelaar;

PCB blokkering (voedingsaansluiting relais);

Slimme sleutel controle module;

Audio;

A/V en hoofd navigatie eenheid;

BCM;

Draadloze oplader.

Zekeringpaneel van de motorruimte

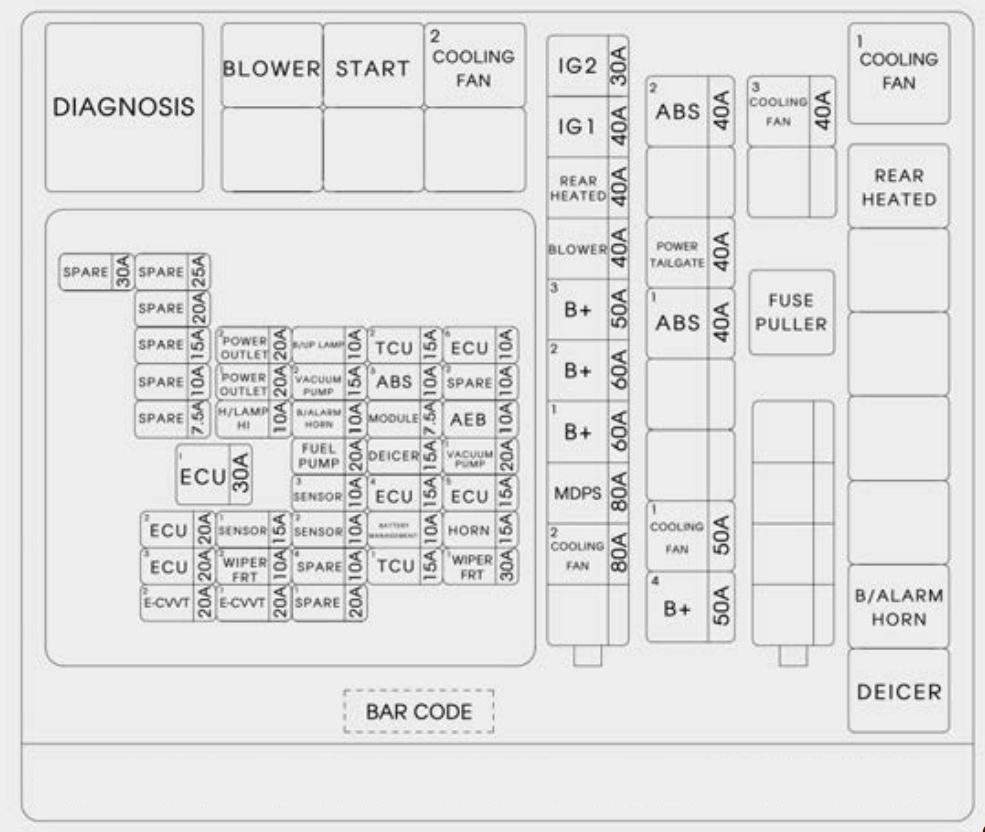

KIA Sportage – zekering schema – motorruimte
Naam Ampère [A] Beschrijving
MULTI FUSE KOELVENTILATOR 2 80 Koelventilator motor
MDPS 80 MDPS-eenheid
B + 1 60 Slimme junction block (IPS 2 (5CH), IPS 3 (2CH), IPS 4 (2CH), IPS 5 (2CH), IPS 6 (1CH), AMP)
B + 2 60 Slimme verbindingsblok (IPS 1 (5CH), MODULE 7, SMART KEY 2, SMART KEY 3, MODULE 8, STOP LAMP)
B + 3 50 Slimme verbindingsblok (zekering – SUNROOF 1, SUNROOF 2, S / HEATER DRV / PASS, S / HEATER TYAR, SAFETY P / WINDOW;

Raamwisserschakelaar relais.
BLOWER 40 Ventilator relais
Achterverwarmd 40 Achterverwarmd relais
IG1 40 [Zonder slimme sleutel]

Ontsteking;

[Met slimme sleutel]

PCB blokkering (PDM relais (IG1) / PDM (ACC)).
IG2 30 Start relais;

[Zonder slimme sleutel]

Ontstekingsschakelaar;

[Met slimme sleutel]

PCB blokkering (PDM relais (IG2)).
ZEKERING B + 4 50 Slimme verbindingsblok (zekering – AWD, P / SEAT (DRV), P / SEAT (PASS), OPEN DEUR, DEURVERGRENDELING, Automatische stroomverlies relais)
KOELVENTILATOR 1 50 Koelventilator relais 1
ABS 1 40 ESC controle module;

Universele controle connector.
POWER TAIL GATE 40 Power Tail Gate module
ABS 2 40 ESC module
KOELVENTILATOR 3 40 Koelventilator relais 1
E-CVVT 1 20 PCM
E-CVVT 2 20 PCM
WIPER FRT 1 30 [Zonder slimme sleutel]

Ontstekingsschakelaar;

[Met slimme sleutel]

PDM relais (IG2).
TCU 1 15 PCM
WIPER FRT 2 10 BCM, PCM
ECU 3 20 PCM
HORN 15 Toeter relais
BATTERY MANAGEMENT 10 Batterij sensor
SENSOR 2 10 Brandstofpomp relais;

Olie controle klep;

Afvoerventiel;

Variabele flow klep;

RCV controle klep.
SENSOR 1 15 Lambda sonde (hoog en laag)
ECU 2 20 Ontstekingsspoel # 1 / # 2 / # 3 / # 4
ECU 4 15 PCM
SENSOR 3 10 E/R verbindingsblok (koelventilator relais 1);

Absorber afsluitklep.
BRANDSTOFPOMP 20 Brandstofpomp relais
AEB 10 AEB sensor
MODULE 7,5 Stoplamp schakelaar
B/ALARM HORN 10 E/R verbindingsblok (B/ALARM HORN relais)
H / LAMP HI 10 H/LP relais met BI functie
ABS 3 10 ESC module
POWER OUTLET 1 20 Voedingsaansluiting vooraan # 2
ECU 6 10 PCM
TCU 2 15 Versnellingspook schakelaar
B/UP LAMP 10 Lamp van de achterbumper links en rechts;

Electrochromatisch spiegel.
POWER OUTLET 2 20 Achter voedingsaansluiting
ECU 1 30 Motor controle relais
DEICER 15 E/R verbindingsblok (anti-ijzel relais)
VACUÜM POMP 1 20 Vacuum pomp
VACUÜM POMP 2 15 Vacuum pomp;

Koelventilator motor;

Vacuum schakelaar.

Relais

Naam van het relais Type
Koelventilator relais 1 MINI
Achter ontvochtiger relais MICRO
B / A Toeter relais MICRO
Deicer relais MICRO
Koelventilator relais 2 MICRO
Start relais MICRO
Ventilator relais MICRO

Zekeringpaneel van de motorruimte (deksel van de batterijterminals)

KIA Sportage – zekering schema – motorruimte (deksel van de batterijterminals)
